Jonsered FR2216 FA2 (966415101) - Rear-Engine Riding Mower (2010-03) FRAME Ersatzteile

FRAME FR2216 FA2 (966415101) - Jonsered Rear-Engine Riding Mower (2010-03)

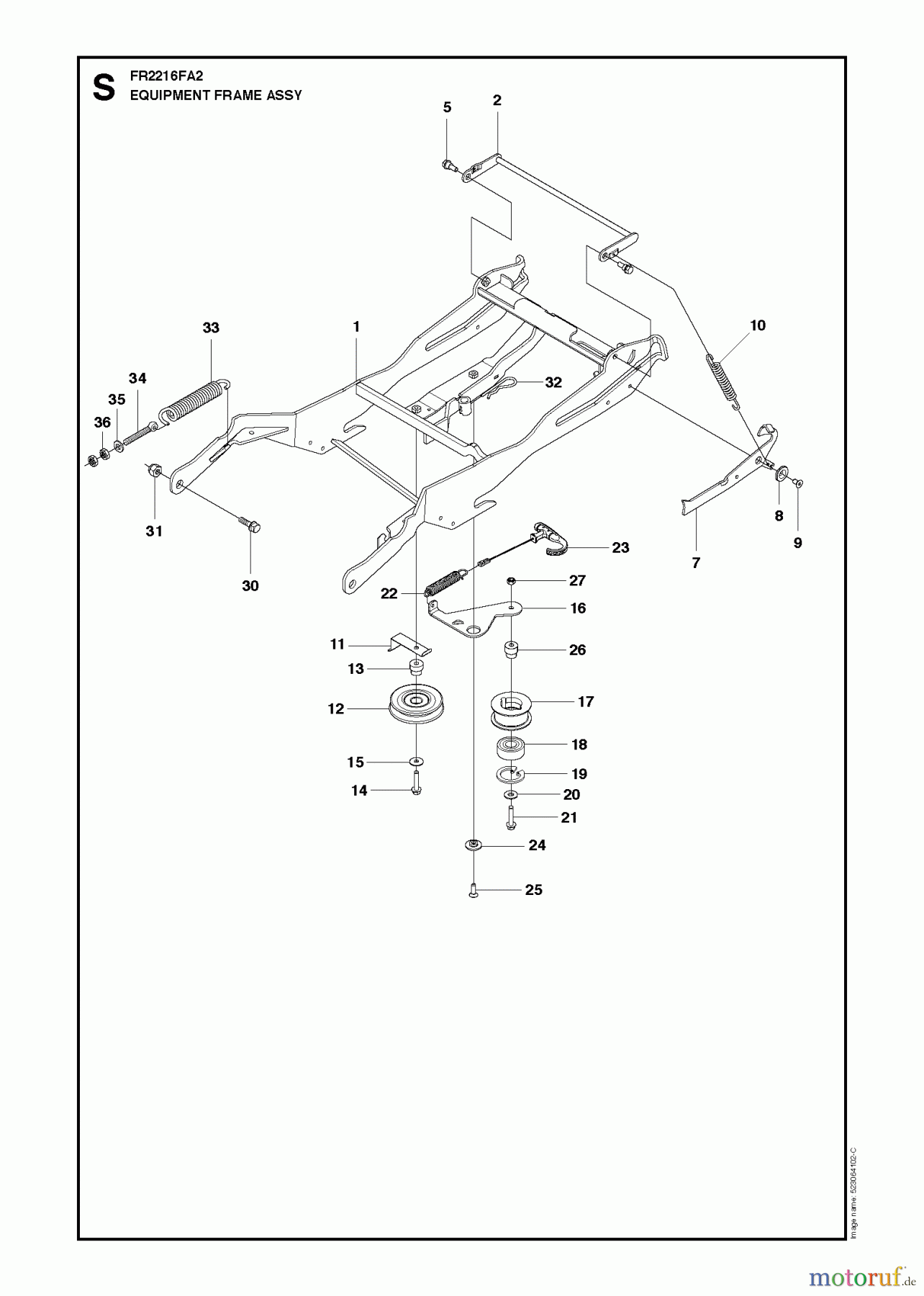

Hier finden Sie die Ersatzteilzeichnung für Jonsered Reitermäher FR2216 FA2 (966415101) - Jonsered Rear-Engine Riding Mower (2010-03) FRAME. Wählen Sie das benötigte Ersatzteil aus der Ersatzteilliste Ihres Jonsered Gerätes aus und bestellen Sie einfach online. Viele Jonsered Ersatzteile halten wir ständig in unserem Lager für Sie bereit.

BildNr	Artikel Nummer	Bezeichnung
1	523 06 42-02	Geräterahmen
2	525 47 59-01	Haken
5	506 59 74-01	SCHRAUBE
7	523 11 66-02	Hebelarm
8	506 91 87-01	SCHEIBE
9	725 64 48-01	Schraube IHCSFM
10	506 53 56-03	FEDER
11	525 48 67-01	Riemenführung
12	506 97 48-01	RIEMENSCHEIBE
13	506 82 68-02	Muffe
14	725 24 59-51	SCHRAUBE
15	734 11 64-41	SCHEIBE
16	523 08 37-01	PLATTE
17	505 15 39-01	RIEMENSCHEIBE
18	738 21 04-04	KUGELLAGER 6004-2RS
19	735 31 38-10	FEDERRING
20	734 11 64-41	SCHEIBE
21	725 24 59-51	SCHRAUBE
22	504 62 24-01	Feder
23	504 62 21-02	GRIFF KPL.
24	505 45 17-01	Scheibe
25	725 64 53-01	SCHRAUBE
26	535 48 48-01	BUCHSE
27	732 21 18-01	MUTTER
30	506 89 58-01	SCHRAUBE
31	732 25 22-01	MUTTER
32	506 96 66-01	ZURRUNG
33	506 83 76-01	FEDER
34	506 83 77-01	SCHRAUBE
35	734 11 72-01	Scheibe 3/8
36	731 23 20-51	MUTTER
