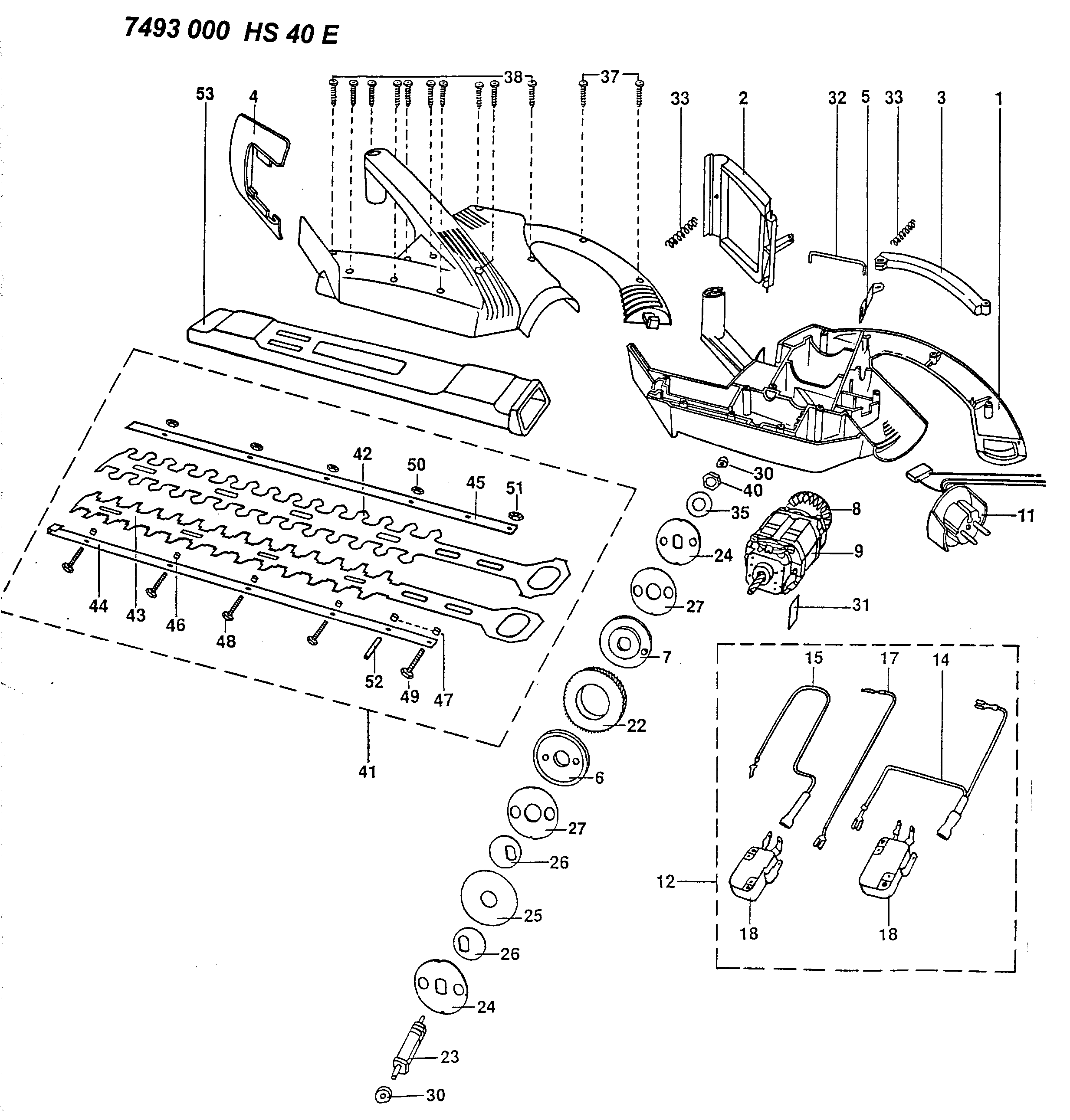

Ersatzteillisten für Wolf Heckenscheren HS 40 E (7493000-1997-2)

Pos.	Bezeichnung	Ersatzteilnummer
1	Gehäuse	7493 308
2	Schaltgriff	7493 300
3	Schaltleiste	7493 133
4	Schutzschild	7493 306
5	Schaltschieber	7493 118
6	Isolierscheibe	7493 119
7	Isolierscheibe mit Formschluß	7493 120
8	Lüfterrad	7493 304
9	Motor 330 Watt mit Bild-Nr. 8	7493 060
11	Steckereinsatz kpl.	7493 101
12	Schalterblock kpl. mit Bild-Nr. 14 - 18	7493 020
14	Anschluß 55/95 weiß	7493 123
15	Schaltlitze 205 grau	7493 132
17	Schaltlitze 120 braun	7493 131
18	Schnappschalter	7493 124
22	Stirnrad	7493 112
23	Welle	7493 111
24	Mitnehmerscheibe	7493 113
25	Separierscheibe	7493 114
26	Exzenterscheibe	7493 115
27	Reibscheibe	7493 125
30	Lagerbuchse	7493 108
31	Stützblech, 20 x l mm	7493 116
32	Bügel	7493 117
33	Druckfeder	7493 110
35	Tellerfeder	7493 107
37	Schraube 4x16 DIN 7981	7491 112
38	Schraube 4x20 DIN 7981	7491 111
40	Mutter, M12x1,6 mm	7493 105
41	Schersystem kpl. mit Bild-Nr. 42 - 52	7493 041
42	Schaltlitze 205 grau	7493 132
43	Messer	7493 106
44	Schiene gebogen	7493 121
45	Schiene gerade	7493 122
46	Distanzring 8 mm	7493 102
47	Distanzring 10 mm	7493 103
48	Schraube, 4x12, DIN 933	7493 100
49	Schraube, 6x14, DIN 933	7493 104
50	6-Kant-Mutter M 4 DIN 934	0016 209
51	Mutter	0016 211
52	Knebelkerbstift, 6x16	7493 109
53	Köcher 460	7490 307
