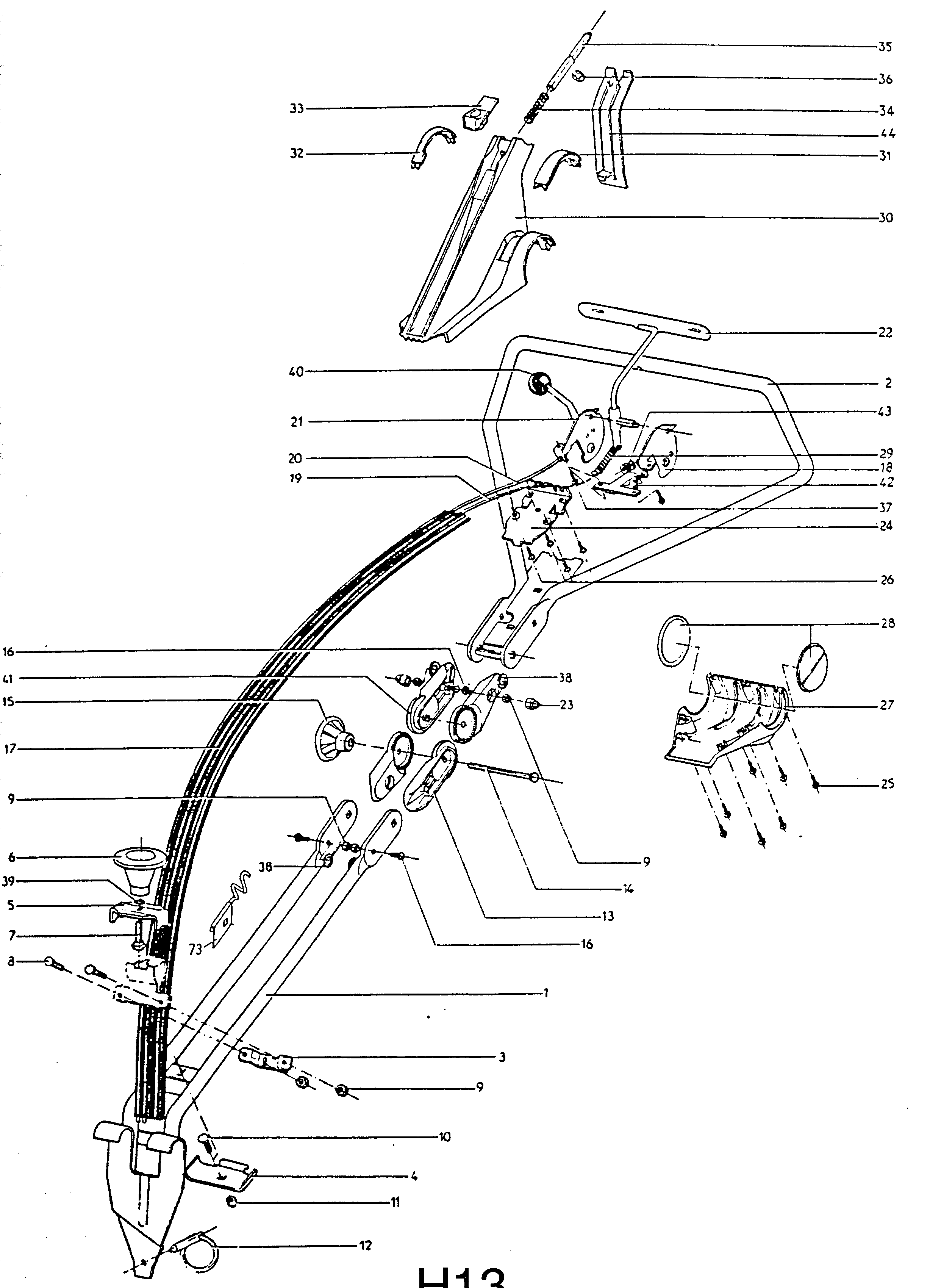

Ersatzteillisten für Wolf Mäher Griffteile (6950580a-1996-3)

Pos.	Bezeichnung	Ersatzteilnummer
1	Griffunterteil	6930 011
2	Griffoberteil	6912 012
3	Klemmplatte	6930 104
4	Klemmplatte	6905 103
5	Klemmplatte	6930 105
6	Knopf	6930 106
7	Schraube M 8x40 DIN 603	0013 659
8	Schraube M 6x20 DIN 603	0013 634
9	Mutter	0016 311
10	Flachrundschraube DIN 603 M8x16	0013 650
11	6kt.-Mutter	0016 312
12	Klappsplint	6930 107
13	Rastsegment	6905 107
14	Schraube	6905 110
15	Handrad	6905 102
16	Schraube M 6x25 DIN 603	0013 639
17	Knickschutz	6930 108
18	Platte	6912 102
19	Bowdenzug Antrieb	6950 109
20	Bowdenzug Gas	6950 110
21	Gashebel	6950 101
22	Schaltbügel	6912 104
23	Kappe M6	6905 211
24	Platte	6912 107
25	Schraube KA 40x12	0012 888
26	Schraube KA 40x12	0012 897
27	Satellitenboden	6912 111
28	Deckel	6912 110
29	Stange	6912 103
30	Satellitd.	6912 112
31	Deckel	6905 111
32	Deckel	6930 112
33	Knopf	6912 114
34	Feder	6912 115
35	Riegel	6912 116
36	Sicherungsscheibe	0022 412
37	Schraube KA 40x12	0012 897
38	Scheibe	0017 121
39	Fächerscheibe A 8,2	0017 898
40	Knopf	4277104
41	Rastsegment	6905 112
42	Anschlag	6912 106
43	Scheibe B 4,3 DIN 9021	0017 286
44	Deckel	6912 117
73	Seilführung	6925 114
****	Montagesatz	6930 060
****	Sicherheitsetikett/Pictogramm	0051 224
****	Gebrauchsanweisung 6.51 BA	0054 089
