> Mäher > Accu > Schiebe > 6er > 6.35 ACCU ( 1998 / 4934680-D ) > 6.35 ACCU (4934680d-1998-2)

Ersatzteillisten für Wolf Mäher 6.35 ACCU (4934680d-1998-2)

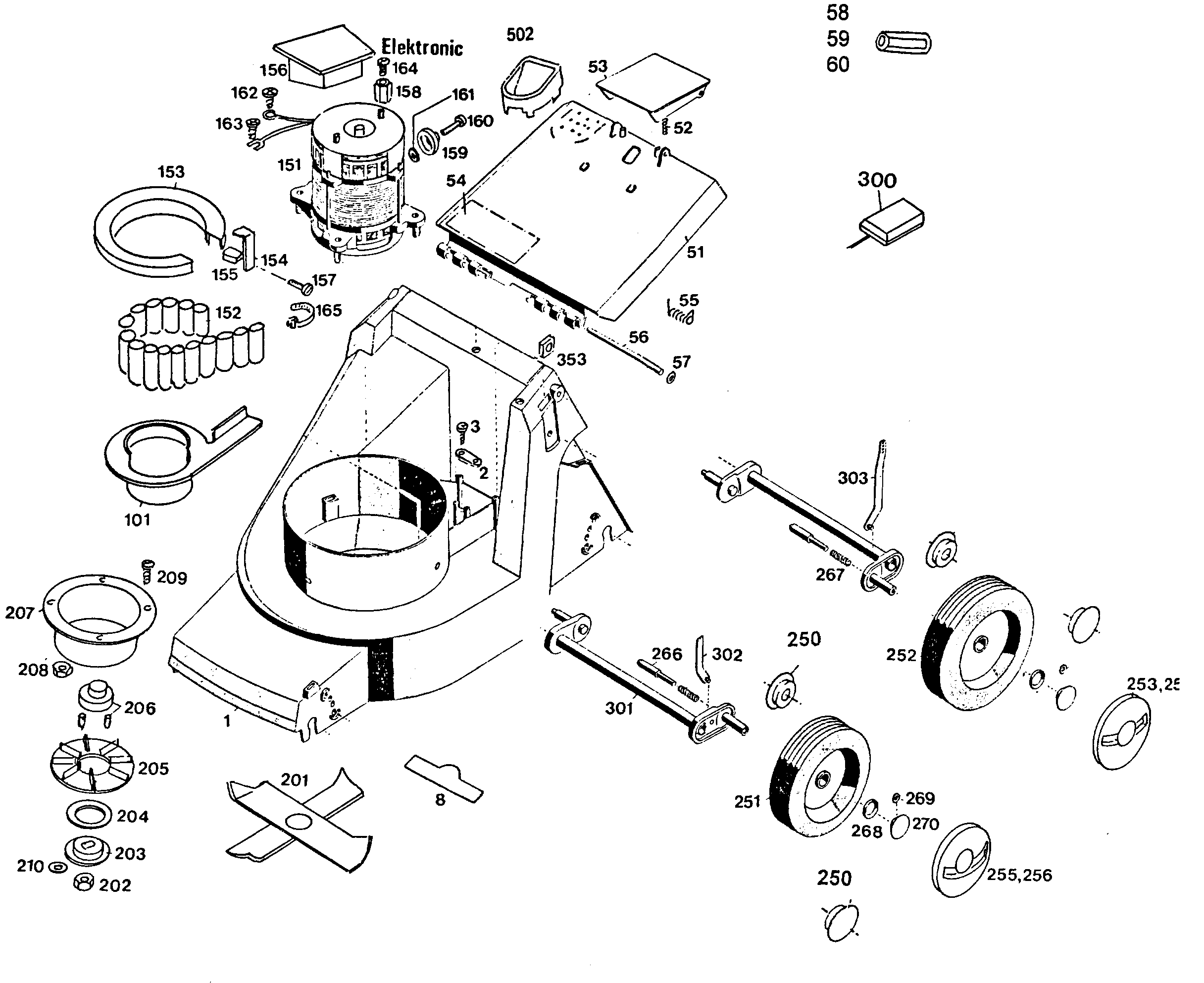

Ersatzteilliste 1

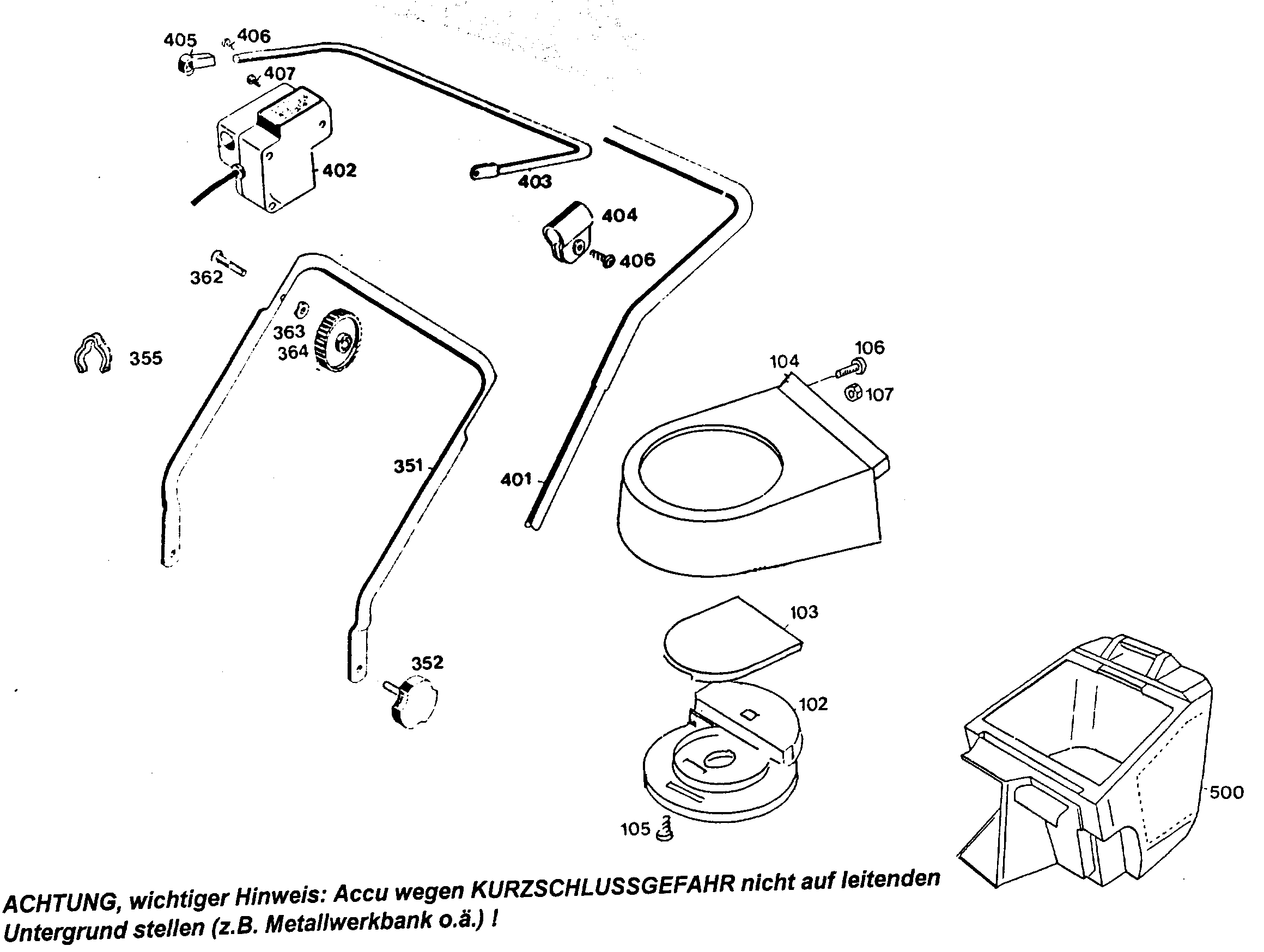

Ersatzteilliste 2


Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Chassis4934 325
2Schelle4557 208
3Schraube0012 933
8WOLF-Garten Marke0051 145
51Schutzklappe mit Bild Nr. 52,534934 064
52Feder4191 206
53Griff4330 102
54Sicherheitsetikett/Pictogramm0051 228
55Schenkelfeder4930 207
56Rundstab4325 102
57Wellensicherung0020 694
58Klappferrit4933 105
59Ferrit (7427113), ab Serie D 60054934 103
60Ferrit (4330 - 030 - 3482), 2 Stück, ab Serie D 60054934 104
101Accu-Aufnahme4934 306
151Motor1058 000
152Accu-Paket *4934 082
***Adapterkabel zu Bild Nr. 152A4933 054
153Accu-Abdeckung4934 307
154Halter4934 310
155Moosgummi4934 312
156Elektronik kpl.4934 069
157Schraube M 5x100012 863
158Abstandsbolzen4934 114
159Rotormagnet4934 111
160Schraube M 40012 858
161Scheibe0017 270
162Schraube0012 859
163Schraube0012 854
164Schraube0012 875
165Kabelband4934 228
201Messer kpl. ( mit Bild Nr. 202,204,210)4934 081
202Mutter0016 304
203Kupplungsscheibe4934 403
204Vulkanfiberscheibe4125 401
205Lüfter4934 311
206Kupplungsbüchse4934 053
207Topf4934 110
208Mutter0016 311
209Schraube0015 659
210Federring A 80017 909
250Kugellager, Kunststoff ( / Rad)4960 516
251Laufrad Ø 150 mm4936 040
***Achse m.Räder kpl. 0 150 mm4934 044
252Laufrad Ø 170 mm4936 041
***Achse m.Räder kpl. Ø 170 mm4934 045
253Deckel mit Griffmulde4936 530
254Deckel 0170 mm4936 531
255Deckel Ø 150 mm mit Griffmulde4936 520
256Deckel Ø 150 mm4936 521
266Bolzen4930 506
267Feder4331 217
268Schnellbefestiger 120020 698
269Wellensicherung0020 695
270Knopf4932 512
300Ladegerät4934 076
***Accu SLG 100 (Zubehör)4933 090
301Achse4934 013
302Höhenanzeige vorne4325 504
303Höhenanzeige hinten4325 505
3534kt.-Mutter0016 409
502Füllstandsanzeige4880 061
***Schlüssel (Elektronik)4934 100
***Schalter mit Schlüssel4934 057
***Gebrauchsanweisung0054 062
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
102Deckel4934 303
103Klappe4934 305
104Abdeckhaube kpl. (mit Bild Nr. 102,103)4934 061
105PT-Schraube0012 625
106Schraube M 6x200012 876
107Mutter M 60016 212
351Griffunterteil4935 107
352Handrad4325 010
355Kabelschelle4950 307
362Schraube0013 525
363Hohlscheibe0017 275
364Rändelmutter/Flügelmutter4191 016
401Griffoberteil4934 036
402Schalter4937 052
403Schaltbügel4935 130
404Schelle4935 105
405Lager4940 105
406Schraube0015 653
407Schraube0012 889
500Fangkorb4934 062
