> Roth / TORO > Handgeräte > Schneefräsen > einstufig > CR 20 R > 609/38110 C > 8000001 > unterer Rahmen

Ersatzteillisten für Toro Roth / TORO unterer Rahmen

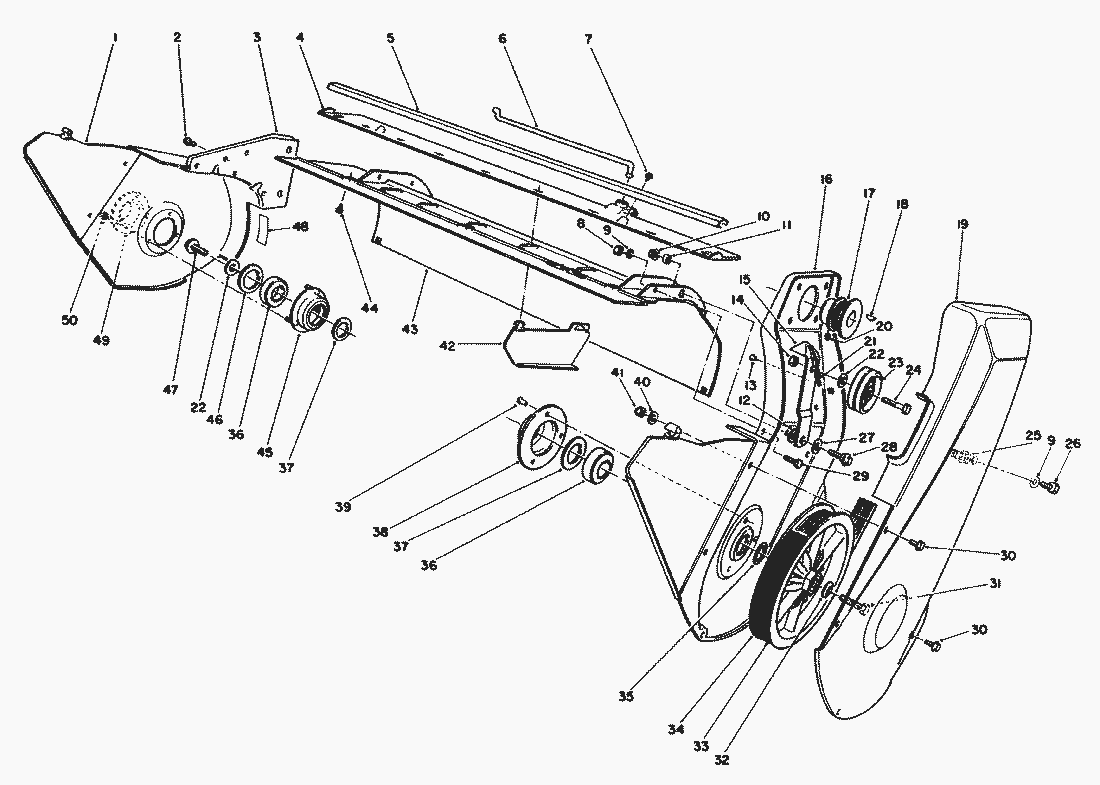

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Platte	52-7080
2	Schraube	32144-4
3	Side Plate-Right	52-9100
4	Vane Mount	41-8480
5	Moulding	63-3720
6	Linkage-Vane Adjustment	52-7090
7	Schraube	32104-77
8	Mutter	32152-4
9	scheibe	3256-22
10	Mutter	32128-25
11	Spacer	51-2950
12	Washer-Pivot	54460
13	Eyelet	29-7430
14	Mutter	3296-39
15	Riemenspanner	26-8990
16	Side Plate Left	33-2130
17	Engine Pulley	25-6400
18	Keil	3257-3
19	Cover-Drive	54-9940
20	Screw-Set	324541
21	Feder	26-9730
22	Scheibe	3256-24
23	Spannrolle	25-5880
24	Schraube	323-9
25	Grommet	32117-3
26	Screw-Self Tapping	32104-109
27	Scheibe	25-5640
28	Bolzen	27-0410
29	Schraube	321-4
30	Schraube	32105-2
31	Schraube	321-30
32	Tellerscheibe	3290-456
33	Flachriemen	25-6430
34	Riemenscheibe	60-9320
35	Scheibe	26-0970
36	Kugellager	38-7820
37	Scheibe	52-7280
38	Lagerschale	38-8620
39	Rivet	3292-8
40	Scheibe	3256-61
41	Mutter	3296-2
42	Leitblatt	52-7060
43	Gehaeuse	52-7170
44	Schraube	32144-34
45	Lagerdeckel	52-9110
46	Washer-Rubber	52-7270
47	Screw-Cap Hex Flange	3234-25
48	Decal-Made in Canada	40-2850
49	Retainer-Bearing	52-7290
50	Nut-Cap	32111-14
