> Roth / TORO > Handgeräte > Schneefräsen > einstufig > S 200 > 609/38232 > 1000001 > unterer Hauptrahmen

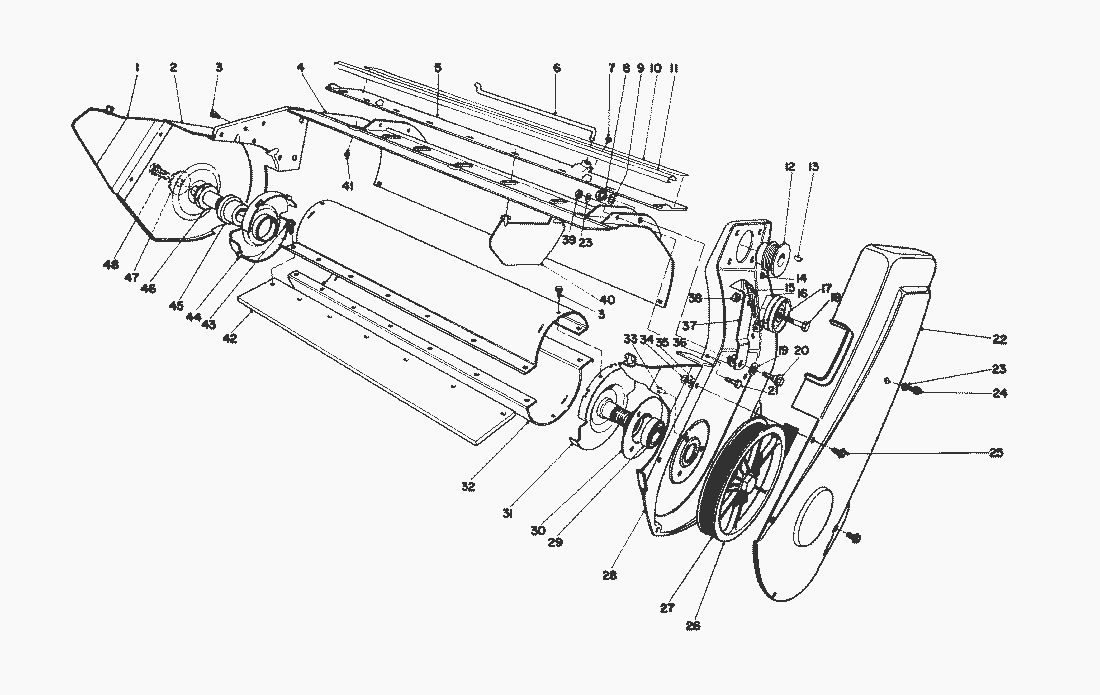

Ersatzteillisten für Toro Roth / TORO unterer Hauptrahmen

Pos.	Bezeichnung	Ersatzteilnummer
	Moulding Assy. (Incl. Ref	42-1521

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Vane-Outside	41-8130
2	Side Plate Right	39-1060
3	Schraube	12-3270
4	Housing	41-8510
5	Vane Mount	41-8480
6	Linkage Vane Adjustment	25-5630
7	Schraube	32104-77
8	Pivot Nut	17-7010
9	Scheibe	41-8440
10	Decal-Warning	42-0700
12	Engine Pulley	25-6400
13	Keil	3257-3
14	Schraube	3245-32
15	Feder	26-9730
16	Mutter	3290-225
17	Spannrolle	25-5880
18	Schraube	323-9
19	Scheibe	25-5640
20	Bolzen	27-0410
21	SCHRAUBE	321-3
22	Drive Cover	41-8180
23	scheibe	3256-22
24	Schraube	3235-18
25	Schraube	32105-2
26	Rotor Pulley	41-9750
27	Flachriemen	25-6430
28	Side Plate Left	33-2130
29	Kugellager	38-7820
30	Lagerschale	38-8620
31	Drive Shaft & End Cap	41-8150
32	Paddelsegment	23-3190
33	Rivet	3292-8
34	Mutter	3296-2
35	Washer Control Pivot	5-0774
36	Scheibe	5-4460
37	Riemenspanner	26-8990
38	Mutter	3296-39
39	Mutter	32152-4
40	Vane	39-1540
41	Schraube	32144-34
42	Rotorblatt	23-3730
43	Screw	37-0370
44	Abschlusskappe Rechts	39-1070
45	Buechse	39-0790
46	Rotorwelle	39-0830
47	Scheibe	3290-340
48	Schraube	323-41
