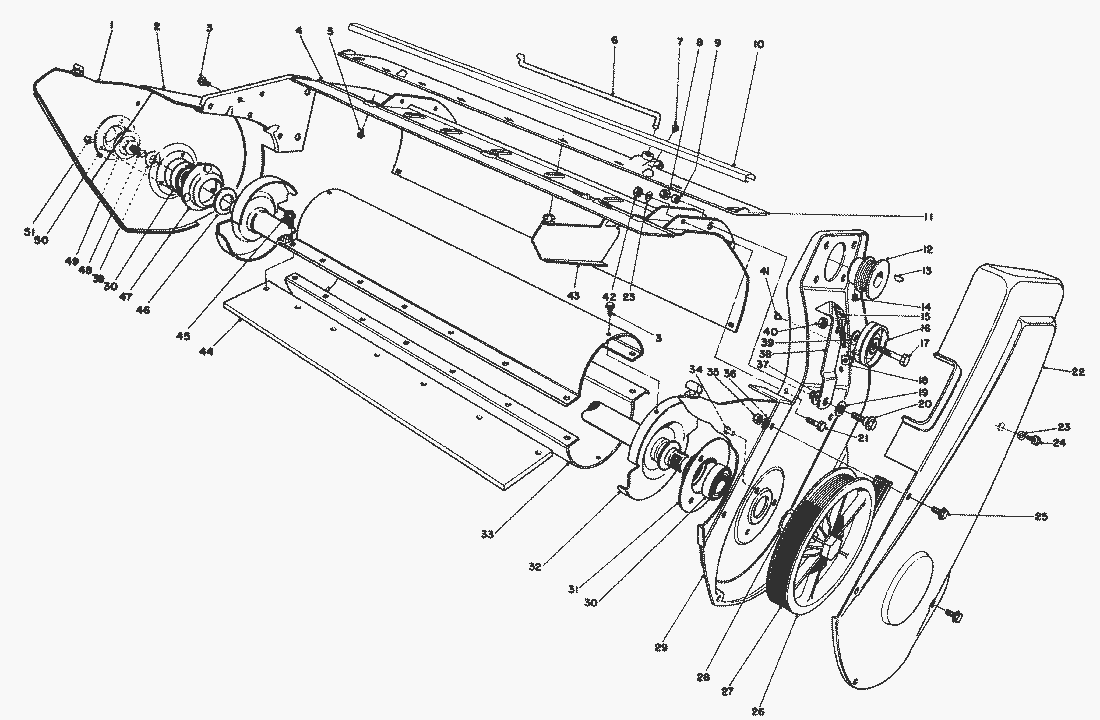

Ersatzteillisten für Toro Roth / TORO unterer Hauptrahmen

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Platte	52-7080
2	Side Plate-Right	52-9100
3	Schraube	12-3270
4	Gehaeuse	52-7170
5	Schraube	32144-34
6	Linkage-Vane Adjustment	52-7090
7	Schraube	32104-77
8	Mutter	32128-25
9	Spacer	51-2950
10	Moulding-Warning	42-1650
11	Vane Mount	41-8480
12	Engine Pulley	25-6400
13	Keil	3257-3
14	Schraube	3245-32
15	Feder	26-9730
16	Spannrolle	25-5880
17	Schraube	323-9
18	Mutter	3290-225
19	Scheibe	25-5640
20	Bolzen	27-0410
21	SCHRAUBE	321-3
22	Drive Cover	52-7110
23	scheibe	3256-22
24	Screw-Cap Hex. Hd.	3235-20
25	Schraube	32105-2
26	Riemenscheibe	49-1530
27	Flachriemen	25-6430
28	Scheibe	26-0970
29	Side Plate Left	33-2130
30	Kugellager	38-7820
31	Lagerschale	38-8620
32	Drive Shaft 8 End Cap	52-9120
33	Shell-Rotor	23-3191
34	Rivet	3292-8
35	Mutter	3296-2
36	Scheibe	3256-61
37	Scheibe	5-4460
38	Riemenspanner	26-8990
39	Scheibe	3256-24
40	Mutter	3296-39
41	Eyelet	29-7430
42	Mutter	32152-4
43	Leitblatt	52-7060
44	Rotorblatt	23-3730
45	Screw	37-0370
46	Scheibe	52-7280
47	Lagerdeckel	52-9110
48	Screw-Cap Hex Flange	3234-25
49	Washer-Rubber	52-7270
50	Retainer-Bearing	52-7290
51	Nut-Cap	32111-14
