> Roth / TORO > Handgeräte > Schneefräsen > einstufig > S 200 > 609/38232 > 4000001 > unterer Hauptrahmen

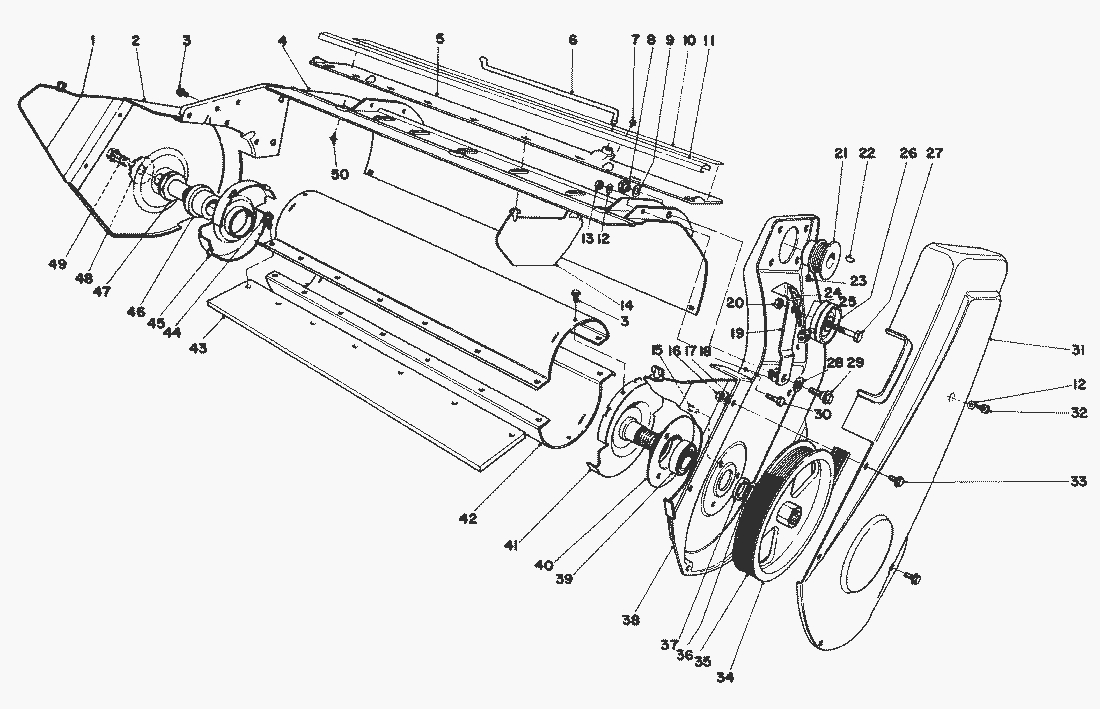

Ersatzteillisten für Toro Roth / TORO unterer Hauptrahmen




Pos.BezeichnungErsatzteilnummer
Moulding Assy. (Incl. Ref42-1521
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Vane-Outside41-8130
2Side Plate Right39-1060
3Schraube12-3270
4Housing41-8510
5Vane Mount41-8480
6Linkage Vane Adjustment25-5630
7Schraube32104-77
8Pivot Nut17-7010
9Scheibe41-8440
10Decal-Warning42-0700
12scheibe3256-22
13Mutter32152-4
14Vane39-1540
15Rivet3292-8
16Mutter3296-2
17Washer Control Pivot5-0774
18Scheibe5-4460
19Riemenspanner26-8990
20Mutter3296-39
21Engine Pulley25-6400
22Keil3257-3
23Schraube3245-32
24Feder26-9730
25Mutter3290-225
26Spannrolle25-5880
27Schraube323-9
28Scheibe25-5640
29Bolzen27-0410
30SCHRAUBE321-3
31Drive Cover41-8180
32Schraube3235-18
33Schraube32105-2
34Rotor Pulley23-7360
35Flachriemen25-6430
36Scheibe26-0970
37Buechse38-8630
38Side Plate Left33-2130
39Kugellager38-7820
40Lagerschale38-8620
41Drive Shaft & End Cap38-8610
