> Roth / TORO > Aufsitzmäher > Traktor > 523 Dxi > 522/73590 > 9900001 > Wassergekühlter Dieselmotor

Ersatzteillisten für Toro Roth / TORO Wassergekühlter Dieselmotor


Ersatzteilliste 1
Ersatzteilliste 2
Ersatzteilliste 3


Pos.BezeichnungErsatzteilnummer
Trim-Loc98-7216
Trim-Loc, 6 (Service) 6 47 _9680032 1 73552 Trim-Loc, 6 (Service)98-7217
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Support-Front Eng95-3882-03
2Mutter3296-39
3Wa-LH Iso Brkt95-3890-03
4Stopmutter3296-8
5Gummipuffer95-4188
6Schraube325-12
7Scheibe55-7960
8Screw-Threadlocking95-4183
9Mutter3296-23
10Fitting353-783
11Schraube321-6
12Filter/Water Separator63-7650
121Filterkopf63-8280
122Entlueftung63-8290
123Vorfilter63-8300
124Ablassventil63-8310
13Schlauchschelle2412-108
14Hose-Fuel (Service)99-9687
15Scheibe3256-23
16Schraube95-4184
17scheibe3256-22
18Brkt-Clutch95-4066-03
19Schraube3230-2
20Schraube94-7973
21Scheibe3256-25
22Antriebskupplung94-2190
23MUTTER3296-29
24Kupplungsmitnehmer94-2065
25Schraube323-7
26Bolzen3231-25
27Wa-RH Iso Brkt95-3889-03
28Scheibe95-4190
29Support-Rear Eng95-3883-03
30Buechse95-4189
31Buechse94-7527
32Scheibe83-1040
33Schraube323-10
34Mitnehmer94-7892
35Motor F. 523dxi94-2163
35Engine (Model 73590)(Serial No. 9901001 & Up)99-5310
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Strap-Radiator94-7644-03
2Scheibe3256-23
3Federring3253-4
4Schraube322-2
5Niete3269-13
7Shroud-Fan95-3825
8Schlauch-Klemme2412-34
9Kuehlerschlauch95-4266
10Bracket ASM98-5024
102Decal-Warning95-4143
11Kraftstoffleitung62-2470
12Entlueftungsschlauch95-4227
13Deckel-Ausgleichsbehaelte95-4191
14Ausgleichsbehaelter95-4017
15Tray-Overflow98-1600
16Schraube3229-1
17Bracket-Bottle95-4080-03
18scheibe3256-22
19Federring3253-3
20SCHRAUBE321-3
21Kuehlerschlauch95-4267
22Schraube322-5
23Foam-Radiator95-4161
24Wasserablasshahn95-4142
25Rivet-Plastic95-4237
26Baffle-Tower Rear95-4170
27Baffle-Tower ASM99-8052
272Foam-Baffle98-5026
273Foam-Radiator95-4161
28MUTTER3296-29
29Stopmutter3296-8
30Bracket-Relay98-3590-03
31Support-Radiator RH94-7645-03
32Screen-Chaff98-1643-03
33Wasserkuehler94-7640
34Support-Radiator LH94-7646-03
35Kuehlerdeckel93-5957
36Foam-Kohler98-3086
37Washer-Spacer98-8712

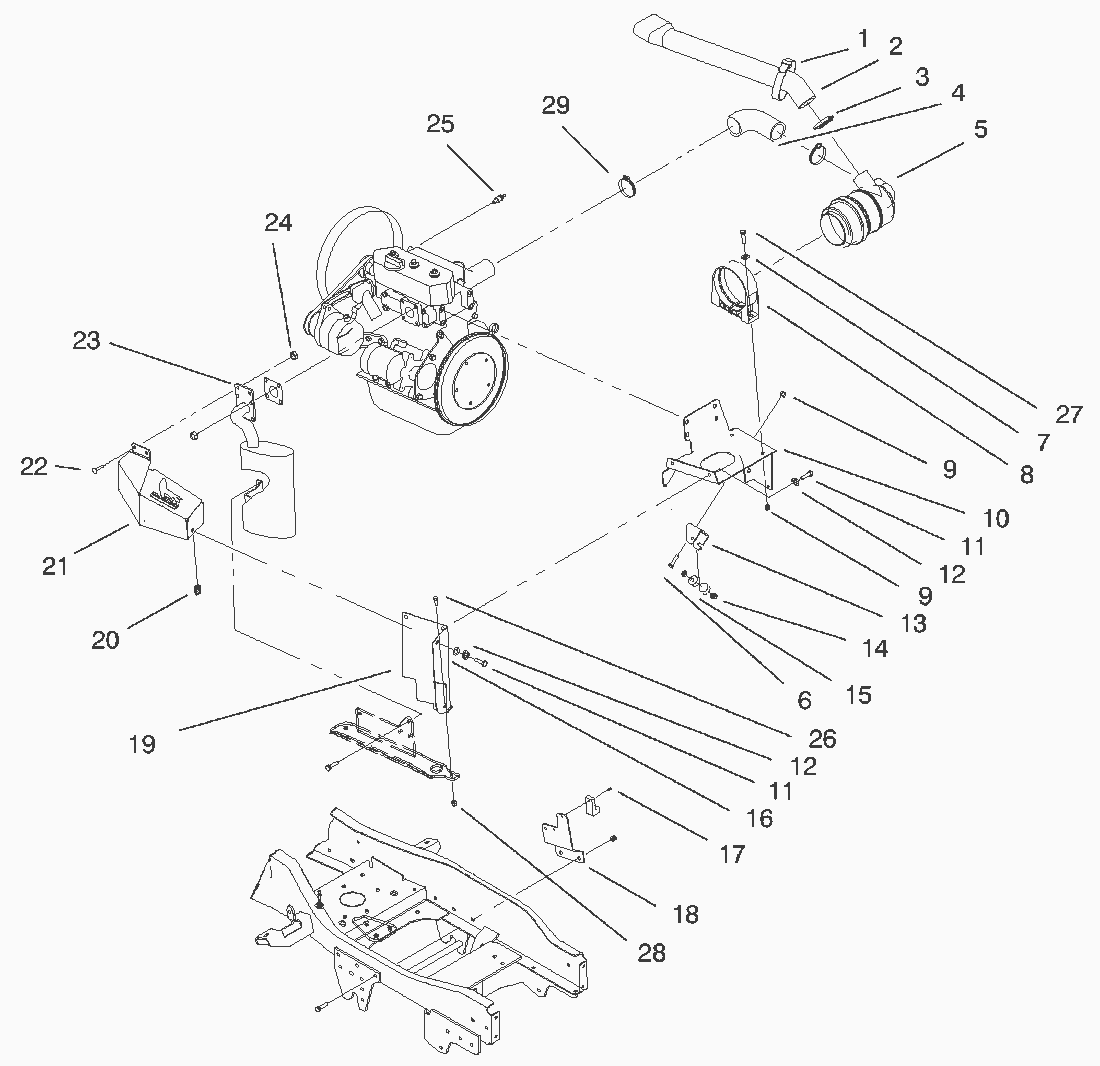

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Kabelband3290-379
2Hose-Air Cleaner98-1628
3Schlauchklemme2412-92
4Hose-Air Cleaner Outlet95-4265
5Luftfilter Kpl.93-2190
52Luftfiltereinsatz93-2195
53Filterdeckel94-3652
531Latch-Air CleanerE643283
54Valve-Vacuator94-1414
55Gewindestopfen285-17
6Schraube322-5
7Scheibe3256-23
8Rohrschelle95-5806
9MUTTER3296-29
10Guard-Flywheel95-3891-03
11Schraube321-4
12Federring3253-3
13Brkt-Clutch Anchor95-4067-03
14MUTTER3296-42
15Anschlag240-14
16scheibe3256-22
17SCHRAUBE12-5450
18Bracket-Relay95-4239-03
19Heat Shield Wa98-1634-03
20Mutter (20)107069
21Heat Shield Wa98-1638-03
22Schraube3229-1
23Auspuff94-7958
24Mutter32152-4
25Temperaturfuehler94-7621
26Stopmutter3296-8
27Schraube322-6
28Schraube321-6
29Hose Clamp2412-130
