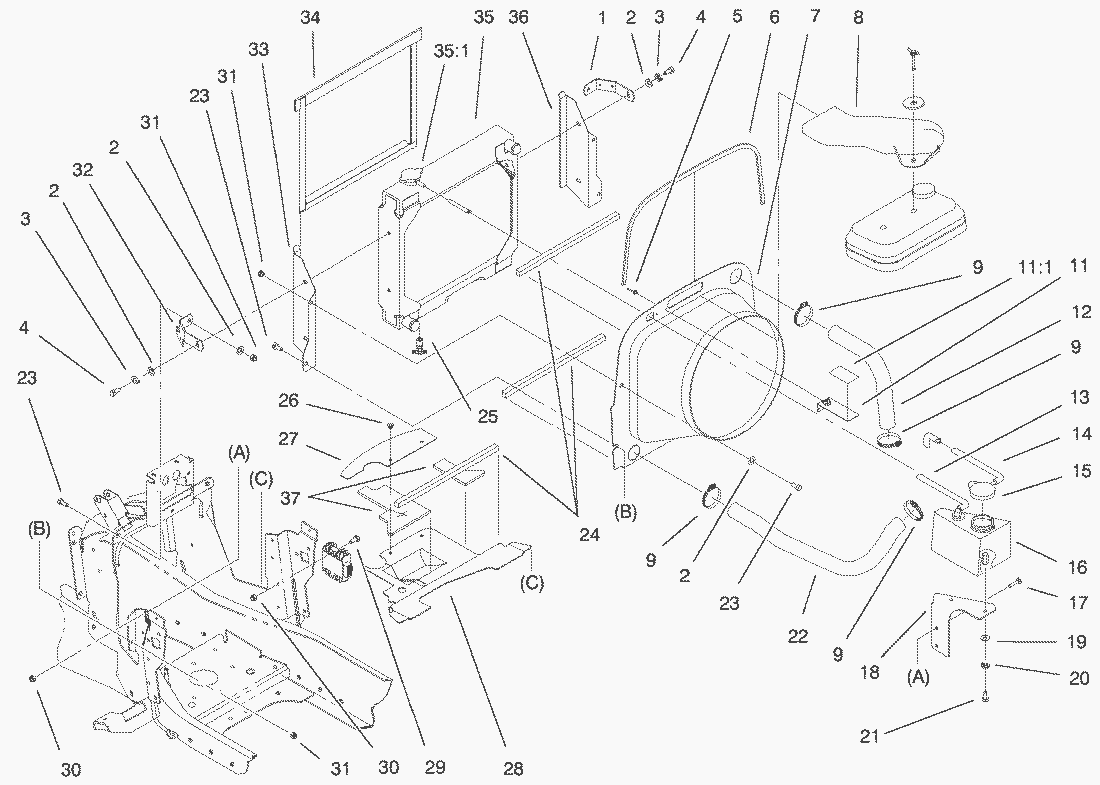

Wassergekühlter Benzinmotor (Fortsetzung)
Ersatzteillisten für Toro Roth / TORO Wassergekühlter Benzinmotor (Fortsetzung)
Pos.
Bezeichnung
Ersatzteilnummer
1
Strap-Radiator
94-7644-03
2
Scheibe
3256-23
3
Federring
3253-4
4
Schraube
322-2
5
Niete
3269-12
6
Trim-Loc
98-7216
7
Shroud-Fan
94-7911
8
Duct-Air
94-7891
9
Schlauchschelle
95-4271
11
Bracket ASM
98-5024
111
Decal-Warning
95-4143
12
Kuehlerschlauch
95-4268
13
Kraftstoffleitung
62-2470
14
Entlueftungsschlauch
95-4227
15
Deckel-Ausgleichsbehaelte
95-4191
16
Ausgleichsbehaelter
95-4017
17
Schraube
3229-1
18
Bracket-Bottle
95-4080-03
19
scheibe
3256-22
20
Federring
3253-3
21
SCHRAUBE
321-3
22
Kuehlerschlauch
95-4269
23
Schraube
322-5
24
Foam-Radiator
95-4161
25
Wasserablasshahn
95-4142
26
Rivet-Plastic
95-4237
27
Baffle-Tower Rear
95-4170
28
Baffle-Tower
94-7956
29
Schraube
321-8
30
Stopmutter
3296-8
31
MUTTER
3296-29
32
Bracket-Relay
98-3590-03
33
Support-Radiator RH
94-7645-03
34
Screen-Chaff
98-1643-03
35
Wasserkuehler
94-7601
351
Kuehlerdeckel
93-5957
36
Support-Radiator LH
94-7646-03
37
Foam-Baffle
98-5026
