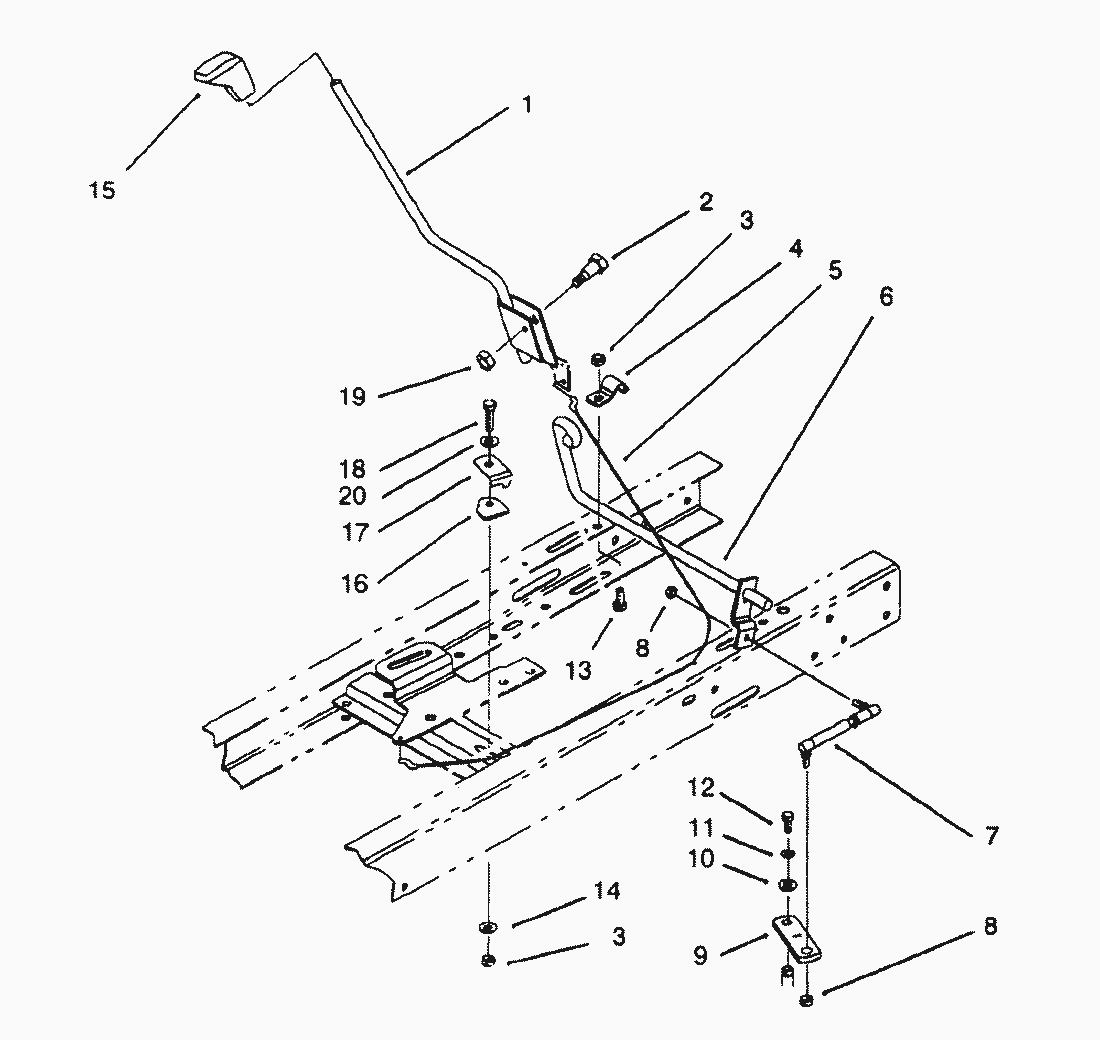

Verstellung (Serie Nr. 3900001-3901496)
Ersatzteillisten für Toro Roth / TORO Verstellung (Serie Nr. 3900001-3901496)
Pos.
Bezeichnung
Ersatzteilnummer
1
Lever-Shift
88-5300
2
Bolzen
5-4015
3
MUTTER
3296-29
4
Klammer
88-4810
5
Kabel
55-9321
6
Pivot-Shift
88-5080
7
Befestigungsstrebe
88-5530
8
Stopmutter
3296-3
9
Schalthebel
88-5340
10
Buchse
7-5461
11
Federring
3253-3
12
Capscrew Hex. Hd.
329-23
13
Schraube
322-3
14
Scheibe
3256-23
15
Knob-Engage Lever
62-1292
16
Seilfuehrung
84-5610
17
Seilfuehrung
88-5930
18
Schraube
3230-3
19
Mutter
3296-39
20
Scheibe
3256-25
