> Roth / TORO > Aufsitzmäher > Mähwerke > 152cm Seit > 574/78469 > 9900001 > Verstärkungsplatte

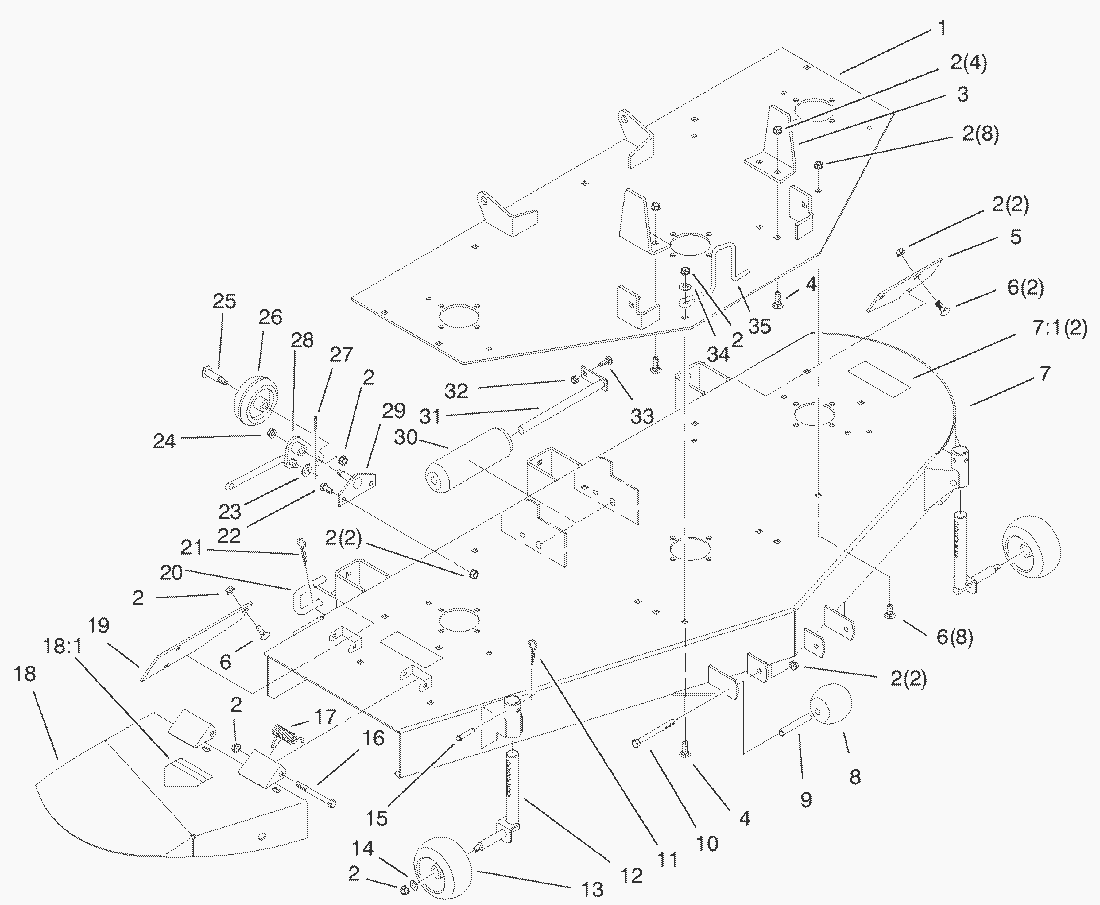

Ersatzteillisten für Toro Roth / TORO Verstärkungsplatte




Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Plate-ASM94-2369-01
2Mutter3296-39
3Haltewinkel94-7642-01
4Bolzen3231-25
5Plate-Wear LH79-1230-03
6Schraube3231-2
7Deck ASM (Only On: 78395)99-6133
7Deck ASM (Only On: 78469)98-5047
71Klebeschild92-7108
71Warnschild93-7317
8Rolle29-4820
9Buechse94-2500
10Schraube323-16
11Haarnadelsicherung3290-467
12Radaufhaengung94-2364
13Rad68-2730
14Scheibe3256-24
15Clevis Pin94-3829
16Schraube323-42
17Feder40-6230
18Chute ASM (Only On: 78395)92-6508-01
18Chute ASM (Only On: 78469)98-5046
181Klebeschild93-1122
181Sicherheitsschild93-7316
19Plate-Wear79-1240-03
20Rod-Wheel Pivot94-7806
21Pin-Cotter9335064
22Schraube323-6
23Scheibe3256-26
24Stoppmutter (5)102809
25Bolzen56-6591
26Laufrad701756
27Splint3272-12
28Pivot Arm ASM94-7594
29Pivot Plate ASM94-7597
30Nachlaufrolle113349
31Rollenachse113603
32MUTTER3296-29
33Schraube3230-1
34Scheibe3256-41
35Guide-Belt94-2484
