> Roth / TORO > Aufsitzmäher > Mähwerke > 122cm Seit > 534/78268 > 210000001 > Verstärkungsplatte

Ersatzteillisten für Toro Roth / TORO Verstärkungsplatte

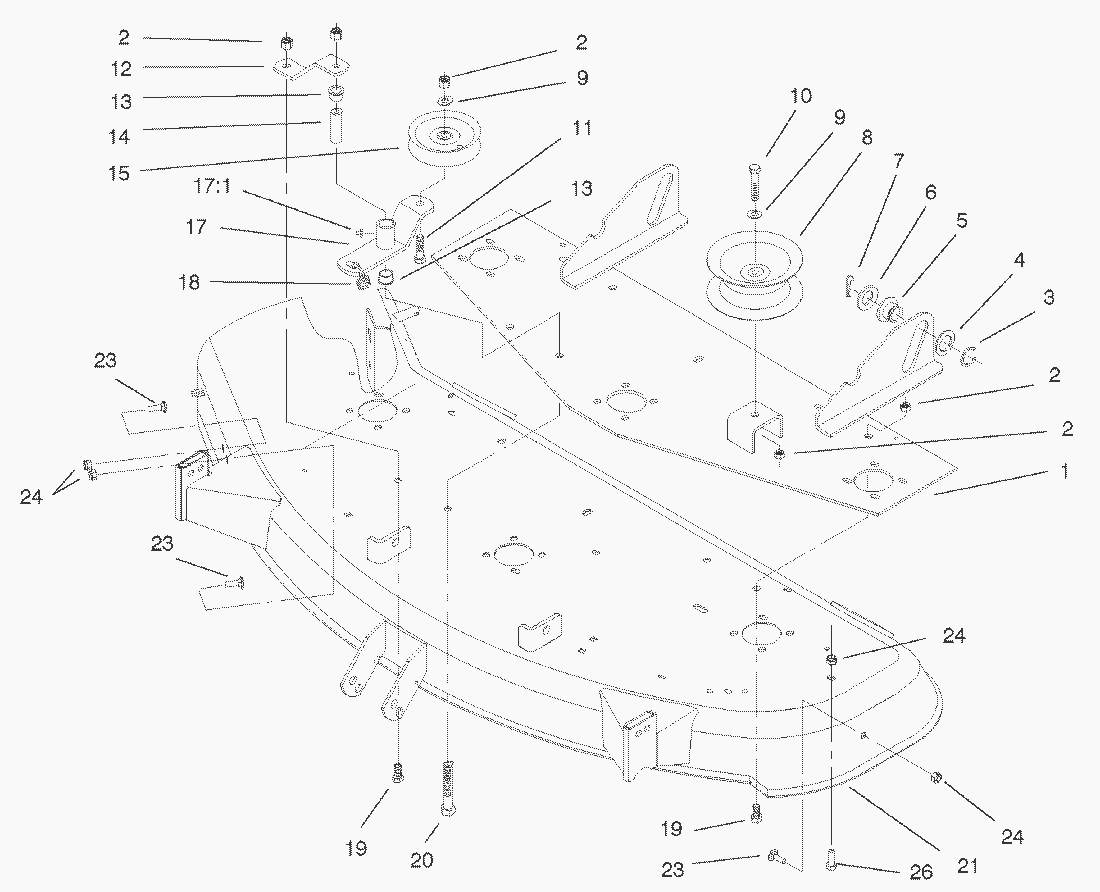

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Platte94-9782-01
2Mutter3296-39
3Ring32151-29
4Scheibe9202394
5Flanschbuechse78-7340
6Scheibe3256-28
7Haarnadelsicherung9335074
8Spannrolle92-7082
9Scheibe3256-24
10Schraube323-11
11Schraube323-9
12Hebel78-3140-03
13Buechse109859
14Buechse79-2760
15Spannrolle92-7084
17Spannarm98-9006
171Schmiernippel302-5
18Zugfeder116172
19Schraube323-6
20Schraube323-14
21Maehergehaeuse94-9792
23Carriage Bolt3230-18
24MUTTER3296-29
26Carriage Bolt3230-18
