> Roth / TORO > Handgeräte > Schneefräsen > zweistufig > 824 XL > 612/38066 > 220000001 > Trommel & Gehäuse

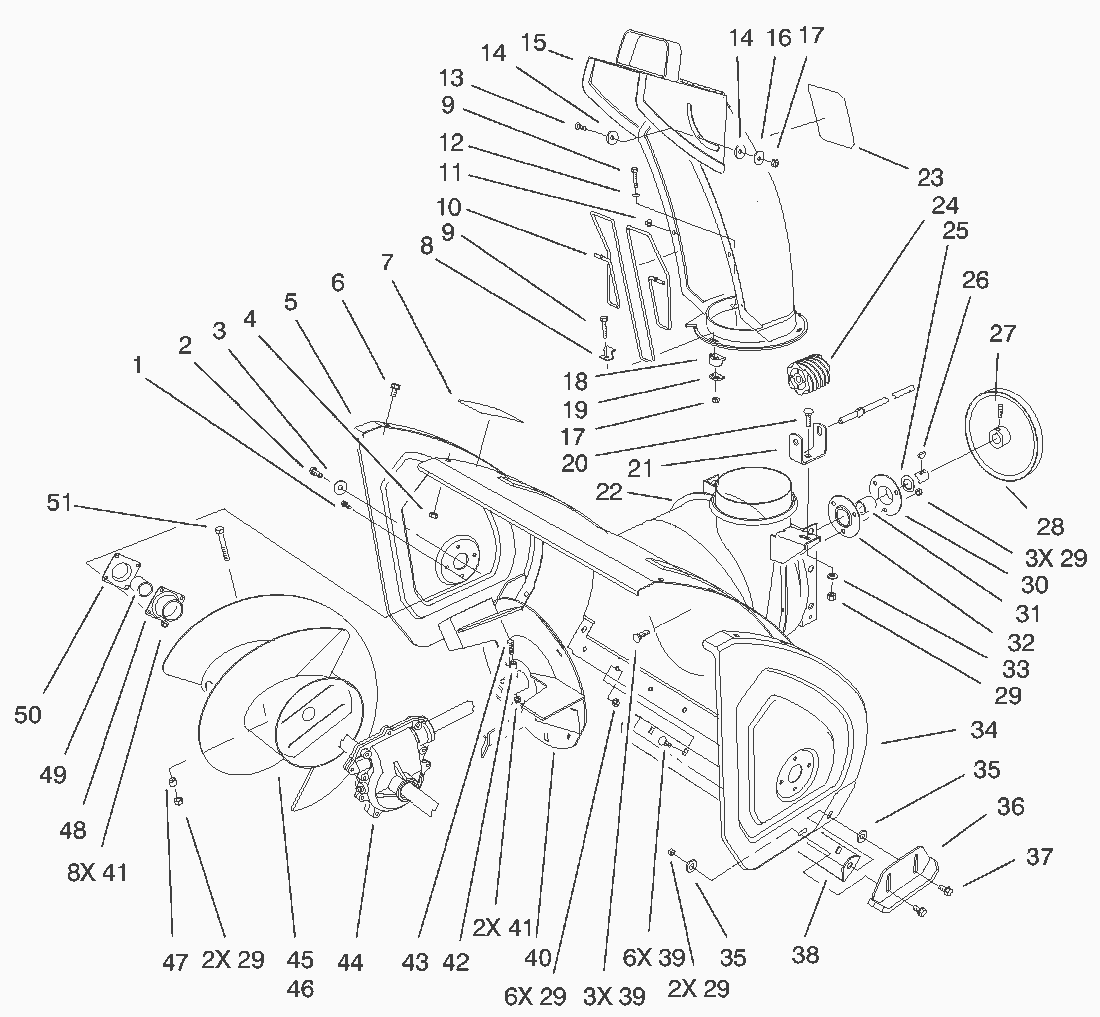

Ersatzteillisten für Toro Roth / TORO Trommel & Gehäuse

Pos.	Bezeichnung	Ersatzteilnummer
	ASM-Housing (Only On: 38083)	95-2663

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	SCHRAUBE	321-3
2	Schraube	323-4
3	Scheibe	3-0750
4	Mutter	3296-47
5	Seitenplatte	66-7821-01
6	Schraube	3234-28
7	Decal-Danger Auger Model No. 38543	94-2568
7	Decal-Auger Warning	53-7670
8	Halter	63-3130
9	Schraube	3274-13
10	Schutzgitter	63-3020
11	Mutter	3290-326
12	Scheibe	3256-14
13	Schraube	32122-32
14	Scheibe	63-2900
15	ASM-Chute (Only On: 38083)	95-2661
15	Auswurftrichter	95-2662
16	Scheibe	3256-61
17	Mutter	3296-2
18	Anschlag	62-1430
19	Platte	63-2670
20	Schraube	3230-1
21	Halter	63-2180
22	Raeumgehaeuse	95-2664
23	Decal-Discharge Model 38054	94-2558
23	Deacl-Danger Chute Model 38540	94-8079
24	Schnecke	62-0820
25	Scheibe	252-80
26	Keil	3257-23
27	Schraube	3242-4
28	Riemenscheibe	62-1300
29	MUTTER	3296-29
30	Bearing Flange Front	26-6110
31	Lager	63-3450
32	Bearing Flange Rear	26-6120
33	Scheibe	3256-23
34	Seitenplatte	66-7831-01
35	Scheibe	52-2861
36	Kufe	74-1440-01
37	Schraube	3234-5
38	Schuerfleiste	66-7762-01
39	Schloss Schraube	3230-23
