> Roth / TORO > Handgeräte > Rasenmäher > 4-Takt Radantrieb > 424 > 290000 > Teileliste

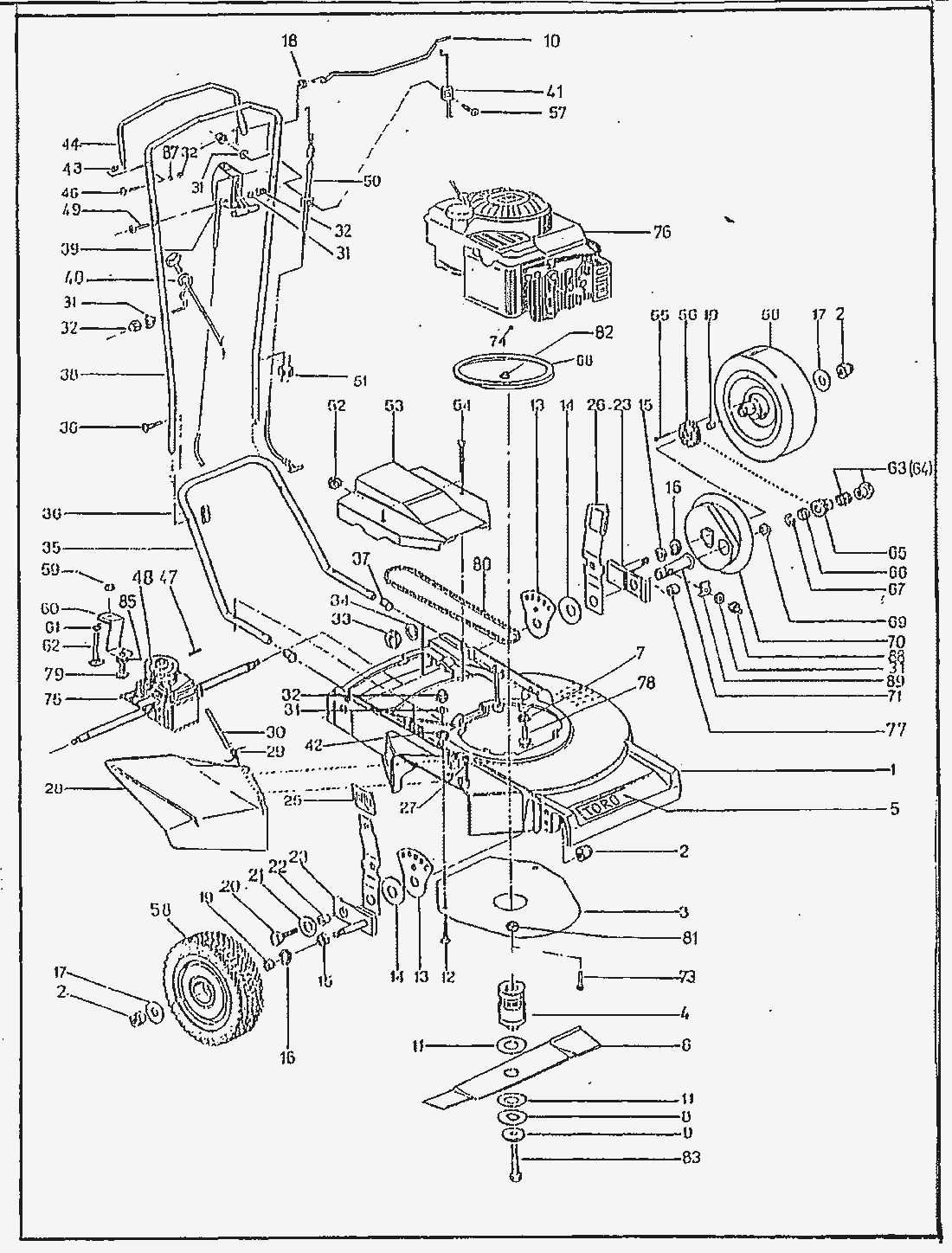

Ersatzteillisten für Toro Roth / TORO Teileliste

Pos.	Bezeichnung	Ersatzteilnummer
1	MAEHERGEHAEUSE	17663
2	STOPMUTTER	10988
3	ABDECKBLECH	17636
4	MESSERNABE KOMPLETT	19405
5	KLEBESCHILD	17600
6	MESSER	17647
7	SCHEIBE	03660
8	DRUCKSCHEIBE	13001
9	SPANNSCHEIBE	14558
10	SCHALTBUEGEL	19124
11	REIBSCHEIBE	07189
12	SCHRAUBE	17754
13	KULISSENBLECH	17661
14	TELLERFEDER	17708
15	ABDECKSCHEIBE	03951
16	Wellenscheibe	18868
17	*** keine Bezeichnung vorhanden	13353
18	GUMMITUELLE	19235
19	Gleitlager	07542
20	SCHRAUBE	18506
21	SCHEIBE	13896
22	BUECHSE	17735
23	RADLASCHE	18786
25	GRIFFKNOPF	17646
26	STELLHEBEL KOMPL.	18832
27	SCHRAUBE	18404
28	GRASLEITSTUECK	17591
29	SCHENKELFEDER	17671
30	LAGERSTIFT	17672
31	SCHEIBE	07674
32	HUTMUTTER	13891
33	FLACHMUTTER	17981
34	SCHEIBE	13568
35	SCHIEBESTANGE-UNTERTEIL	17921
36	* HOLMVERSCHRAUBUNG KPL.	13474
37	KUNSTSTOFF-STOPFEN	17900
38	SCHIEBESTANGE	19060
39	MOTORBEDIENUNGSHEBL KPL.	19055
40	SEILFUEHRUNG	18960
41	BOWDENZUG-MOTORBREMSE	19136
42	MUTTER	09711
43	BUNDLAGER	18127
44	SCHALTBUEGEL	19061
46	KOPFSCHRAUBE	12836
47	SPANNSTIFT	18209
48	RIEMENSCHEIBE	18843
49	SCHRAUBE	12912
50	ANTIEBSBOWDENZUG	19137
51	KLETTBAND	19533
52	TUELLE	10775
53	ABDECKUNG	17922
54	SCHRAUBE	17703
55	SPEZIALSCHRAUBE	13072
56	ZAHNRAD	18105
57	SCHRAUBE	19147
58	RAD	17552
59	SICHERUNGSMUTTER	10365
60	HALTEWINKEL	17653
61	MUTTER	02427
62	SCHRAUBE	17746
63	* FREILAUF KOMPL. LINKS	12619
64	* FREILAUF KOMPL. RECHTS	12620
65	RITZEL	12558
66	TOPFSCHEIBE	13340
67	SICHERUNGSSCHEIBE	03899
68	DISTANZRING	09441
69	STUETZSCHEIBE	17711
70	ABDECKUNG	12808
71	Tragrohr	19620
72	SCHEIBE	07674
73	6-KT.SCHRAUBE	14773
74	KEIL	01436
75	GETRIEBE KOMPL. F. 46 CM	18467
76	*** keine Bezeichnung vorhanden	19050
77	LAGERBUECHSE	17710
78	FORMSCHRAUBE	13081
79	SCHRAUBE	06242
80	KEILRIEMEN	18469
81	BUECHSE	17735
82	FLANSCHMUTTER	19469
83	SCHRAUBE	13002
84	SPANNSTIFT	18209
85	ZAHNSCHEIBE	10774
87	SCHEIBE	09709
88	Schmiernippel	19619
89	Absicherung	19622
