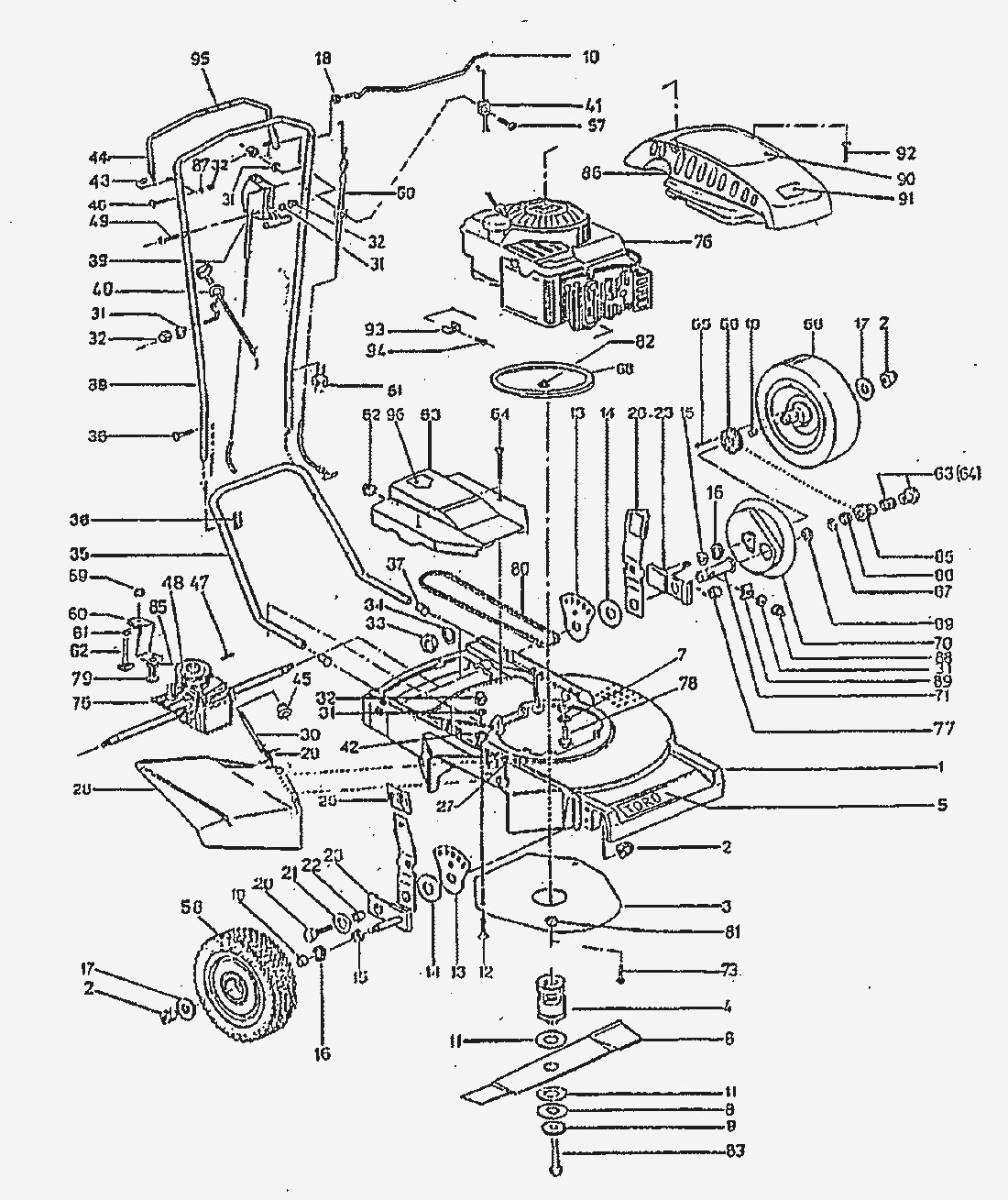

Ersatzteillisten für Toro Roth / TORO Teileliste

Pos.	Bezeichnung	Ersatzteilnummer
1	MAEHERGEHAEUSE	17663
2	STOPMUTTER	10988
3	ABDECKBLECH	17636
4	MESSERNABE	18477
5	KLEBESCHILD	17600
6	MESSER	17647
7	SCHEIBE	03660
8	DRUCKSCHEIBE	13001
9	SPANNSCHEIBE	14558
10	SCHALTBUEGEL	19124
11	REIBSCHEIBE	07189
12	*** keine Bezeichnung vorhanden	7754
13	KULISSENBLECH	17661
14	TELLERFEDER	17708
16	BLECHWINKEL VOLLST.	13951
16	Wellenscheibe	18868
17	SCHEIBE	13853
18	GUMMITUELLE	19235
19	Gleitlager	07542
30	SCHRAUBE	18506
21	SCHEIBE	13896
22	BUECHSE	17735
23	RADLASCHE	18786
25	GRIFFKNOPF	17646
26	STELLHEBEL KOMPL.	18832
27	SCHRAUBE	18404
28	GRASLEITSTUECK	17591
29	SCHENKELFEDER	17671
30	LAGERBOLZEN	19953
31	SCHEIBE	07674
32	HUTMUTTER	13891
33	FLACHMUTTER	17981
34	SCHEIBE	13568
35	SCHIEBESTANGE-UNTERTEIL	17921
36	* HOLMVERSCHRAUBUNG KPL.	13474
37	KUNSTSTOFF-STOPFEN	17900
38	SCHIEBESTANGE	19060
39	GASBEDIENUNGSHEBEL	19941
40	SEILFUEHRUNG	18960
41	BOWDENZUG-MOTORBREMSE	19136
42	MUTTER	09711
43	BUNDLAGER	18127
44	SCHALTBUEGEL	19061
45	ABDECKKAPPE	20148
46	*** keine Bezeichnung vorhanden	12836.
47	KERBSTIFT	18109
48	RIEMENSCHEIBE	18843
49	SCHRAUBE	12912
50	ANTIEBSBOWDENZUG	19137
51	KLETTBAND	19533
52	TUELLE	10775
53	ABDECKUNG	17922
54	SCHRAUBE	17703
55	SPEZIALSCHRAUBE	13072
56	ZAHNRAD	18105
57	SCHRAUBE	19147
58	RAD	17552
59	SICHERUNGSMUTTER	10365
60	HALTEWINKEL	17653
61	MUTTER	02427
62	SCHRAUBE	17746
63	* FREILAUF KOMPL. LINKS	12619
64	* FREILAUF KOMPL. RECHTS	12620
65	RITZEL	12558
66	TOPFSCHEIBE	13340
67	SICHERUNGSSCHEIBE	03899
68	DISTANZRING	09441
69	STUETZSCHEIBE	17711
70	ABDECKUNG	12808
71	Tragrohr	19620
73	6-KT.SCHRAUBE	14773
75	GETRIEBE KOMPL. F. 46 CM	18044
76	*** keine Bezeichnung vorhanden	19575
77	LAGERBUECHSE	17710
78	FORMSCHRAUBE	13081
79	SCHRAUBE	06242
80	KEILRIEMEN	18469
81	BUECHSE	17735
82	FLANSCHMUTTER	19469
83	MESSERSCHRAUBE	18507
85	ZAHNSCHEIBE	10774
86	MOTORHAUBE	19354
87	SCHEIBE	09709
88	Schmiernippel	19619
89	Absicherung	19622
90	KLEBESCHILD	19502
91	KLEBESCHILD TORO-LOGO	18989
92	BEFESTIGUNGSSCHRAUBE	19503
93	Bowdenzugklemme	2210-249
94	SCHRAUBE	17005
95	Klebeschild	17745
96	Pvc-Klebeschild (gefahr)	17738
