> Roth / TORO > Handgeräte > Schneefräsen > zweistufig > 1232 PowerShift > 630/38591 > 69000001 > Tecumseh Modell-Nr. OHSK120-222023E/24E

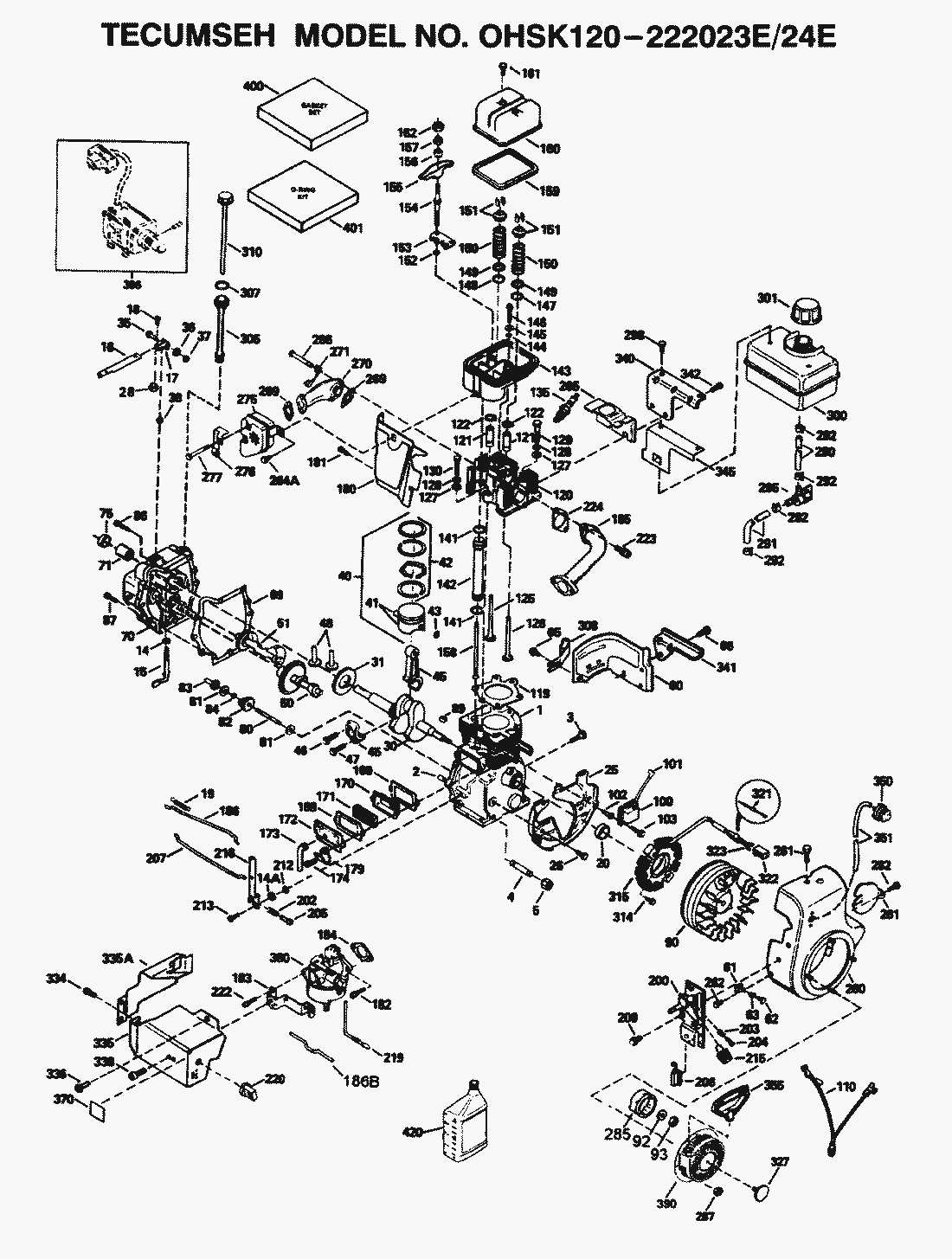

Ersatzteillisten für Toro Roth / TORO Tecumseh Modell-Nr. OHSK120-222023E/24E




Pos.BezeichnungErsatzteilnummer
Piston, Pin & Ring Assy. .020 oversize(Includes ref.35778
Cylinder (Incl. Ref.35677A
Ring Set, Piston (.010 oversize)35780
Piston, Pin & Ring Assy. .010 oversize(Includes ref.35777
Tank-Fuel (Incl. Ref.314156A
Valve-Intake (1/32 O.S.) 75 _9300012 1 38591 Valve-Intake (1/32 O.S.)35432
Piston & Pin Assembly .020 oversize (Incl. ref.35775
Ring Set, Piston (.020 oversize)35781
Piston & Pin Assembly .010 oversize (Incl. ref.35774
Valve-Exhaust (1/32 O.S.) 73 _9300012 1 38591 Valve-Exhaust (1/32 O.S.)35433
Rod-Governor (Incl. Ref.335685
Cover-Cylinder (Incl. Ref.35684A
Coil-Alternator OHSK120-222023E Only (Incl. Ref.611104
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
2Haltedorn27652
3Schraube650820
4
5Verschlusskappe s30969
14Washer, Flat28277
14Washer28558
16Reglerhebel35686
17Clamp, Governor Lever29916
18Screw, Hex Washer Hd.650548
19Reglerfeder35688
20Simmerring35319
25Blower Housing Baffle36460
26Schraube650561
28Locknut, Hex30322
30Kurbelwelle36706
31Gear-Counterbalance35327
35Schraube29826
36Lockwasher, E.T.29918
37Mutter29216
38Ring, Retaining29642
40Piston, Pin & Ring Assy. Std.(Includes ref.35776
41Kolben35773
42Kolbenring-Satz35779
43Retaining Ring, Piston Pin35772
45Pleuel35681
46Bolt-Connecting Rod650908
47Screw, Connecting Rod650882
48Lifter-Valve35313
50Camshaft35682A
51Weight-Counterbalance35315A
60Extension-Blower Housing35316A
61Bracket, Grommet Mounting34126
62Schraube650760
63Grommet, Plastic28545
65Schraube650128
66Schraube650561
69Oelwannendichtung35683
71Bushing, Crankshaft35377
75Simmerring35319
80Reglerwelle35751
81Washer-Flat35479
82Reglerzahnrad35321
83Reglerspule35322
84Sicherungsring29193
86Screw, Hex Washer Hd.650833
87Screw, Hex Washer Hd.650832
89Keil32589
90Flywheel w/Ring Gear OHSK120-222023E Only611094
Schwungrad611093
192Washer, Lock650880
93Nut, Flywheel650881
100Zuendspule s35135
101Cover, Spark Plug610118
102Stehbolzen650872
103Screw, Torx T-15651007
110Wire, Ground35253
119Gasket-Cylinder Head35306A
120Head-Cylinder35307
121Ventilfuehrung730218
122Sicherungsring792036
125Auslass-Ventil35308
126Einlassventil35309
127Washer, Flat650691
128Washer-Belleville650690
129Screw650746
130Screw650692
135Zuendkerzen34046
141ORing33481
142Tube-Push Rod35475
143Housing-Rocker Arm35310
144ORing33484
145Scheibe650168
146Bolt, Connecting Rod32610A
147O-Ring33509
148Geblaesegehaeuse34110
149Cap-Valve Spring33510
150Spring-Valve33507
151Keeper-Valve Spring33508
152Kolbenringsatz32595
153Guide-Push Rod35296
154Stud-rocker Arm650878
155Arm-Rocker35297
156Lager35298
157Nut-Lock28264
158Rod-Push35466
159ORing35299B
160Housing-Rocker Arm35300
161Screw650879
162Nut-Jam650903
169Gasket-Breather27896A
170Ventildeckeleinsatz28423
171Filter28424
172Entluefterdeckel28425
173Entlueftungsschlauch35350
174Schraube650128
179Clip-Retaining30593
180Extension-Blower Housing35301
181Schraube650128
182Screw-Hex. Hd.650517
183Bracket-Choke34583A
184Dichtung33263
185Pipe-Intake35690
186Reglergestaenge35691
186Feder36653
200Vergasergrundplatte35702
202Feder36482
203Druckfeder31342
204Screw, Fil. Hd.650549
205Screw650777
206Kurzschlusschalter610973
207Gasgestaenge35692
209Screw, Hex Washer Hd. Thread Cutting650821
212Bushing30773A
213Screw650930
215Knopf35440
216Hebel35679
219Startergestaenge35689
220Knopf35438
222Schraube28820
223Screw650971
224Gasket-Pipe33515A
260Housing-Blower35694
261Schraube30063
262Screw, Phil. Hex Hd.29747B
264Schraube30063
265Cover-Cylinder Head35290
266Schraube650876
269Auspuffdichtung35762
270Manifold-Exhaust35292
271Plate-Locking35293
275Auspuff35294
276Sicherungsblech35348
277Screw650877-
281Cover, Starter Bubble33013
282Schraube650760
285Starter Cup35985B
287Nut & Lockwasher29752
290Line-Fuel30962
291Leitung29774
292Klemme F.Benzinl.26460
295Anschluss35857
298Schraube s650665
301Tankdeckel36246
305Rohr F. Oelmes.-Stab35574
307O.Ring35499
308Klammer35539
310Oelmes-Stab35700
314Screw-Hex. Hd.650873
315Lichtspulee611111
321Diode611161
322Body-Connector611142
323Kurzschlus-Schalter611118
327Deckel s35392
334Schraube650257
335Cover-Carburetor35698
335Cover-Carburetor35693
336Schraube650765
338Screw, Hex Washer Hd. Thread Cutting650821
340Bracket-Fuel Tank35696
341Bracket-Fuel Tank35697
342Screw792028
345Baffle-Heat35699
350Primer Assy.570682
351Line-Primer32180C
355Startergriff590574
370Decal-Lubrication36261
380Vergaser632536
390Ruecklaufstarter s590733
396Electric Starter Motor (Optional)33329D
400Set-Gasket35331B
401O-Ringsatz35332
420Oel Fuer Schneefr.Sae5w30730226
