> Roth / TORO > Aufsitzmäher > Traktor > 16-38 XLE > 358/71226 > 200000001 > Schnitthöhe

Ersatzteillisten für Toro Roth / TORO Schnitthöhe


Ersatzteilliste 1
Ersatzteilliste 2
Ersatzteilliste 3
Ersatzteilliste 4


Pos.BezeichnungErsatzteilnummer
Decal-Recycler 38 36 42 534A0013 1 71223 Decal-Recycler 38100-6203
ASM-Deflector, 38 (only on: 71223) 30 30 534A0013 1 71223 ASM-Deflector, 38 (only on: 71223)100-6201
Pulley-Deck88-5330

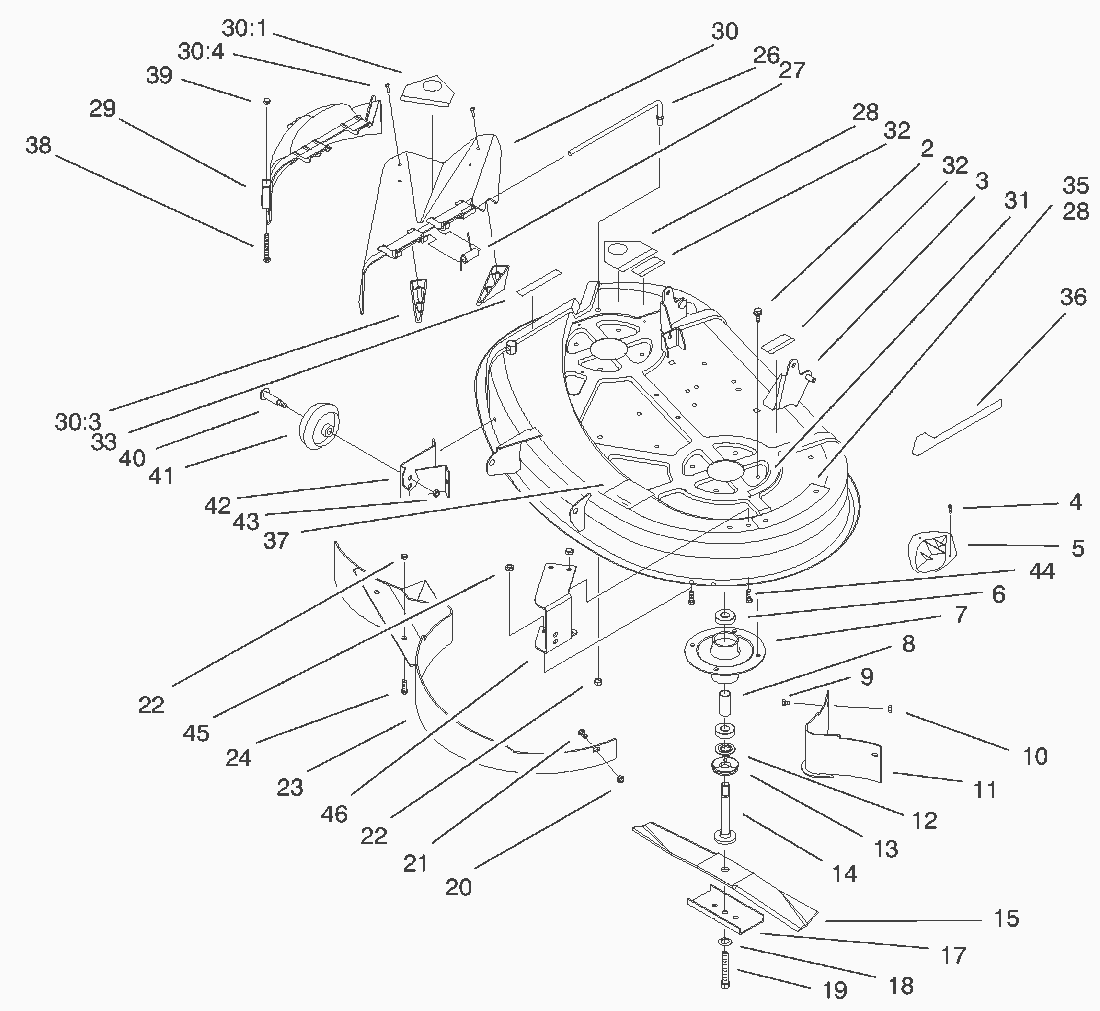

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
2Schraube32144-41
3Maehergehaeuse99-5847
3Deck Asm-service (Only On: 71198)99-5846
4Schraube32144-111
5Klotz76-2160
6Kugellager38-7820
7Housing-Spindle88-4510
8Spacer-Bearing62-3661
9Schraube321-4
10MUTTER3296-42
11Graslietstueck79-1640-03
12Spacer-Hardened80-4380
13Shield-Bearing80-4360
14Shaft-Spindle80-4341
15Blade- Recycler79-3061
17Halteplatte80-0510-03
18Scheibe3290-465
19Screw-Blade26-0671
20MUTTER3296-29
21Schraube3230-1
22Mutter3296-39
23Grasleitblech79-1600-03
24Schraube323-5
26BOLZEN95-1661
27Spring-Torsion57-6950
28Warnschild93-7010
28Klebeschild93-1122
29Recycler-Abdeckung88-4430
30Grasleitstueck93-7695
301Klebeschild93-1122
301Warnschild93-7010
303Anschlag93-7696
304Schraube93-0231
31Klebeschild93-6677
31Schild68-3660
32Decal Warning55-4300
32Klebeschild93-6674
33Klebeschild93-7009
33Klebeschild68-3650
35Klebeschild79-3140
37Klebeschild93-6679
38Schraube321-15
39Mutter32111-7
40Bolzen56-6591
41Laufrad701756
42Radaufhaengung Re.88-5740-03
43Mutter3296-39
44Schraube322-3
45MUTTER3296-29
46Radaufhaengung Li.93-3896-03

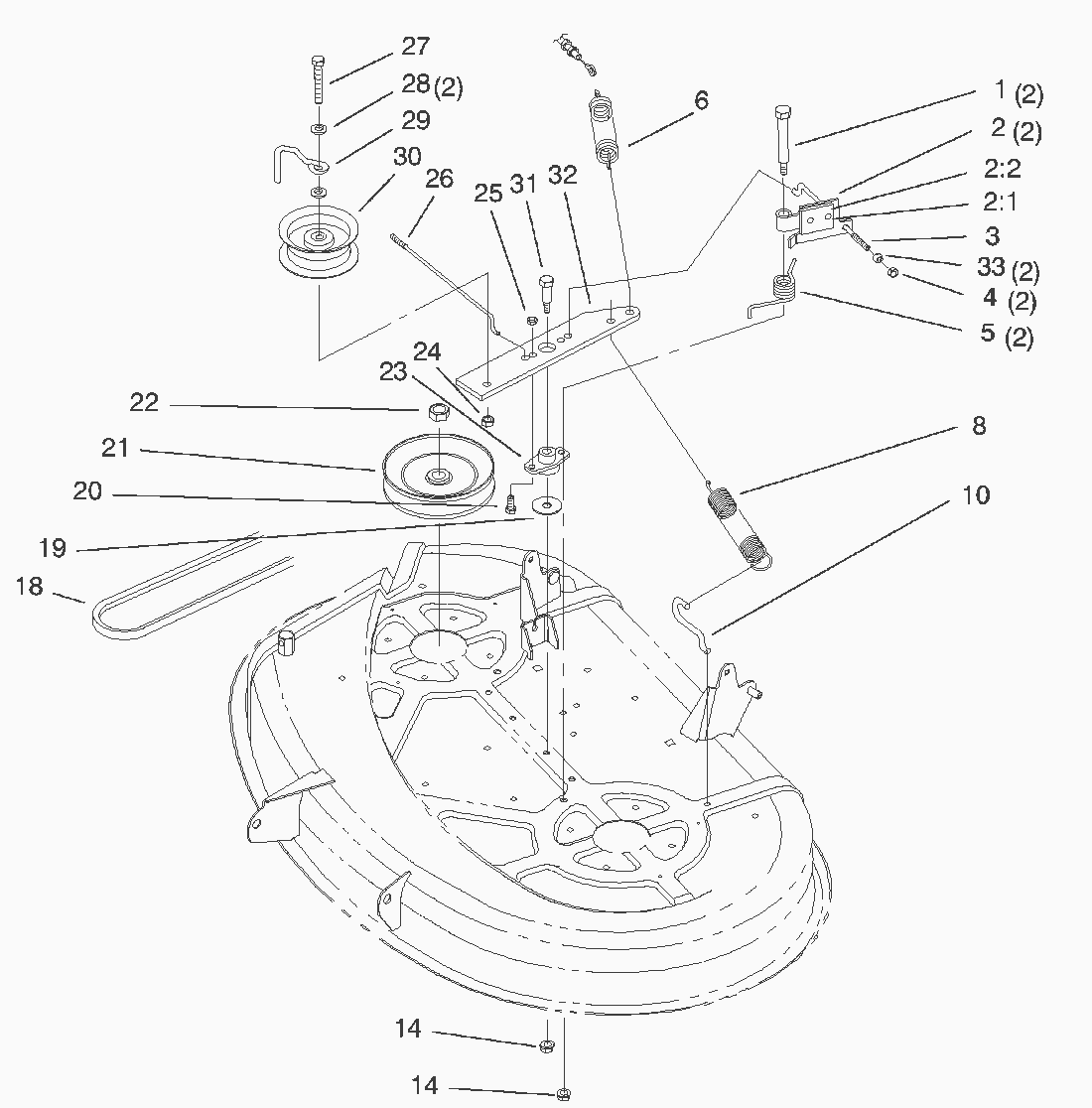

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Bolt-Shoulder88-4590
2Brake-Deck (Incl. Ref.88-6100
21Niete3290-282
22Pad-Brake56-9830
3Rod-Deck Brake L.H.88-5550
4MUTTER3296-42
5Spring-Torsion88-5910
6Spring-Deck Engage88-6130
8Zugfeder92-8934
10Hook-Spring Return88-5970
14Mutter3296-58
18V-Belt-Deck88-6250
19Scheibe3256-68
20Schraube322-5
22Mutter3219-6
23Bushing-Idler Arm88-4980
24Mutter3296-39
25MUTTER3296-29
26Rod-Deck Brake R.H.88-5540
27Schraube323-12
28Scheibe3256-24
29Guide-Idler Belt88-5070
30Pulley-Idler88-5630
31Bolt-Shoulder7-0030
32Spannarm88-4870-03
33Ball-Swivel67-0710

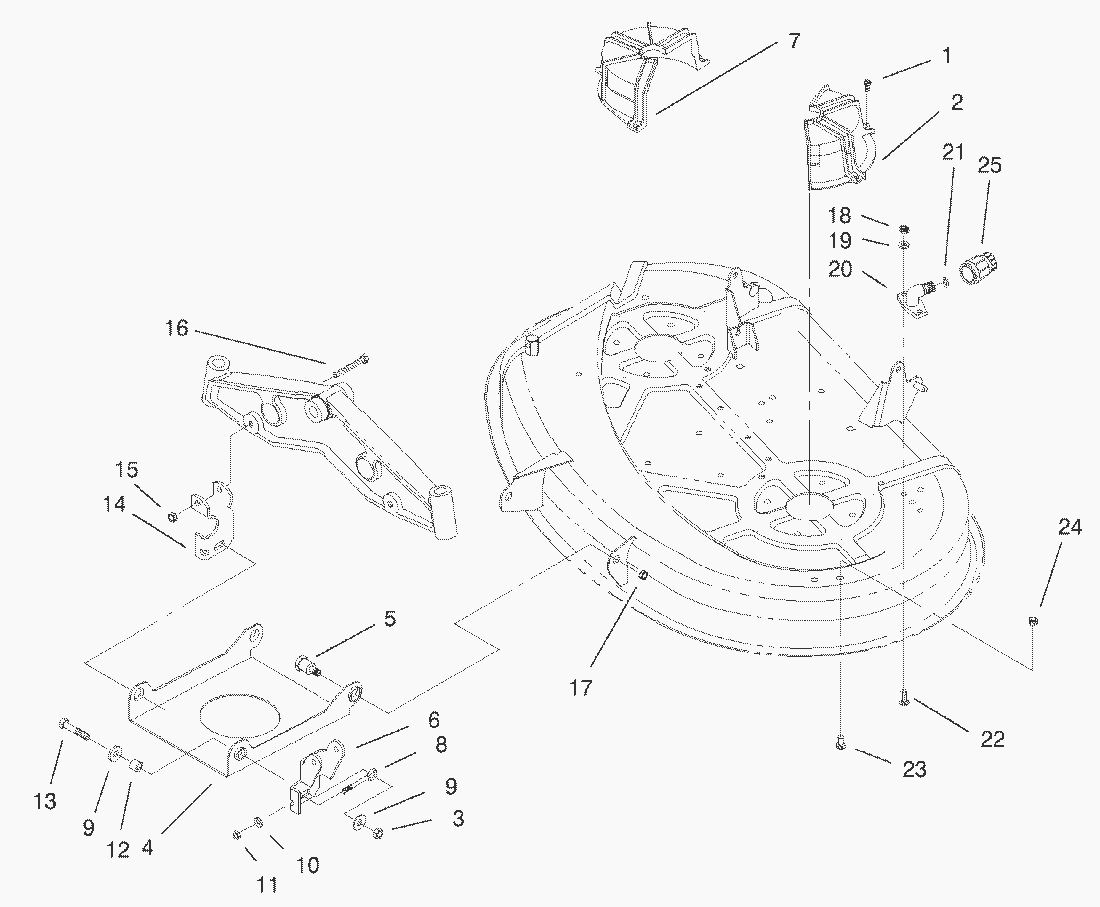

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Schraube32104-76
2Guide-Deck Belt L.H.88-4030
3Mutter3296-39
4Maehwerksaufhaengung93-3881-03
5Bolzen94-5823
6Aufhaengung Links94-1971-03
7Guide-Deck Belt R. H.88-4020
8Augenschraube61-9980
9Scheibe80-6990
10scheibe3256-22
11MUTTER3296-42
12Distanzbuechse93-9847
13Schraube323-9
14Aufhaengung Rechts94-1970-03
15MUTTER3296-29
16Schraube322-12
17Mutter3296-23
18Mutter3296-16
19Washer-Plain3256-1
20Fitting-Washout (Model No. 22045 Only)95-2747
21O-Ring-Seal (Model No. 22045 Only)46-6290
22Schraube3229-1
23Schraube322-1
24MUTTER3296-29
25Connector-Hose95-3270

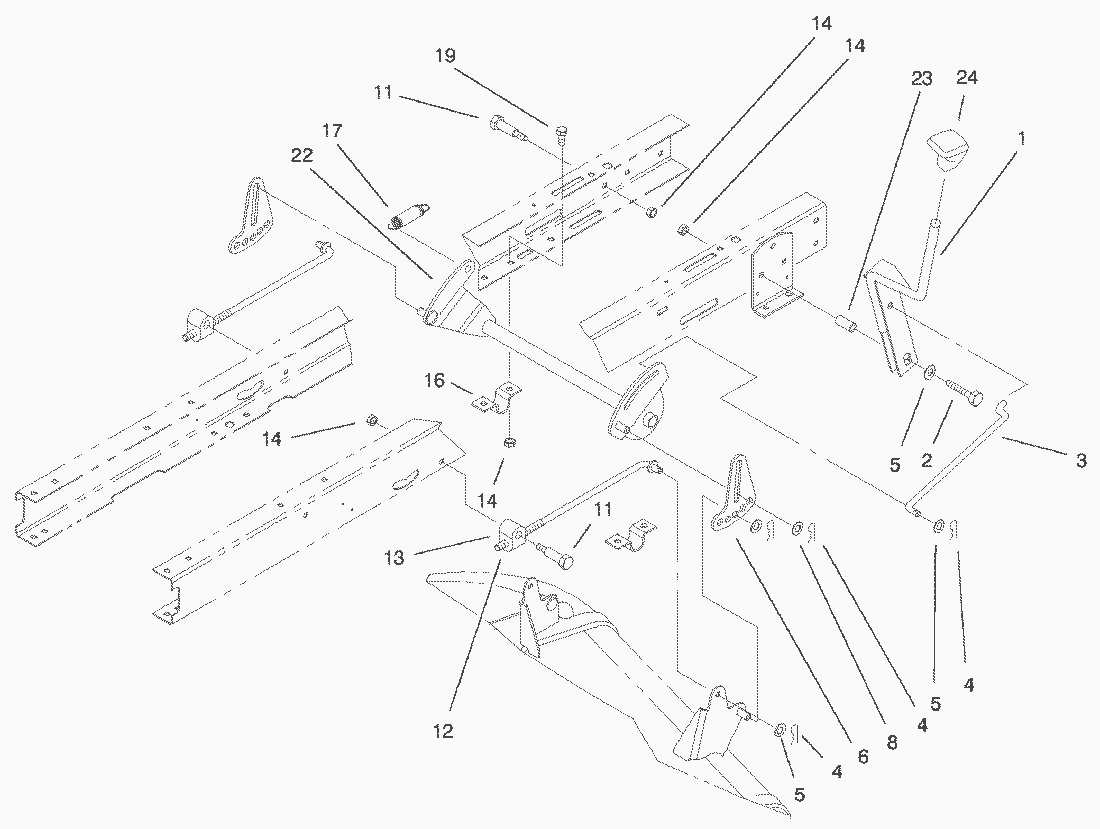

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Schalthebel93-3822-03
2Schraube322-39
3Link-H.O.C.88-5900
4Stift3290-307
5Scheibe3256-24
6Einstellplatte88-5570-03
8Scheibe80-6990
11Bolt-Shoulder7-0030
12Gestaenge88-5450
13Trunnion-H.O.C. Rear88-4230
14MUTTER3296-29
16Klammer88-4730
17Spring-Extention88-6460
19Schraube322-3
22Schaltwelle88-5110-03
23Distanzbuechse65-7210
24Knopf94-5565
