Ersatzteillisten für Toro Roth / TORO Schneideinheit




Pos.BezeichnungErsatzteilnummer
Deck/Safety Decal Assy. (Incl. Ref.92-6834-01

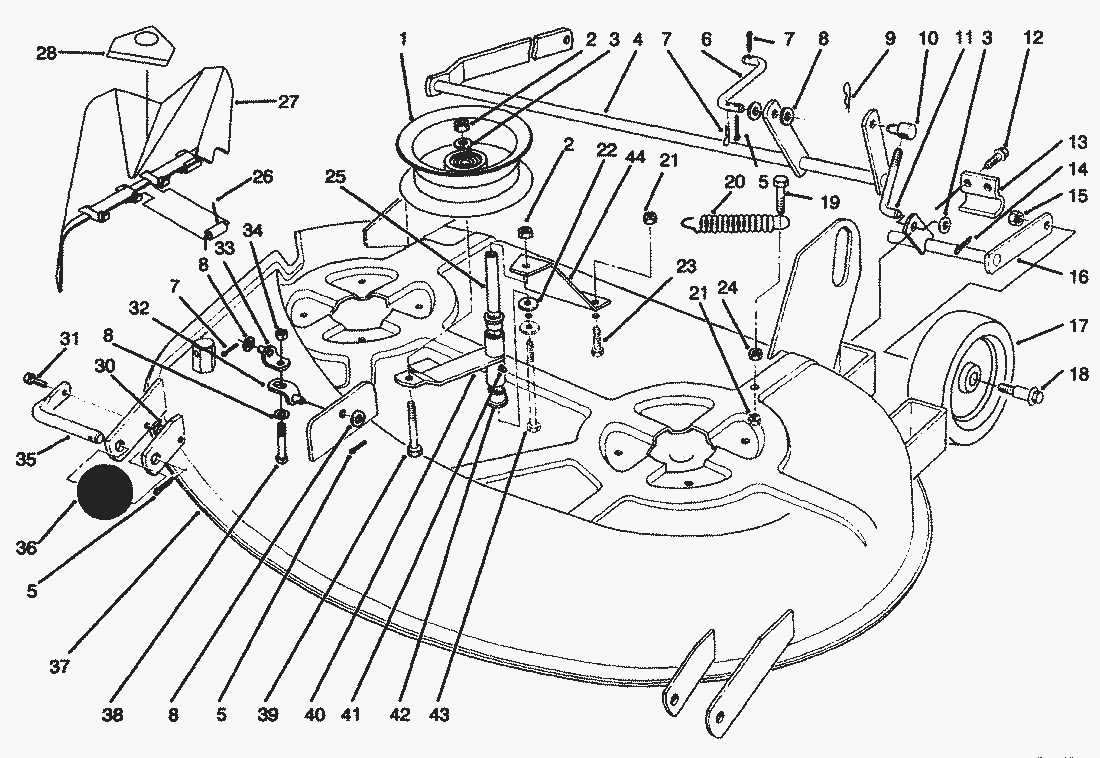

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Spannrolle92-7082
2Mutter3296-39
3Scheibe3256-24
4Hubwelle78-8011-03
5Splint3272-21
6Gestaenge78-8071
7Cotter-Hair Pin933506
8Scheibe3256-26
9Cotter-Hair Pin933504
10Zapfen110656
11Gestaenge121010
12Screw926715
13Klammer78-6400-03
14Splint3272-6
15Hex Locknut32146-2
16Shaft-L.H.92-7073-03
17Rad110506
18Bolzen (5)5188
19Schraube322-6
20Feder78-6210
21MUTTER3296-29
22Scheibe (5)2844
23Schraube322-3
24Mutter3217-6
25Distanzbuechse109950
26Spring-Torsion57-6950
27Grasleitstueck93-0317
28Klebeschild93-1122
30MUTTER3296-42
31Schraube321-4
32Hebel86-9240
33Hebel86-9250
34Mutter3218-5
35Rollenachse118960
36Rolle29-4820
38Schraube325-13
39Schraube323-10
40Arm-Idler78-3370-03
41Fettnippel302-26
42Buechse109859
43Schraube323-16
44Aufhaengung78-8091-03
