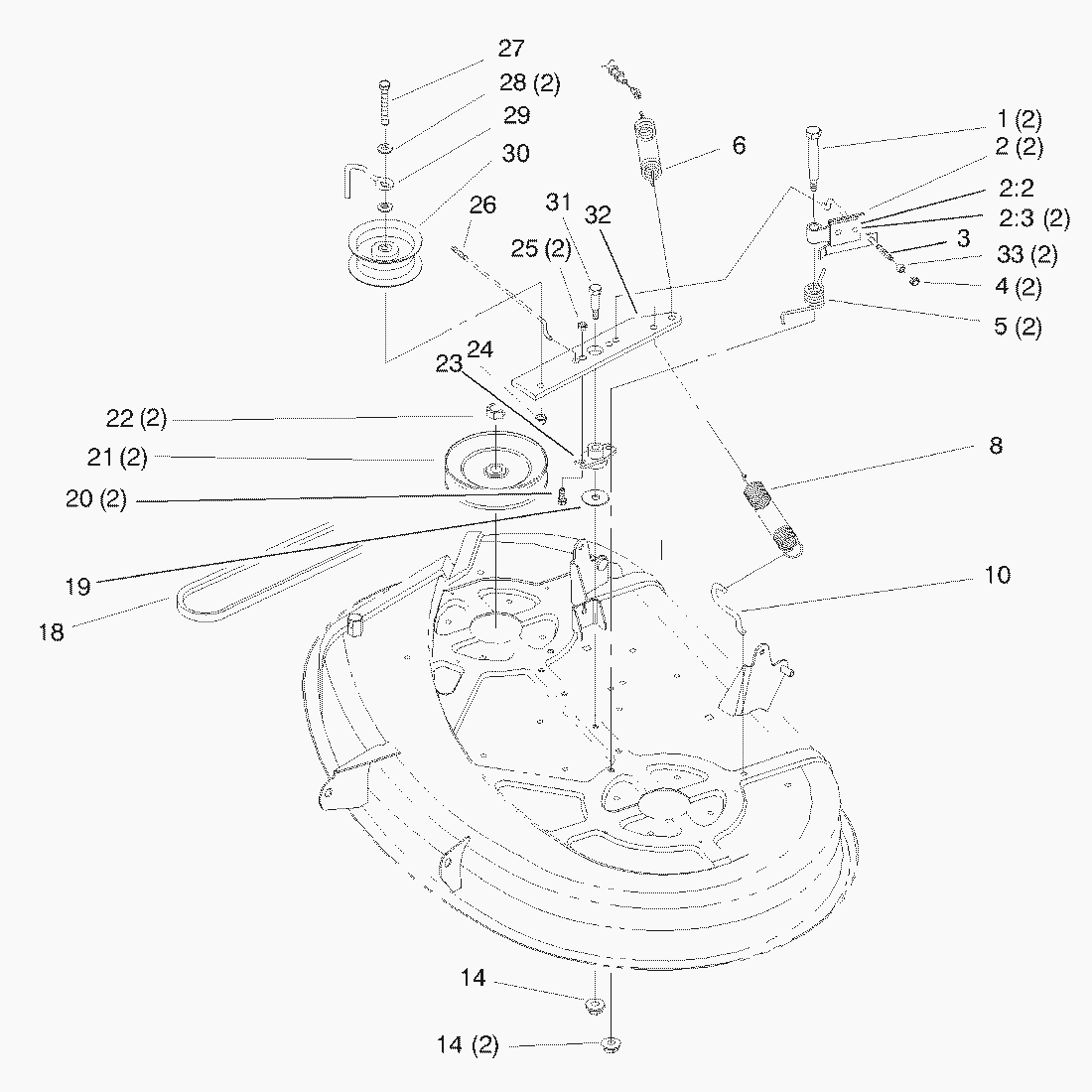

Riemenscheibe & Riemen (38 Schneideinheit) Pulley & Belt Assy. (38 Cutting Unit)
Ersatzteillisten für Toro Roth / TORO Riemenscheibe & Riemen (38 Schneideinheit) Pulley & Belt Assy. (38 Cutting Unit)
Pos.
Bezeichnung
Ersatzteilnummer
1
Bolt-Shoulder
88-4590
2
Brake-Deck (Incl. Ref.
88-6100
22
Pad-Brake
56-9830
23
Niete
3290-282
3
Rod-Deck Brake L.H.
88-5550
4
MUTTER
3296-42
5
Spring-Torsion
88-5910
6
Spring-Deck Engage
88-6130
8
Zugfeder
92-8934
10
Hook-Spring Return
88-5970
14
Mutter
3296-58
18
V-Belt-Deck
88-6250
19
Scheibe
3256-68
20
Schraube
322-5
21
Pulley-Deck
88-5330
22
Mutter
3219-6
23
Bushing-Idler Arm
88-4980
24
Mutter
3296-39
25
MUTTER
3296-29
26
Rod-Deck Brake R.H.
88-5540
27
Schraube
323-12
28
Scheibe
3256-24
29
Guide-Idler Belt
88-5070
30
Pulley-Idler
88-5630
31
Bolt-Shoulder
7-0030
32
Spannarm
88-4870-03
33
Ball-Swivel
67-0710
