Zurück zu
>
Roth / TORO
>
Aufsitzmäher
>
Traktor
>
16-44 HXL
>
393/71218
>
6900001
>
Rahmen

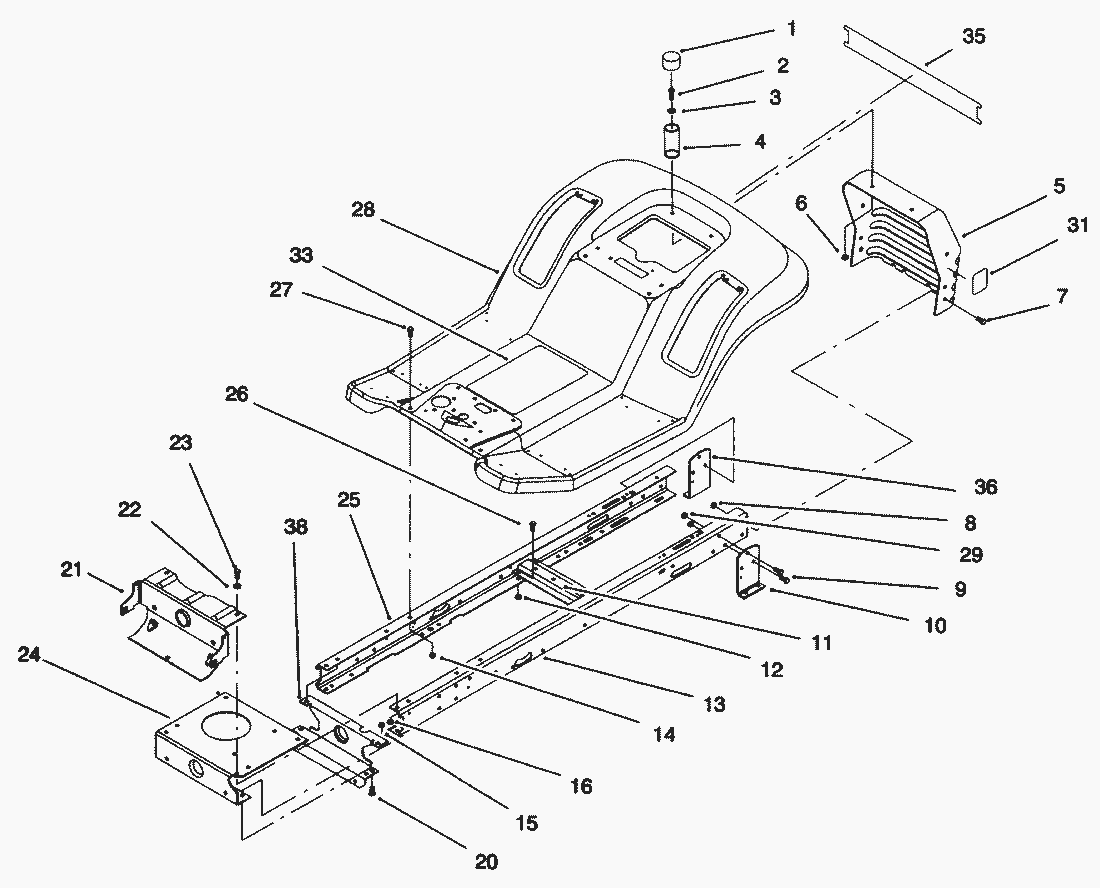

Ersatzteillisten für Toro Roth / TORO Rahmen
Pos.
Bezeichnung
Ersatzteilnummer
1
Kappe
701178
2
Schraube
322-5
3
Scheibe
3256-23
4
Feder
88-6220
5
Panel-Rear Hitch
88-3940
6
MUTTER
3296-29
7
Schraube
322-3
8
MUTTER
3296-29
9
Schraube
322-3
10
Bracket-Trans. Mtg. L.H.
93-3857
11
Bracket-Idler Pivot
88-4620
12
MUTTER
3296-29
13
Frame-Rail L.H.
94-1999
14
MUTTER
3296-29
15
MUTTER
3296-29
16
MUTTER
3296-29
20
Schraube
322-3
21
Support-Front Axle
93-3834
22
Scheibe
3256-23
23
Schraube
322-3
24
Plate-Engine Mount
88-4630
25
Frame-Rail R.H.
94-1998
26
Schraube
322-3
27
Schraube
322-3
28
Body-Rear
88-3840
29
MUTTER
3296-29
31
Klebeschild
93-6678
33
Klebeschild
93-6676
35
Namensschild
94-3530
36
Bracket-Trans. Mtg. R.H.
93-3856
38
Support-Rear
93-3831
