> Roth / TORO > Aufsitzmäher > Traktor > 212-H > 303/R2-12OE01 > 1000001 > Rahmen

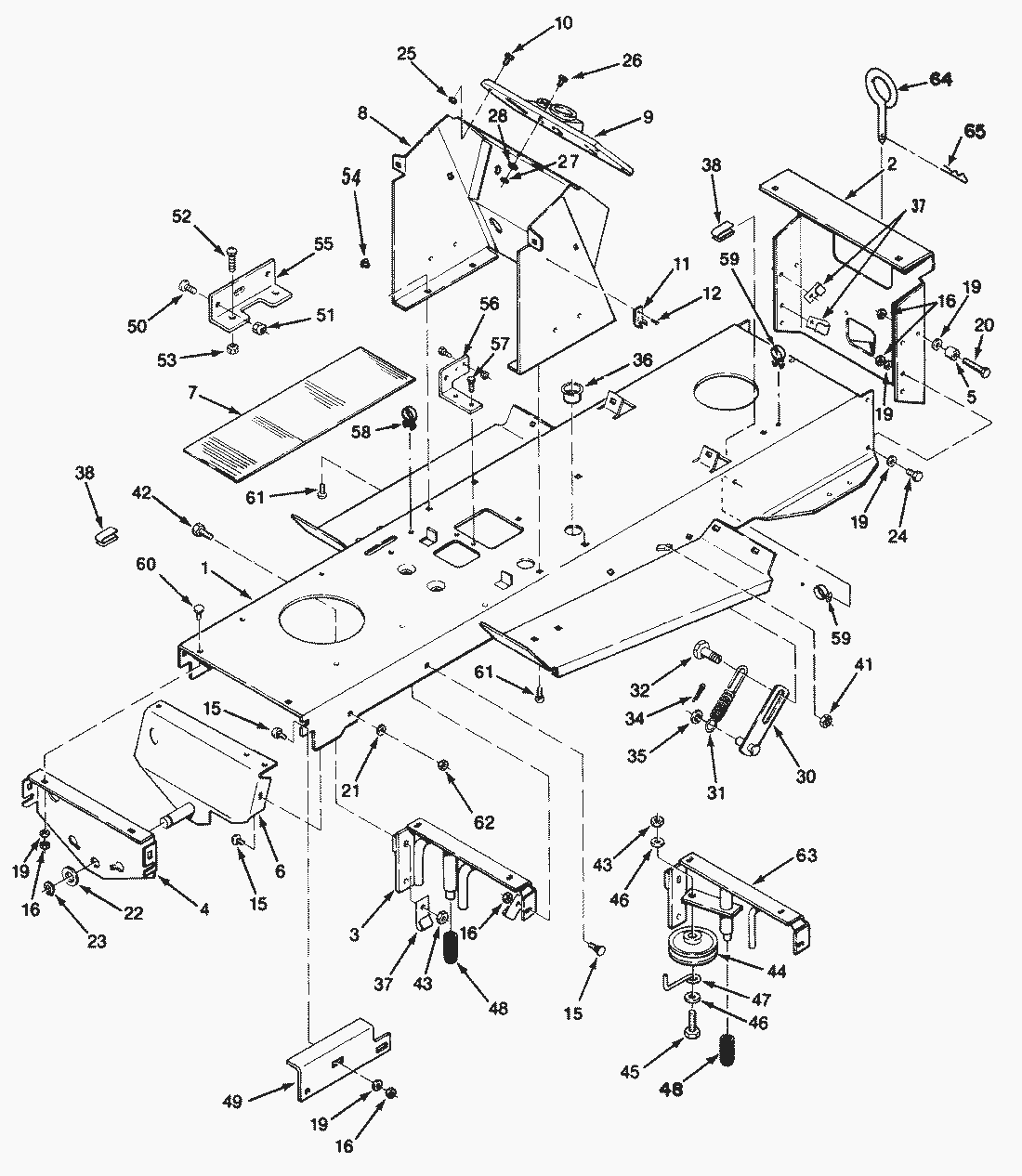

Ersatzteillisten für Toro Roth / TORO Rahmen




Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Frame78-1640
2Plate-Rear Drawbar114417
3Plate-Frame Support (212-H)112850
4Achsaufhaengung111397
5Roller-Cam114610
6Platte112977
7Fussbelag110180
8Hoodstand78-8430
9Konsole111467
10Screw-Pan Hd.111499
11Halter117343
12Rivet-Pop117431
15Schraube3230-16
16MUTTER3296-29
19Scheibe3256-23
20Schraube322-6
21Federring3254-2
22Scheibe (10)1278
Scheibe (10)5210
23Ring32120-93
24Schraube322-3
25Nut-Hex915740
26Screw910837
27Mutter3217-5
28Federring3253-3
30Stellhebel111524
31Feder111527
32Bolzen78-1670
34Splint3272-16
35Scheibe 2000 (20)920242
36Buechse938031
37Klemme8830
37
38Retainer113116
41Mutter109779
42Schraube323-7
43Mutter3296-39
44Pulley-Idler110370
45Schraube323-10
46Scheibe3256-24
47Riemenfuehrung109230
48Grip111439
49Bracket-L.H.114989
Bracket-R.H.114990
50Screw960152
51MUTTER3296-42
52Screw910796
53Nut-Hex915740
54Plug-Nylon938050
55Sicherungshalter117142
56Bracket-Switch78-2050
57Screw-Machine926640
58Rohrschelle115860
59Clip-Snap-In115858
60Carriage Bolt900036
61Bolt926697
62Eslok Nut915112
63Plate-Frame Support (212-5)114851
64Bolzen106634
65Cotter-Hairpin933505
