> Roth / TORO > Handgeräte > Schneefräsen > einstufig > CR 20 R > 609/38110 C > 7000001 > Motor (Modelle Nr. 38115C & 38116C)

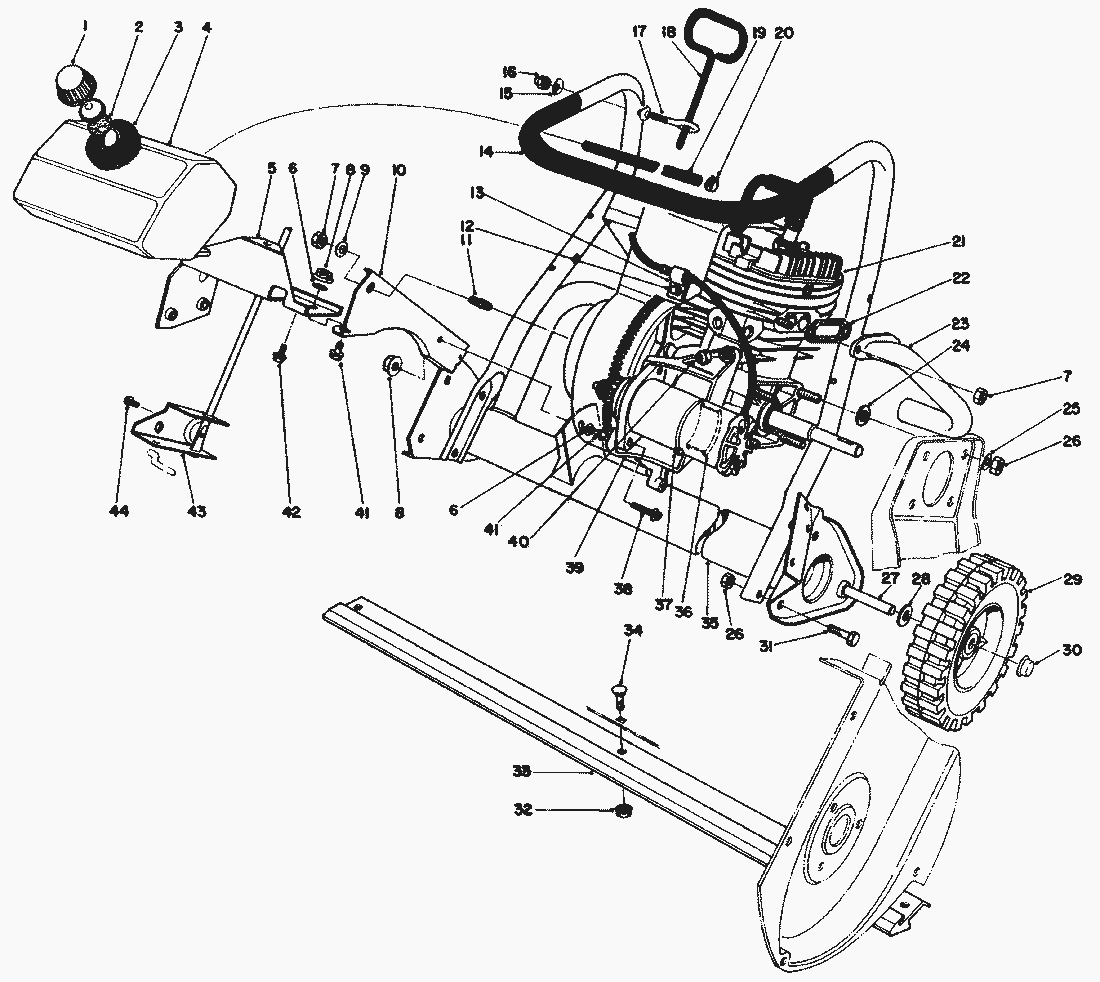

Ersatzteillisten für Toro Roth / TORO Motor (Modelle Nr. 38115C & 38116C)

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Tankdeckel	42-0680
2	Dichtung	20-4620
3	Schutzgummi	25-1610
4	Tank	39-8670
5	Support-Gas Tank	49-1550
6	Scheibe	3290-244
7	Mutter	32152-4
8	Nut-Flange	32128-30
9	Scheibe	7-3315
10	Motorhalterung	49-1570
11	Stud	38-8710
12	Schraube	32144-10
13	Cable Clamp	2412-65
14	Lower Handle	49-1360
15	Scheibe	3-7501
16	Mutter	32111-7
17	Augenschraube	52-7120
18	Rod-Vane Adjustment	49-1600
19	Fuel Line	49-2480
20	Clamp	2412-86
21	Engine	49-1560
22	Dichtung	23-3810
23	Auslassrohr	52-7200
24	Scheibe	4-2390
25	Scheibe	3256-23
26	MUTTER	3296-29
27	Achse	27-0060
28	Scheibe	3256-24
29	Rad	23-3250
30	Sicherungskappe	3290-320
31	Schraube	322-3
32	Mutter	32149-2
33	Schuerfleiste	23-3170
34	Imbusschraube	52-7130
35	Auspuff	49-1540
36	Motor Support-Rear	28-9120
37	Kabelband	3290-379
38	Thread Forming Screw	32144-26
39	Bracket-Motor Mounting	51-2990
40	MUTTER	3296-42
41	Screw	3234-23
42	Schraube	32144-4
43	Halter	39-0840
44	SCHRAUBE	12-5450
	Loose Parts	12-4309
