> Roth / TORO > Handgeräte > Schneefräsen > einstufig > CR 20 R > 609/38110 C > 0000001 > Motor (Modell-Nr. 38115C)

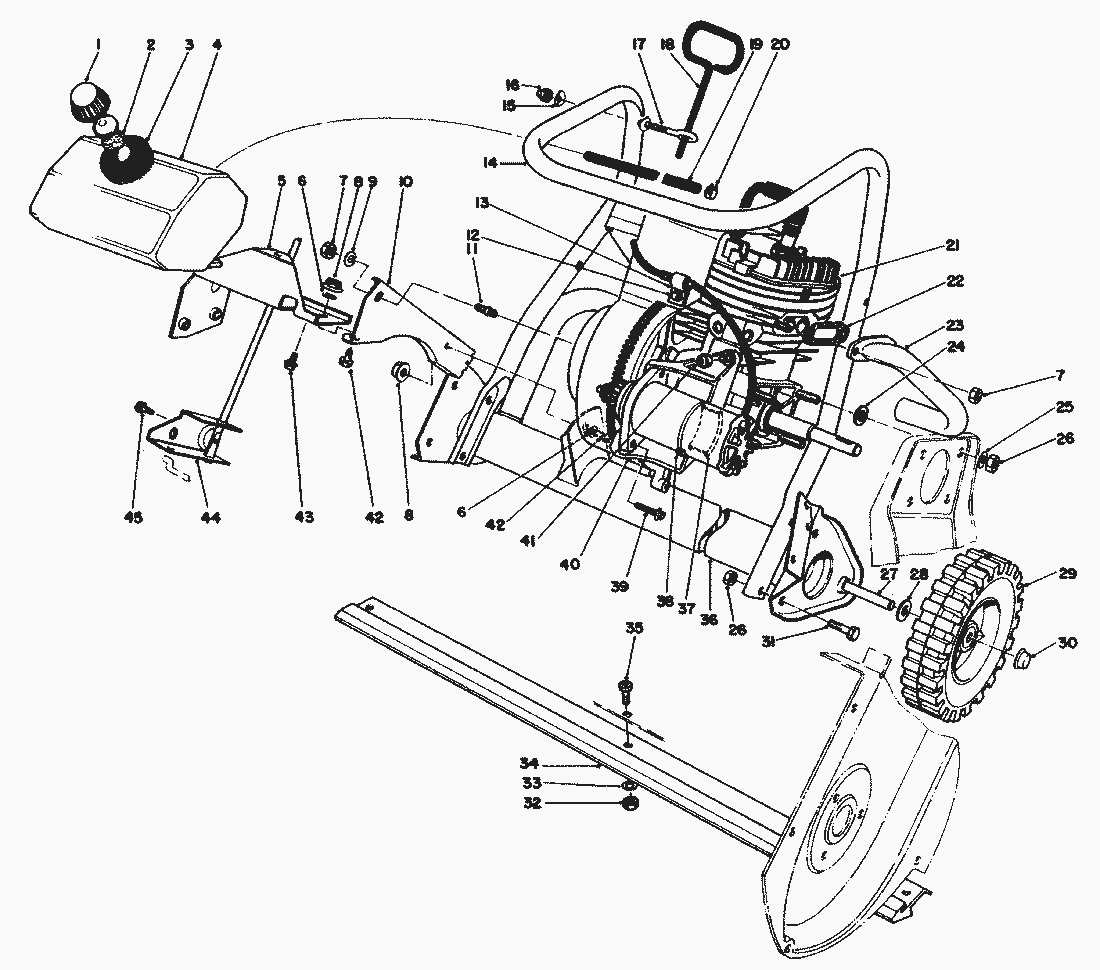

Ersatzteillisten für Toro Roth / TORO Motor (Modell-Nr. 38115C)




Pos.BezeichnungErsatzteilnummer
0680 Gas Cap Assembly (Incl. Ref.42
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
2Dichtung20-4620
3Schutzgummi25-1610
4Tank39-8670
5Support-Gas Tank49-1550
6Scheibe3290-244
7Locknut321524
8Nut-Flange32128-30
9Scheibe7-3315
10Motorhalterung49-1570
11Stud38-8710
12Schraube32144-10
13Cable Clamp2412-65
14Lower Handle49-1360
15Scheibe3-7501
16Mutter32111-7
17Augenschraube52-7120
18Rod-Vane Adjustment49-1600
19Fuel Line49-2480
20Clamp2412-86
21
22Dichtung23-3810
23Auslassrohr52-7200
24Scheibe4-2390
25Scheibe3256-23
26MUTTER3296-29
27Achse27-0060
28Scheibe3256-24
29Rad23-3250
30Sicherungskappe3290-320
31Schraube322-3
32STOPMUTTER3296-56
33scheibe3256-22
34Schuerfleiste23-3170
35Imbusschraube52-7130
36Auspuff49-1540
37Motor Support-Rear28-9120
38Kabelband3290-379
39Thread Forming Screw32144-26
40Bracket-Motor Mounting51-2990
41MUTTER3296-42
42Screw3234-23
43Schraube32144-4
44Halter39-0840
45Schraube32144-1
Loose Parts12-4309
