Motor Betätigungen

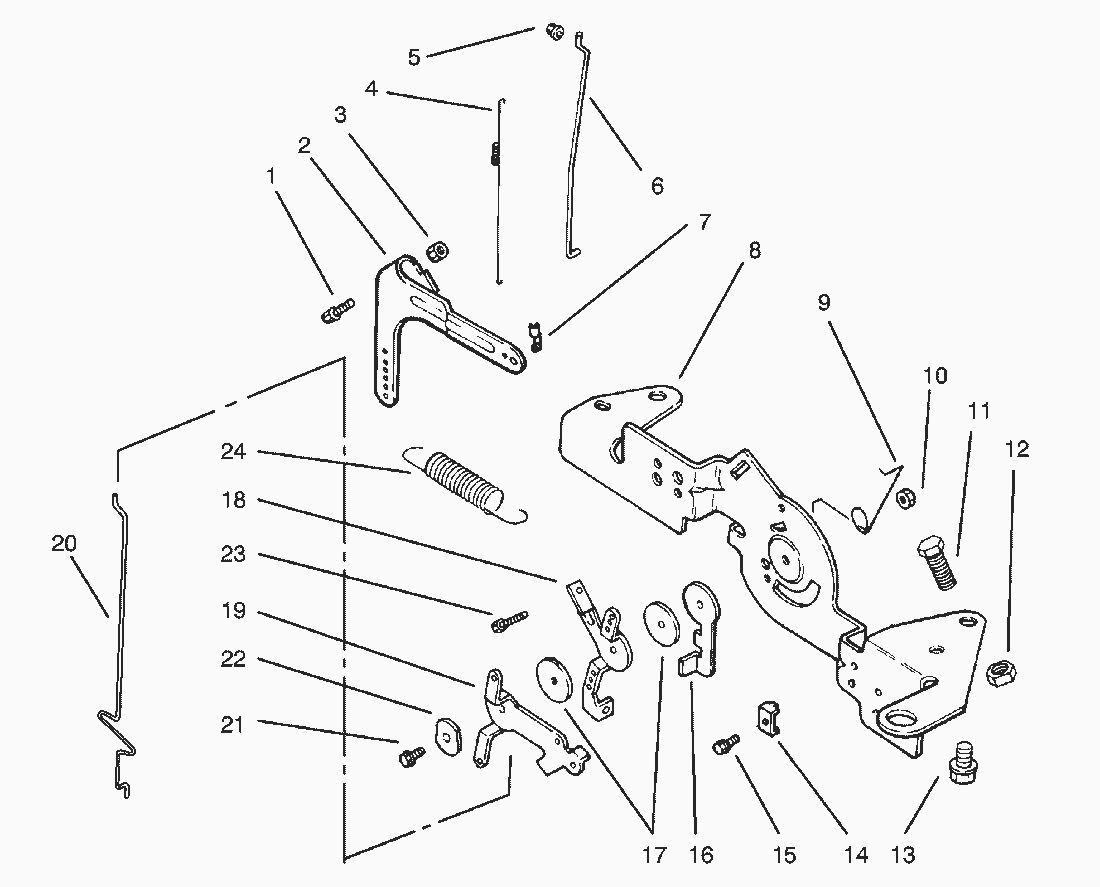

Ersatzteillisten für Toro Roth / TORO Motor Betätigungen
Pos.
Bezeichnung
Ersatzteilnummer
1
Screw M6 x 1.0 x 25
Sm-0642025
2
Reglerhebel
24 090 14
3
Mutter
M-0641060
4
Feder
24 089 01
5
Buechse
25 158 08
6
Gasgestaenge
24 079 04
7
Buechse
25 158 11
8
Bracket-Control (Only On: 72103, 72083)
24 126 13
9
Feder
24 089 03
10
Nut M5x0.8 (Only On: 72103, 72083)
M-0547050
11
Screw M5x0.8x16
Sm-0545016
12
Nut-Hex M4x0.7 (Only On: 72103, 72083)
M-0446030
13
Screw M6x1.0x16
Sm-0645016
14
Klammer
12 237 01
15
Screw M5x0.8x16
Sm-0545016
16
Hebel
24 090 07
17
Scheibe
24 468 01
18
Hebel
24 090 03
19
Hebel
24 090 05
20
Chokegestaenge
24 079 05
21
Schraube
Sm-0545020
22
Scheibe
41 468 03
23
Screw M4x0.7x25
M-0403025
24
Reglerfeder
24 089 15
