Ersatzteillisten für Toro Roth / TORO Motor (B&S Modell 28Q777-0668-E1)

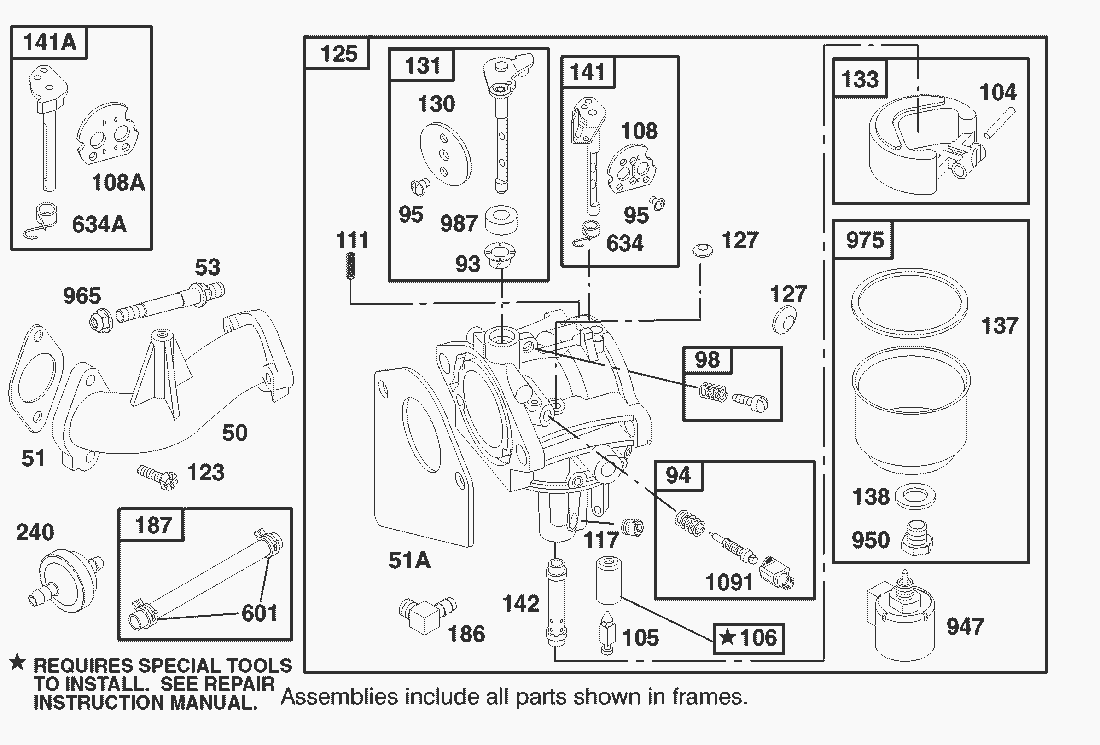

Pos.	Bezeichnung	Ersatzteilnummer
50	Manifold-Intake	214047
51	Gasket-Carb (Carb to Elbow)	272465
53	Stud-Carb Mtg	94637
93	Bushing-Throttle	281346
95	Schraube	94098
94	Duese	498030
98	Duese	495800
104	Pin-Float Hinge	231789
105	Valve Assy.-Inlet Needle	231855
106	Inlet Valve Seat	231854
108	Valve-Choke	224558
108	Duese	224540
111	Druckfeder	262715
117	Jet-Main (Standard)	232118
	Jet-Main (High Altitude)	232119
123	Schraube	94913
125	Carburetor	499153
127
130	Valve-Throttle	224539
131	Drosselwelle	494379
133	Schwimmer	494381
137	Gasket-Float Bowl	281165
138	Washer-Float Bowl Screw	281164
141	Chokewelle M. Klappe	495097
141	Chokehebel	495931
142	Duesenstock	232117
186	Elbow-Fuel Pipe	493496
187	Line-Fuel	298049
240	Filter-Fuel (In Fuel Line)	394358
601	Klammer	93053
634	Dichtring	494453
634	*** keine Bezeichnung vorhanden	494455
947	Magnetventil	497672
950	Screw-Fuel Bowl	94642
965	Stopmutter	94010
975	Schwimmergehaeuse	495933
987	Dichtung	281166
1091	Anschlagkappe	281364

Gebrauchsanweisungen

Pos.	Bezeichnung	Ersatzteilnummer
	Piston Assy. (.020 O.S.) 66 7_627020 1 71216 Piston Assy. (.020 O.S.)	495978
	Rind Set (.030 O.S.) 71 7_627020 1 71216 Rind Set (.030 O.S.)	495855
	Ring Set (.020 O.S.) 70 7_627020 1 71216 Ring Set (.020 O.S.)	495851
	Gasket-Crkcse Cover, 1/64 Thick 12 10 _8790030 1 S2-12B502 Gasket-Crkcse Cover, 1/64 Thick	271916
	Screw-Conn. Rod (1 57/64 Long) 32 77 7_627020 1 71216 Screw-Conn. Rod (1 57/64 Long)	94695
	Piston Assy. (.030 O.S.) 67 7_627020 1 71216 Piston Assy. (.030 O.S.)	495979
	Piston Assy. (.010 O.S.) 65 7_627020 1 71216 Piston Assy. (.010 O.S.)	495977
	Ring Set (.010 O.S.) 69 7_627020 1 71216 Ring Set (.010 O.S.)	495852
	Screw-Conn. Rod (1 5/8 Long) 78 7_627020 1 71216 Screw-Conn. Rod (1 5/8 Long)	94648

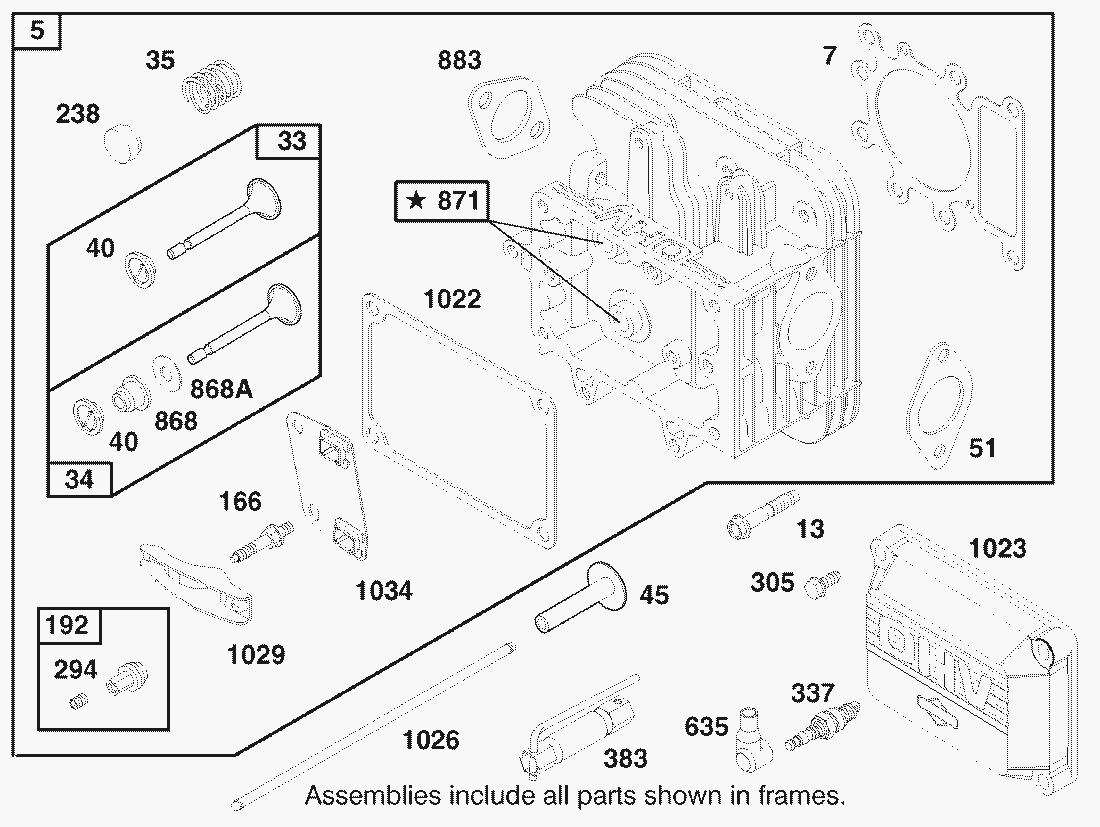

Pos.	Bezeichnung	Ersatzteilnummer
5	Head-Cylinder	495858
7	Gasket-Cylinder Head	273280
13	Screw-Cylinder Head	94728
33	Auslass-Ventil	495856
34	Valve-lntake	495857
35	Spring-Valve	262811
40	Retainer-Valve	224641
45	Tappet-Valve	262411
51	Gasket-Carb. Mounting	272569
166	Stud-Rocker Arm	94555
192	Ball & Screw-Rocker Arm	492160
238	Cap-Valve	262836
294	Screw-Set	810104
305	Screw-Hex. Washer Hd.	94786
337	Plug-Spark	491055
383	Wrench-Spark Plug	89838
635	Elbow-Spark Plug	280872
868	Ventildichtung	494435
868	Ventildichtung	272610
871	Bushing-Guide (Intake and Exhaust)	262835
883	Auspuffdichtung (10)	272293
1022	Gasket-Rocker Cover	272475
1023	Cover-Rocker	214314
1026	Rod-Push (Intake) Note: 495136 Rod-Push (Exhaust)	494432
1029	Arm-Rocker	224554
1034	Ventilfuehrung	495248

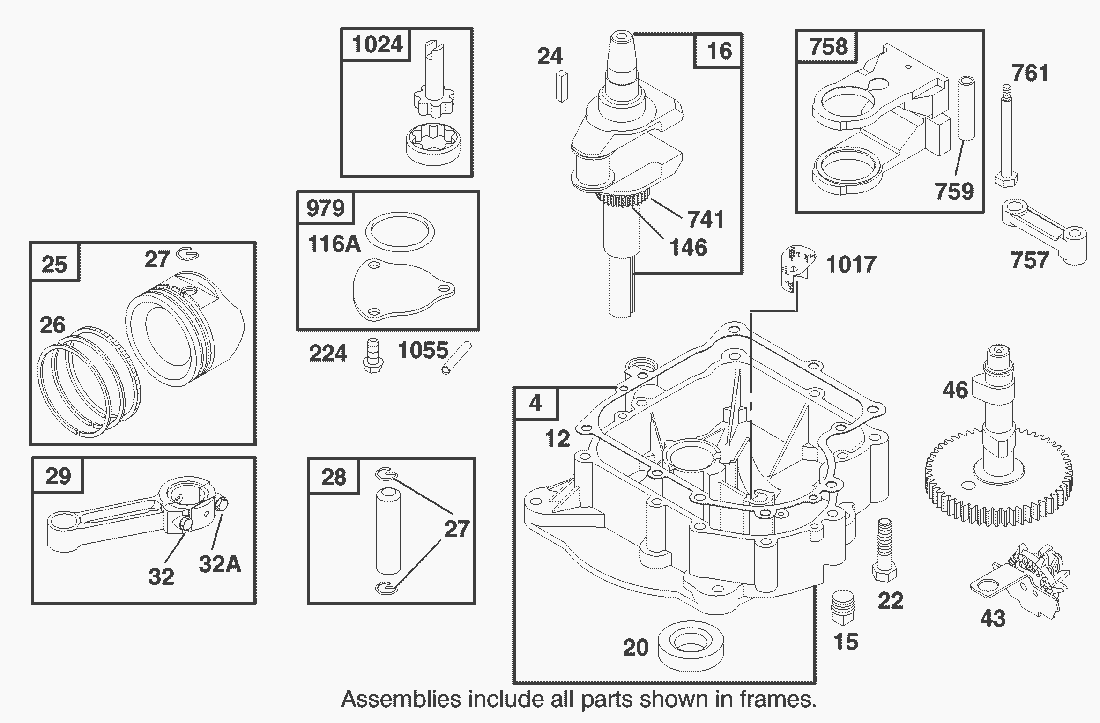

Pos.	Bezeichnung	Ersatzteilnummer
4	Motorgrundplatte	496742
	Dichtung - 005	271997
	Dichtung - 009	271996
15	Plug-Oil Drain	94239
16	Crankshaft	498971
20	Seal-Oil	291675
22	Screw-Base Mtg. Sem	94624
24	Key-Flywheel	222698
25	Kolben M. Ringe	495860
26	Kolbenringe	495854
27	Bolzensicherung	263129
28	Kolbenbolzen	498319
	Kolbenbolzen	498320
29	Rod-Connecting	494504
	GRASFANGBOX UT.30LT. 586	495490
43	Reglerrad	490815
46	Gear-Cam	496885
116	O-Ring	281402
146	Keil	94196
224	*** keine Bezeichnung vorhanden	94905
741	Gear-Timing	262932
757	Link-Counterweight	213998
758	Counterweight Assy.	399891
759	Pin-Counterweight	230787
761	Screw-Counterweight	94593
979	Abdeckung	496745
1017	Screen-Oil	225076
1024	Oelpumpe	493884
1055	Tube-Oil Pump	231931

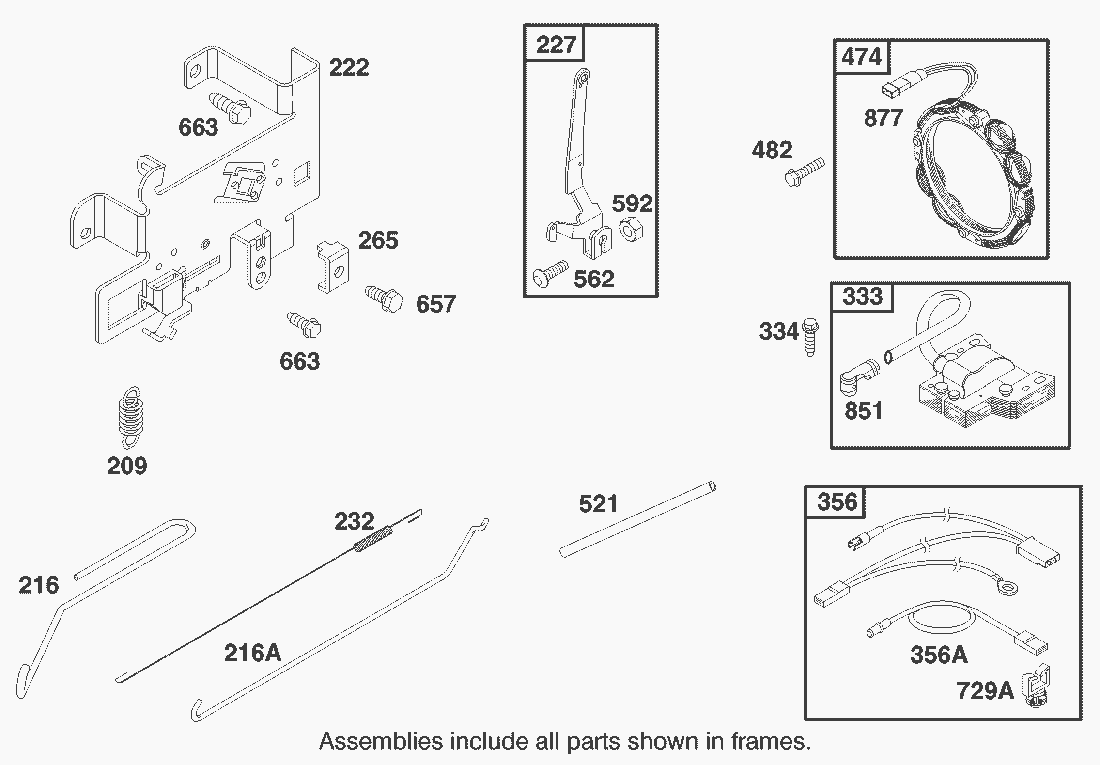

Pos.	Bezeichnung	Ersatzteilnummer
209	Spring, Governor	260695
216	Gestaenge	262766
216	Link-Governor	262767
222	Plate-Governor Control	495611
227	Reglerhebel	493935
232	Feder	262785
265	Clamp, Casing	221535
333	Armature-Magneto	495859
334	Screw-Armature Mounting	94731
356	Wire Stop	497708
356	Wire Stop	494705
474	Stator-Alternator (Dual Circuit)	393474
482	Screw-Sem	93621
521	Shielding-Cable	272699
562	Schraube	94907
592	Mutter	231978
657	Schraube	94906
729	Kabelklemme	281390
851	Terminal-Ignition Cable	493880
877	Diode	393456
