> Roth / TORO > Aufsitzmäher > Traktor > 14-38 HXL > 392/71217 > 7900001 > Motor (B&S Modell 28N707-0131-01)

Ersatzteillisten für Toro Roth / TORO Motor (B&S Modell 28N707-0131-01)


Ersatzteilliste 1
Ersatzteilliste 2
Ersatzteilliste 3
Ersatzteilliste 4
Ersatzteilliste 5
Ersatzteilliste 6
Ersatzteilliste 7
Ersatzteilliste 8
Ersatzteilliste 9


Pos.BezeichnungErsatzteilnummer
Screw-Conn. Rod (1 5/8 Long) 78 7_627020 1 71216 Screw-Conn. Rod (1 5/8 Long)94648
Ring Set (.010 O.S.) 69 7_627020 1 71216 Ring Set (.010 O.S.)495852
Piston Assy. (.010 O.S.) 65 7_627020 1 71216 Piston Assy. (.010 O.S.)495977
Piston Assy. (.030 O.S.) 67 7_627020 1 71216 Piston Assy. (.030 O.S.)495979
Screw-Conn. Rod (1 57/64 Long) 32 77 7_627020 1 71216 Screw-Conn. Rod (1 57/64 Long)94695
Gasket-Crkcse Cover, 1/64 Thick 12 10 _8790030 1 S2-12B502 Gasket-Crkcse Cover, 1/64 Thick271916
Ring Set (.020 O.S.) 70 7_627020 1 71216 Ring Set (.020 O.S.)495851
Rind Set (.030 O.S.) 71 7_627020 1 71216 Rind Set (.030 O.S.)495855
Pin Assembly-Piston-.005 O.S. 29 1_366010 1 38160 Pin Assembly-Piston-.005 O.S.391286
Piston Assy. (.020 O.S.) 66 7_627020 1 71216 Piston Assy. (.020 O.S.)495978
Ersatzteilliste

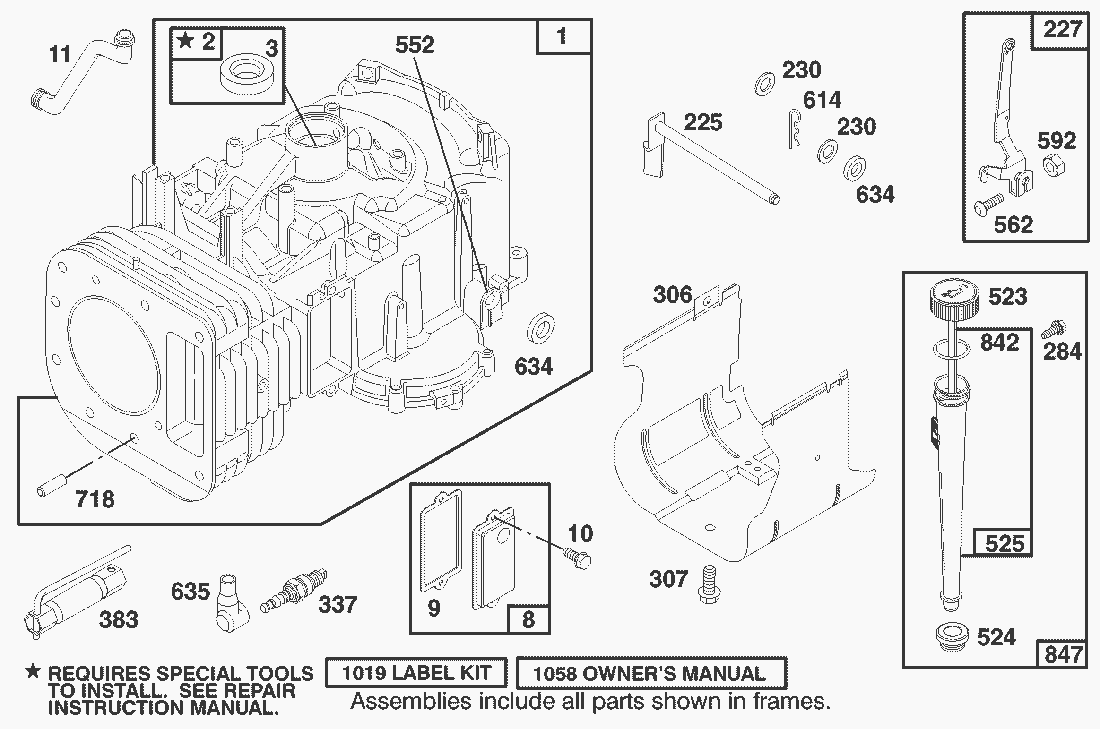

Pos.BezeichnungErsatzteilnummer
1Cylinder Assembly496412
2Sieb399265
3Seal-Oil391086
8Entluefter495735
9Dichtung t27803
10Schraube94621
11Tube-Breather281246
225Reglerhebel495157
227Reglerhebel493935
230Scheibe94742
284Screw-Sem94073
306Shield-Cylinder225020
307Screw-Cylinder Shield Mtg. Sem94623
337Plug-Spark491055
383Wrench-Spark Plug89838
523Cap and Dipstick Oil Filler495230
524Seal-Filler Tube281370
525Rohr F. Oelmeástab496113
552Bushing-Gov. Crank231597
562Bolzen92613
592Mutter231082
614Splint93306
634Dichtring491323
635Elbow-Spark Plug280872
718Pin-Cylinder230192
842Seal-Oil Filler Cap270920
847Oeleinfuellrohr496415
1019Label Kit496758
1058Owner s Manual273132
Ersatzteilliste

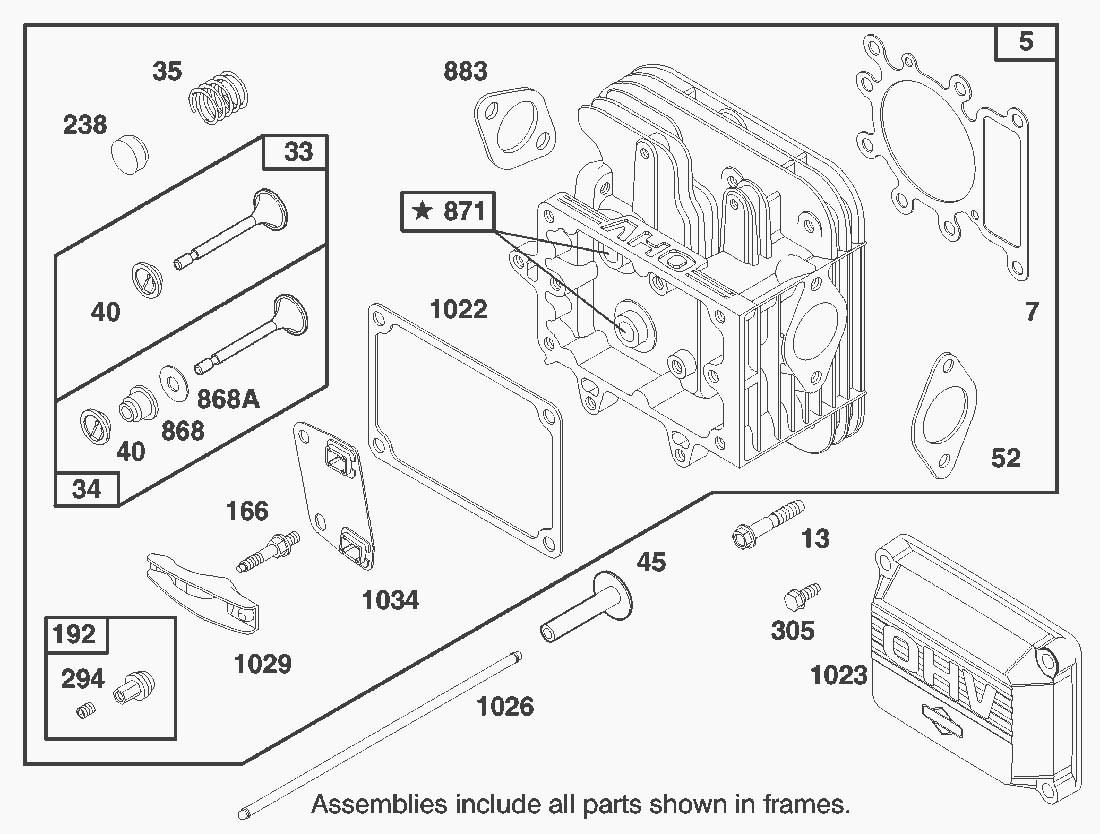

Pos.BezeichnungErsatzteilnummer
5Head-Cylinder495858
7Gasket-Cylinder Head272614
13Screw-Cylinder Head94728
33Auslass-Ventil495856
34Valve-lntake495857
35Spring-Valve262811
40Retainer-Valve224641
45Tappet-Valve262411
52Gasket-Carb. Mounting272569
166Stud-Rocker Arm94555
192Ball & Screw-Rocker Arm492160
238Cap-Valve262836
294Screw-Set810068
305Screw-Hex. Washer Hd.94786
868Ventildichtung494435
868Ventildichtung272610
871Bushing-Guide (Intake and Exhaust)262835
883Auspuffdichtung (10)272293
1022Gasket-Rocker Cover272475
1023Cover-Rocker224552
1026Rod-Push (Intake) Note: 495136 Rod-Push (Exhaust)494432
1029Arm-Rocker224554
1034Rod-Push (Intake) Note: 495136 Rod-Push (Exhaust)494432
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
Dichtung - 005271997
Dichtung - 009271996
15Plug-Oil Drain94239
16Crankshaft495162
18Oelwanne Incl.Dicht.+Wedi494238
20Seal-Oil291675
22Screw-Base Mtg. Sem94624
24Key-Flywheel222698
25Piston Assembly (Standard)494860
26Kolbenringe495854
27Kolbenbolzensicherung260924
28Kolbenbolzen299691
29Rod-Connecting494504
GRASFANGBOX UT.30LT. 586495490
46Gear-Cam496884
219Reglerrad490815
741Gear-Timing262932
757Link-Counterweight213998
758Counterweight Assy.399891
759Kolbenbolzen298909
761Screw-Counterweight94593
1020Eccentric262243
1021Pin-Eccentric94160
1044Screw-Hex. Head94673
1045Extension-Crankshaft231828
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
50Manifold-Intake214047
51Gasket-Carb (Carb to Elbow)272465
53Stud-Carb Mtg94637
93Bushing-Throttle281346
95Schraube94098
98Duese495800
104Pin-Float Hinge231789
105Valve Assy.-Inlet Needle231855
106Inlet Valve Seat231854
108Duese224540
117Duese231858
117Duese231850
118Duese495932
123Screw-Elbow Mtg94616
125Carburetor497061
127
130Valve-Throttle224539
131Drosselwelle494379
133Schwimmer494381
137Gasket-Float Bowl281165
138Washer-Float Bowl Screw281164
141Chokehebel495931
142Duesenstock231990
147Duese231985
186Elbow-Fuel Pipe493496
187Benzinleitung393815
240Filter-Fuel (In Fuel Line)394358
601Klammer93053
618Feder262803
634Dichtring398970
634Dichtung281168
947Solenoid497157
965Stopmutter94010
975Schwimmergehaeuse495933
987Dichtung281166
Ersatzteilliste

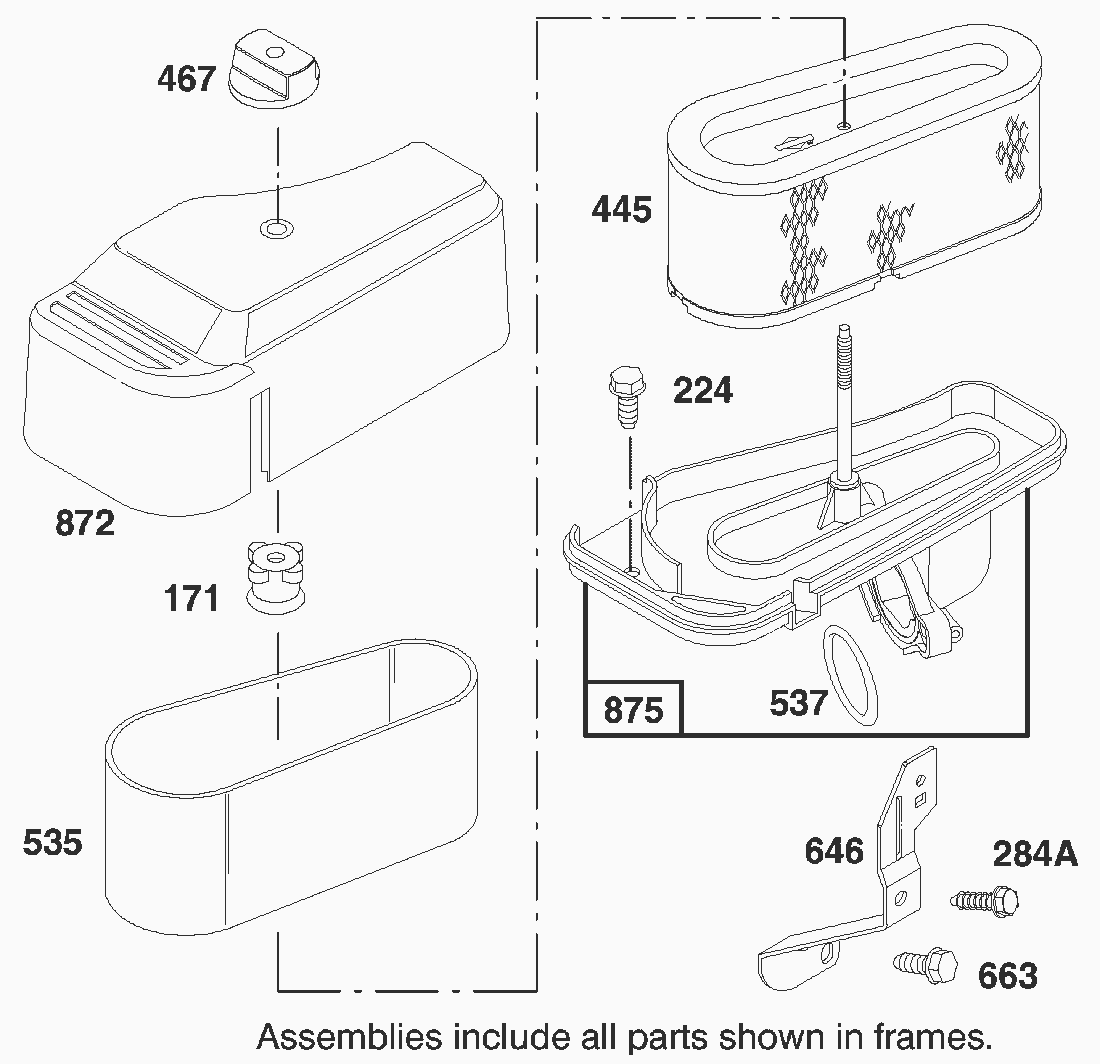

Pos.BezeichnungErsatzteilnummer
171Nut-Air Cleaner Mtg281051
224Screw-Air Cleaner Sem94729
284Screw Hex. Head94704
445Cartridge-Air Cleaner493910
467Knob-Air Cleaner493903
535Element-Air Cleaner272403
537O-Ring281106
646Brace-Air Cleaner224546
663Screw-Clamp Mtg.94620
872Cover-Air Cleaner281361
875Body-Air Cleaner495862
Ersatzteilliste

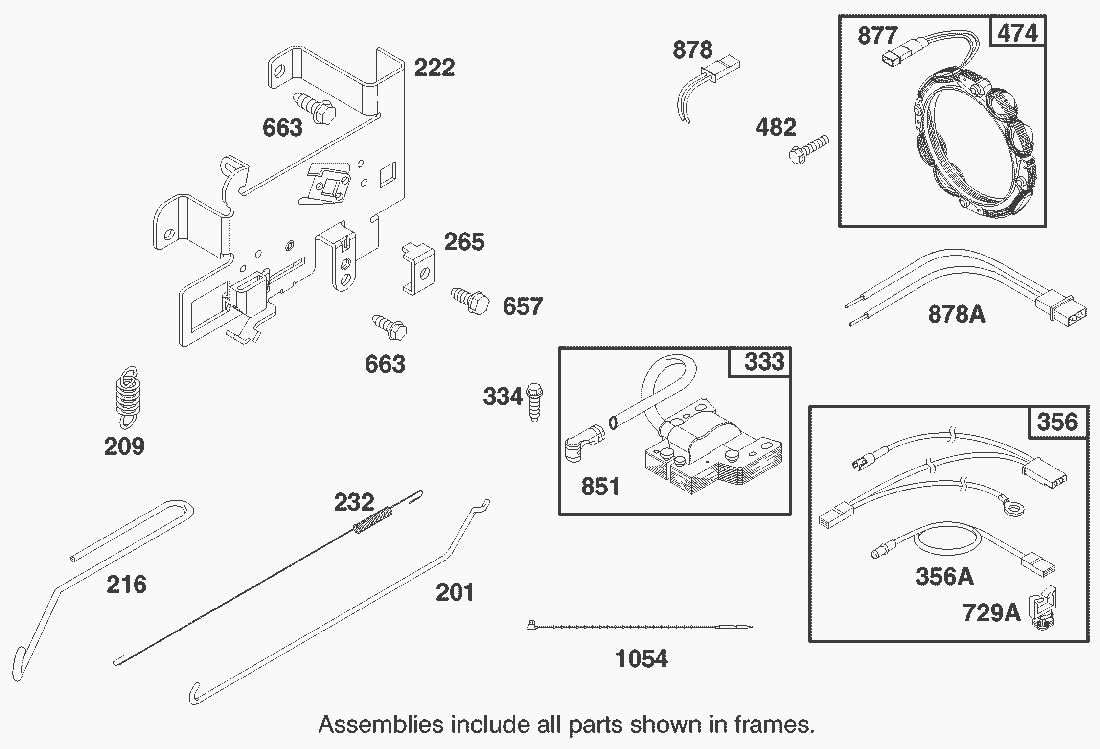

Pos.BezeichnungErsatzteilnummer
201Link-Governor262767
209Spring, Governor260695
216Gestaenge262766
222Plate-Governor Control495611
232Feder262785
265Clamp, Casing221535
333Armature-Magneto495859
334Screw, Breaker Arm Mtg. Sem93381
356Wire Stop497708
356Wire Stop494705
474Stator-Alternator (Dual Circuit)393474
482Screw-Sem93621
657Screw, Sem93496
729Kabelklemme281390
851Terminal-Ignition Cable493880
877Diode393456
878Alternator Harness Assy. (Dual Circuit)393362
878Harness-Alternator399916
1054Tie-Cable270723
Ersatzteilliste

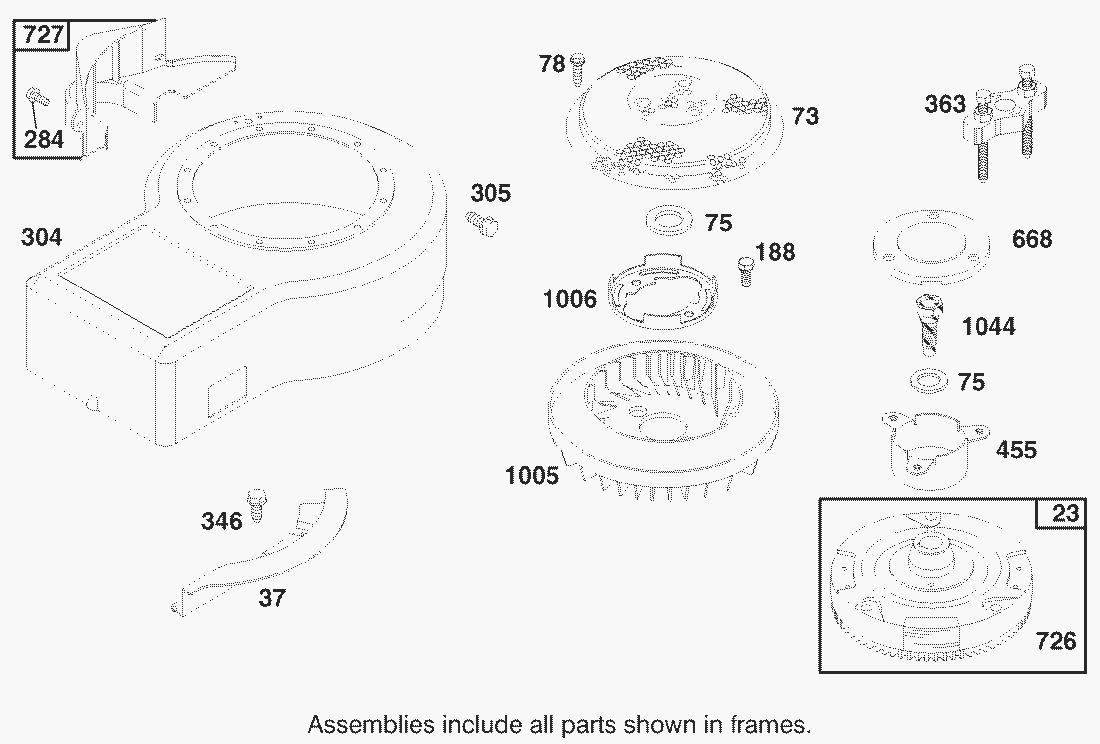

Pos.BezeichnungErsatzteilnummer
23Schwungrad492326
37Guard-Flywheel224502
73Schutzgitter224948
75Washer-Flat225136
78Screw-Sem94954
188Schraube94627
304Housing-Blower496431
346Schraube93705
363Puller-Flywheel(Optional Accessory)19203
455Mitnehmer222561
668Spacer280848
726Gear-Flywheel Ring (Includes Mounting Parts)392134
727Starterdeckel490324
1005Fan-Flywheel281355
1006Mitnehmerblech224413
Ersatzteilliste

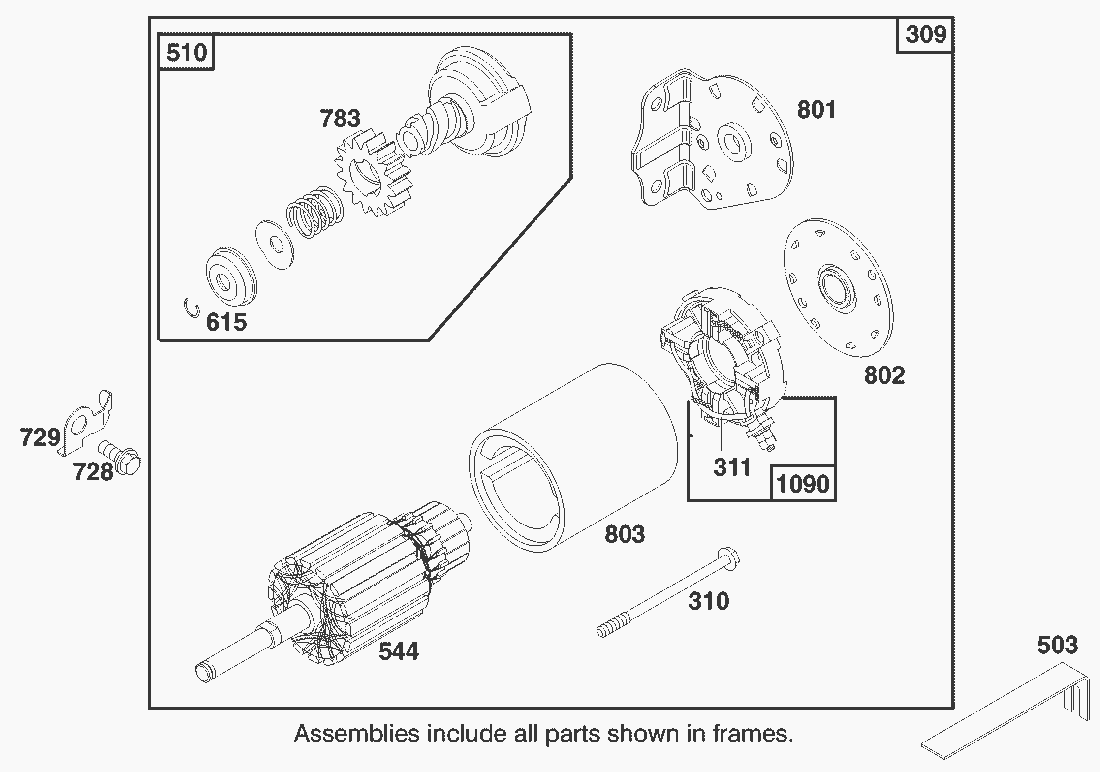

Pos.BezeichnungErsatzteilnummer
309Startermotor497595
310Bolt94003
311Kohlensatz497608
503Strap-Starter806000
510Starterritzel497606
544Starteranker497603
615Retainer263080
728Schraube94627
729Clip-Wire225170
783Gear280104
801Deckel394856
802Plate-Cover497607
803Housing-Starter497604
1090Cap-End497605
Ersatzteilliste

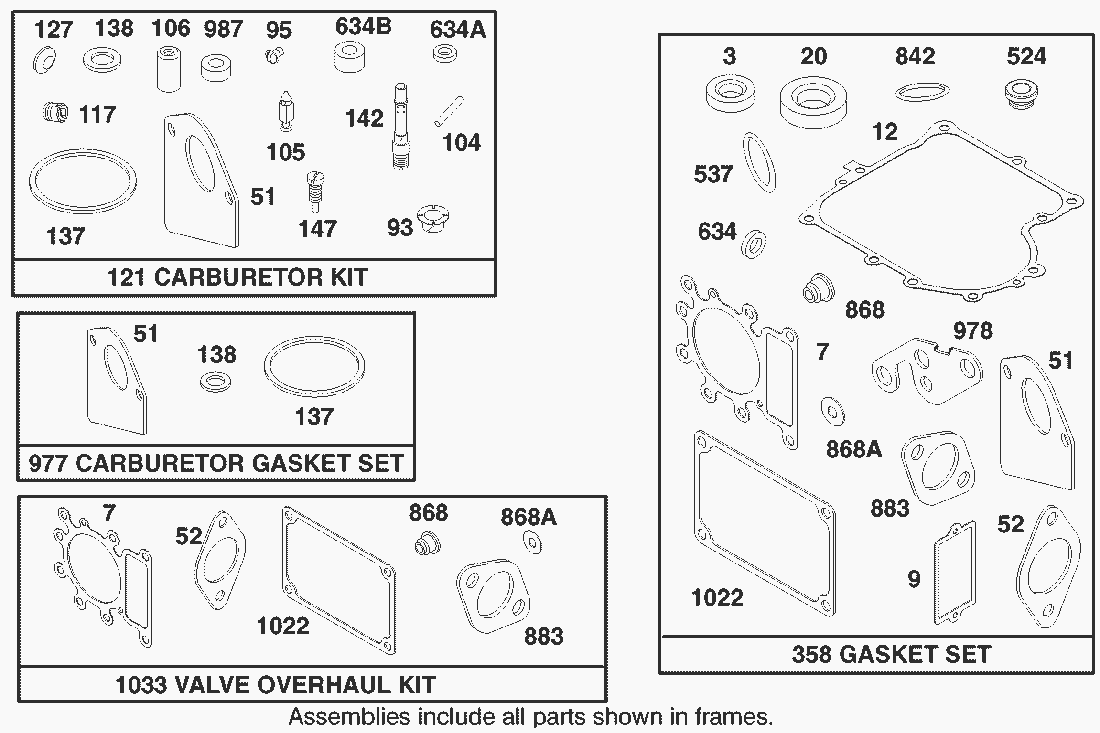

Pos.BezeichnungErsatzteilnummer
121Vergaser Rep.-Satz498116
358Dichtungssatz495993
977Dichtungs-Satz494385
978Gasket-Adapter272888
1033Kopfdichtungssatz495992
