Ersatzteillisten für Toro Roth / TORO Motor B&S (Modell 283707-0156-01)

Pos.	Bezeichnung	Ersatzteilnummer

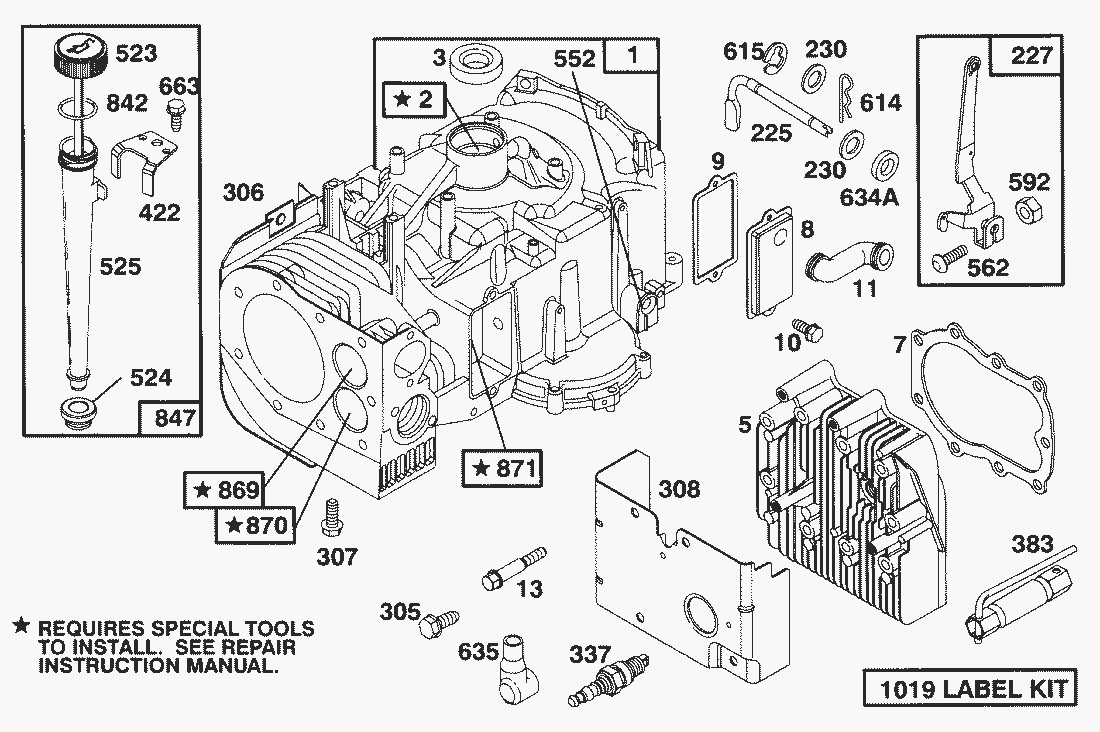

1	Cylinder Assembly	490450
2	Sieb	399265
3	Seal-Oil	391086
5	Zylinderkopf	494240
7	Gasket-Cylinder Head	271866
8	Entluefter	391406
9	Dichtung t	27803
10	Schraube	94621
11	Entluefterrohr	280100
13	Schraube	94622
225	Crank-Governor	231058
227	Reglerhebel	493935
230	Scheibe	94742
305	Screw-Blower Housing Sem	94619
306	Shield-Cylinder	224545
307	Screw-Cylinder Shield Mtg. Sem	94623
308	Cover-Cylinder Head	491490
337	Zuendkerze	802592
383	Wrench-Spark Plug	89838
422	Clamp-Oil Filler Tube	223721
523	Cap and Dipstick Oil Filler	495230
524	Seal-Filler Tube	68838
525	Tube-Oil Filler	280741
552	Bushing-Gov. Crank	231597
562	Bolzen	92613
592	Mutter	231082
614	Splint	93306
615	Halter	93307
634	Dichtring	491323
635	Elbow-Spark Plug	66538
663	Screw-Clamp Mtg.	94620
842	Seal-Oil Filler Cap	270920
847	Oeleinfuellrohr	490474
869	Einlassventil	261463
870	Seat-Exhaust Valve (Std.)	213316
871	Ventilfuehrung	261961
1019	Label Kit	491255

Pos.	Bezeichnung	Ersatzteilnummer

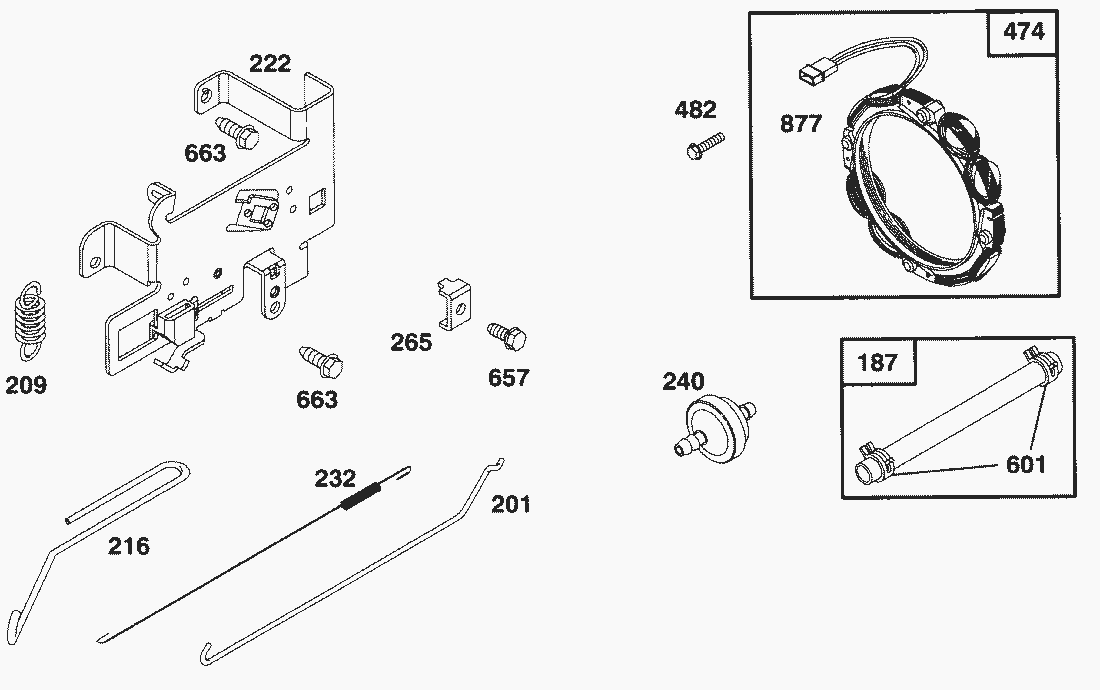

201	Spring-Governor	260871
209	Gestaenge	262766
216	Plate-Governor Control	494887
222	Feder	262785
232	Filter-Fuel (In Fuel Line)	394358
240	Benzinleitung	393815
265	Clamp, Casing	221535
474	Stator-Alternator (Dual Circuit)	393474
482	Screw-Sem	93621
601	Klammer	93053
657	Screw, Sem	93496
877	Diode	393456

Gebrauchsanweisungen

Pos.	Bezeichnung	Ersatzteilnummer
	Ring Set-Piston-.020 O.S. 25 1_366010 1 38160 Ring Set-Piston-.020 O.S.	391782
	Ring Set-Piston-.030 O.S. 26 1_366010 1 38160 Ring Set-Piston-.030 O.S.	391783
	Piston Assy.-.030 O.S. 24 _8790030 1 S2-12B502 Piston Assy.-.030 O.S.	394664
	Piston Assy.-.010 O.S. 22 _8790030 1 S2-12B502 Piston Assy.-.010 O.S.	394662
	Screw-Sem	93535
	Link-Governor	262767
	Gasket-Crkcse Cover, 1/64 Thick 12 10 _8790030 1 S2-12B502 Gasket-Crkcse Cover, 1/64 Thick	271916
	Pin Assembly-Piston-.005 O.S. 29 1_366010 1 38160 Pin Assembly-Piston-.005 O.S.	391286
	Connecting Rod (020 U.S. Crankpin Bore) 60 5834A025 1 71140 Connecting Rod (020 U.S. Crankpin Bore)	490469
	Piston Assy.-.020 O.S. 23 _8790030 1 S2-12B502 Piston Assy.-.020 O.S.	394663

Pos.	Bezeichnung	Ersatzteilnummer

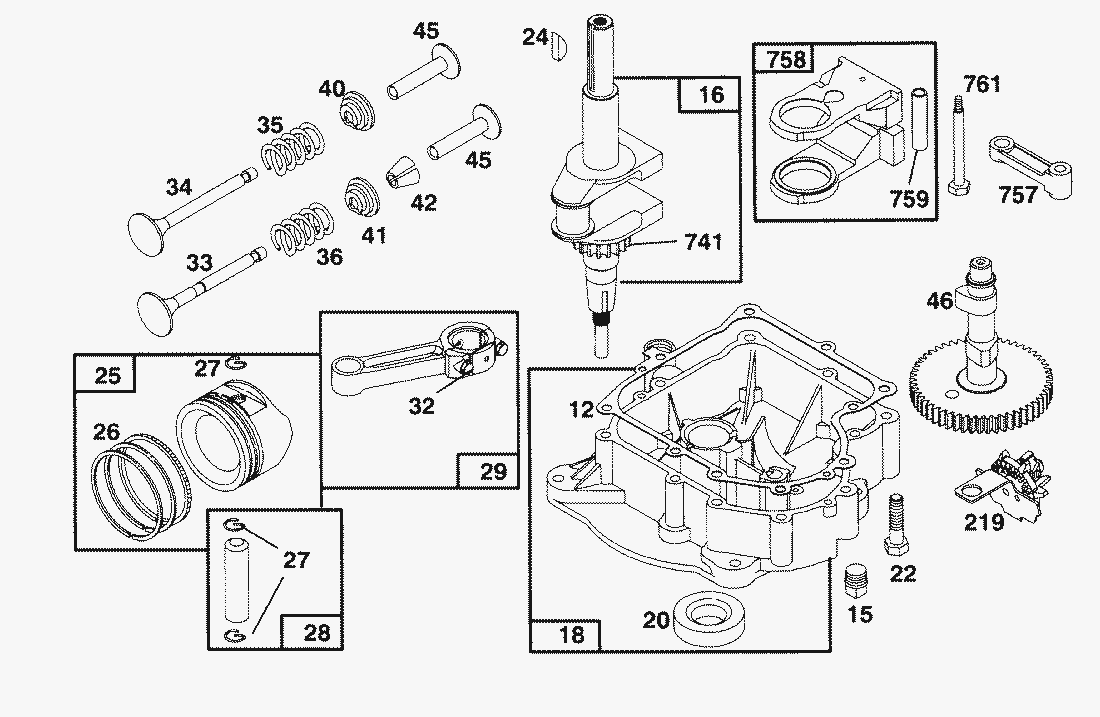

	Dichtung - 005	271997
	Dichtung - 009	271996
15	Plug-Oil Drain	94239
16	Crankshaft	495162
	Keil	94196
18	Oelwanne Incl.Dicht.+Wedi	494238
20	Seal-Oil	291675
22	Screw-Base Mtg. Sem	94624
24	Key-Flywheel	222698
25	Kolben	394661
26	Ringsatz	391780
	Kolbenringsatz 010	391781
27	Kolbenbolzensicherung	260924
28	Kolbenbolzen	299691
29	Pleuelstange	490348
32	Screw-Connecting Rod	94671
33	Valve-Exhaust	262246
34	Valve-Intake	262247
35	Ventilfeder	65906
36	Spring-Exhaust Valve	26828
40	Retainer-Intake Valve	221596
41	Drehkappe	292260
42	Retainer-Exhaust Valve Rotocoil	93630
45	Ventilstoessel	262248
46	Nockenwelle	212897
219	Reglerrad	490815
741	Gear-Timing	262932
757	Link-Counterweight	212359
758	Counterweight Assy.	399891
759	Kolbenbolzen	298909
761	Screw-Counterweight	93875

Pos.	Bezeichnung	Ersatzteilnummer

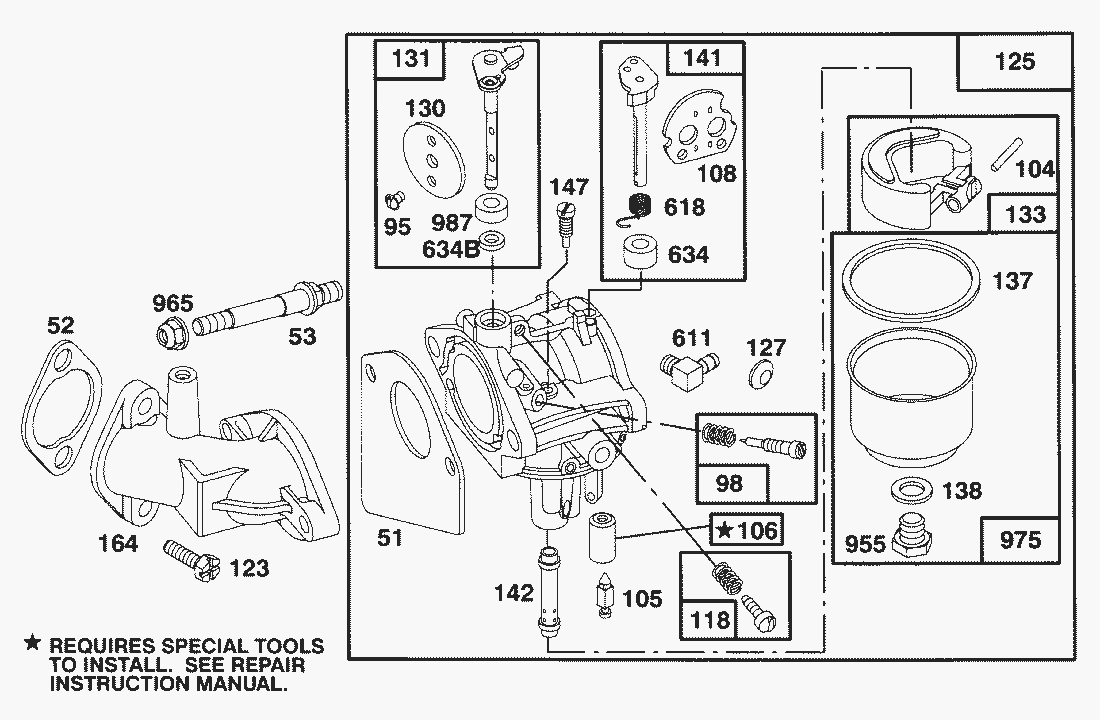

5	Gasket-Carburetor (Carb. to Elbow)	1272465
52	Gasket-Carburetor Mtg.	272554
53	Stud-Carb Mtg	94637
95	Schraube	94098
98	Duese	495800
104	Pin-Float Hinge	231789
105	Valve Assy.-Inlet Needle	231855
106	Inlet Valve Seat	231854
108	Duese	224540
118	Duese	494383

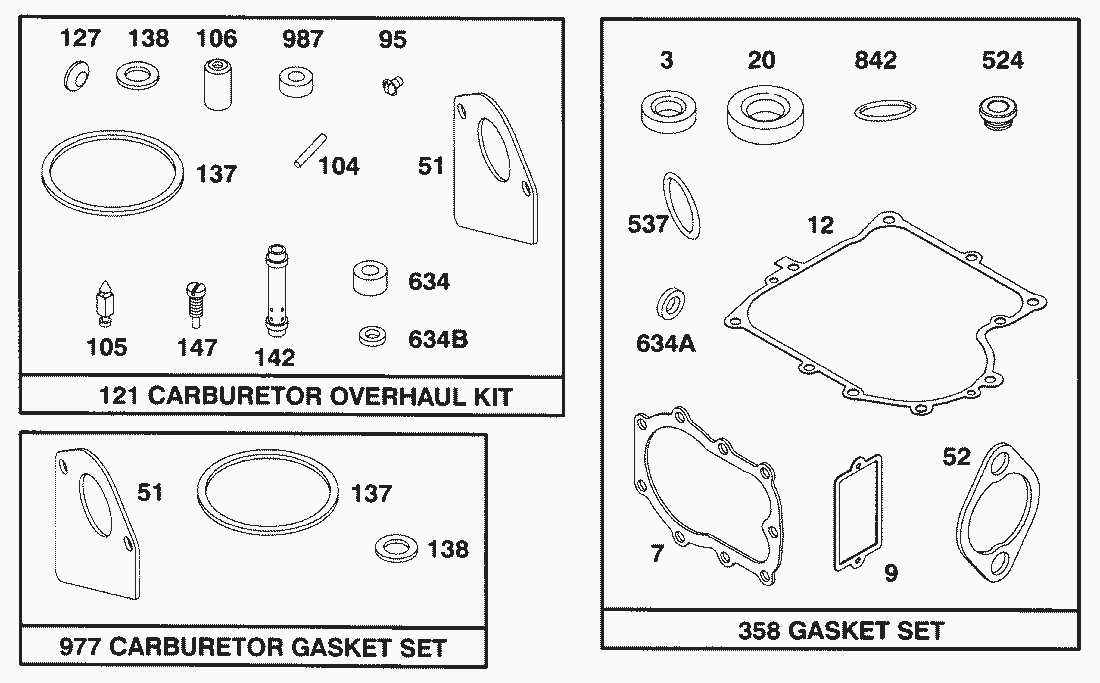

121	Carburetor Overhaul Kit	495799
123	Screw-Elbow Mtg	94616
125	Carburetor Assembly	495706
127
130	Valve-Throttle	224539
131	Drosselwelle	494379
133	Schwimmer	494381
137	Gasket-Float Bowl	281165
138	Washer-Float Bowl Screw	281164
141	Welle	494380
142	Duese	494537
147	Pilot-Jet	231794
164	Carburetor-Elbow	213819
611	Fuel Inlet Tube	494451
618	Feder	262803
634	Dichtung	281168
634	Washer-Throttle Shaft	281167
955	Screw-Fuel Bowl	94642
965	Locknut-Air Cleaner Mtg	94108
975	Bowl Assy-Carb	494378
977	Dichtungs-Satz	494385
987	Dichtung	281166

Pos.	Bezeichnung	Ersatzteilnummer

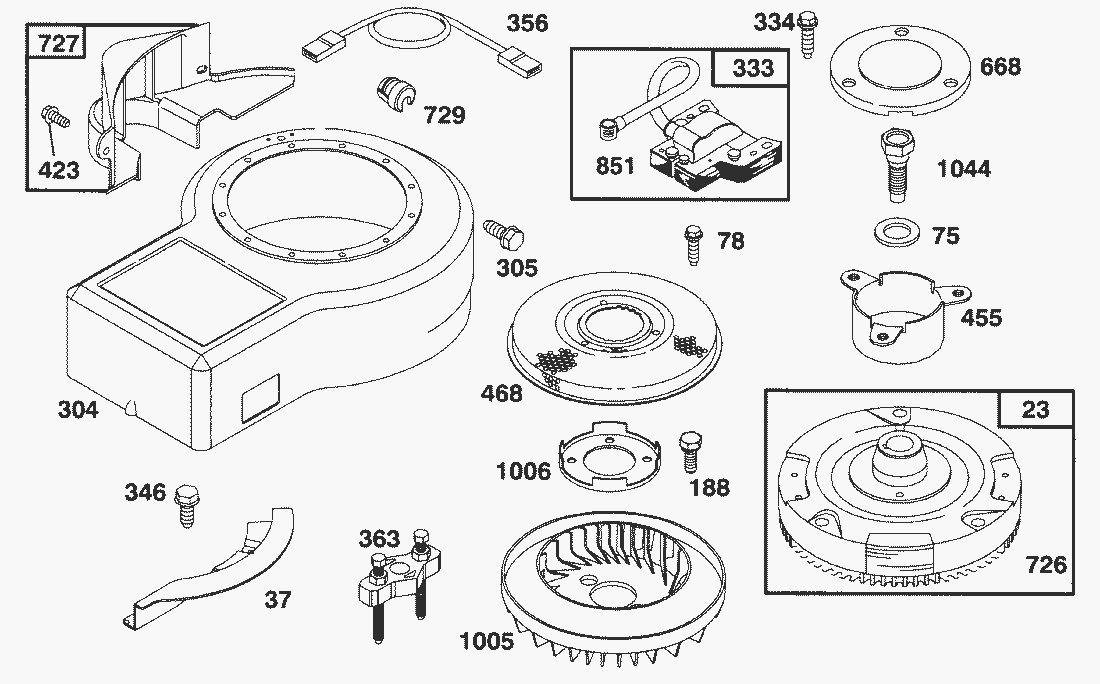

23	Schwungrad	492326
37	Guard-Flywheel	224502
75	Washer-Spring	224061
78	Screw-Sem	93805
304	Housing-Blower	494269
333	Zuendanlage	492341
334	Screw, Breaker Arm Mtg. Sem	93381
346	Schraube	93705
356	Wire-Ground	494328
363	Puller-Flywheel(Optional Accessory)	19203
423	Screw-Sem	94073
455	Mitnehmer	222561
468	Screen-Flush Rotating	222562
668	Spacer	280848
726	Gear-Flywheel Ring (Includes Mounting Parts)	392134
727	Starterdeckel	490324
729	Clip-Relief	281159
851	Terminal-Ignition Cable	221798
1005	Fan-Flywheel	280687
1006	Mitnehmerblech	224413
1044	Screw-Hex. Head	94673
