> Roth / TORO > Aufsitzmäher > Traktor > 12-32 XL > 390/71201 > 6900001 > Motor B&S (Modell 282707-0119-01)

Ersatzteillisten für Toro Roth / TORO Motor B&S (Modell 282707-0119-01)


Ersatzteilliste 1
Ersatzteilliste 2


Pos.BezeichnungErsatzteilnummer
Piston Assembly-.020 O.S. 21 1_366010 1 38160 Piston Assembly-.020 O.S.391288
Ring Set-Piston-.020 O.S. 25 1_366010 1 38160 Ring Set-Piston-.020 O.S.391782
Piston Assembly-.010 O.S. 20 1_366010 1 38160 Piston Assembly-.010 O.S.391287
Ring Set-Piston-.030 O.S. 26 1_366010 1 38160 Ring Set-Piston-.030 O.S.391783
Gasket-Crkcse Cover, 1/64 Thick 12 10 _8790030 1 S2-12B502 Gasket-Crkcse Cover, 1/64 Thick271916
Pin Assembly-Piston-.005 O.S. 29 1_366010 1 38160 Pin Assembly-Piston-.005 O.S.391286
Connecting Rod (020 U.S. Crankpin Bore) 60 5834A025 1 71140 Connecting Rod (020 U.S. Crankpin Bore)490469
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Cylinder Assembly496414
2Sieb399265
3Seal-Oil391086
5Zylinderkopf494240
7Gasket-Cylinder Head271866
8Entluefter495735
9Dichtung t27803
10Schraube94621
11Entluefterrohr280100
13Schraube94622
225Crank-Governor231058
227Reglerhebel493935
230Scheibe94742
284Screw-Hex. Head94602
305Screw-Hex. Washer Hd.94786
306Shield-Cylinder224545
307Screw-Cylinder Shield Mtg. Sem94623
308Cover-Cylinder Head491490
337Zuendkerze802592
383Wrench-Spark Plug89838
422Clamp-Oil Filler Tube224390
523Cap and Dipstick Oil Filler495230
524Seal-Filler Tube68838
525Tube-Oil Filler495768
552Bushing-Gov. Crank231597
562Bolzen92613
592Mutter231082
614Splint93306
615Halter93307
634Dichtring491323
635Elbow-Spark Plug66538
842Seal-Oil Filler Cap270920
847Oeleinfuellrohr490474
869Einlassventil261463
870Seat-Exhaust Valve (Std.)213316
871Ventilfuehrung261961
1019Label Kit491252

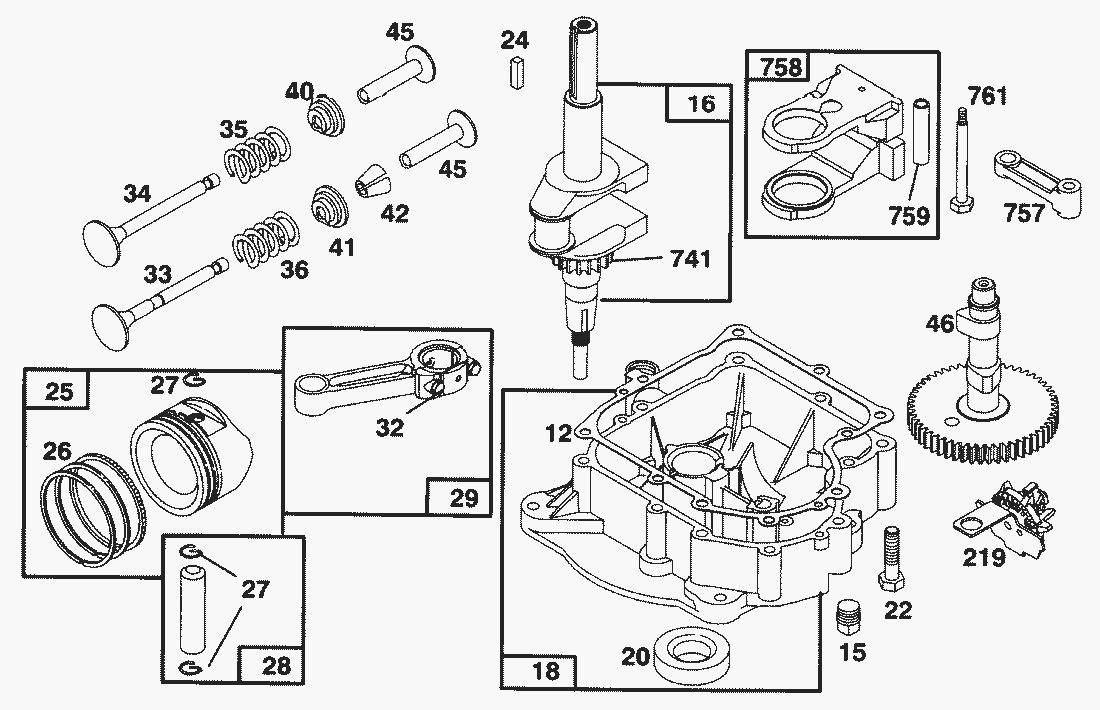

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
Dichtung - 005271997
Dichtung - 009271996
15Plug-Oil Drain94239
16Crankshaft495162
Keil94196
18Oelwanne Incl.Dicht.+Wedi494238
20Seal-Oil291675
22Screw-Base Mtg. Sem94624
24Key-Flywheel222698
25Kolben391285
Kolben 0.30391289
26Ringsatz391780
Kolbenringsatz 010391781
27Kolbenbolzensicherung260924
28Kolbenbolzen299691
29Pleuelstange490348
32Screw-Connecting Rod94671
33Valve-Exhaust262246
34Valve-Intake262247
35Ventilfeder65906
36Spring-Exhaust Valve26828
40Retainer-Intake Valve221596
41Drehkappe292260
42Halter494553
45Ventilstoessel262248
46Nockenwelle212897
219Reglerrad490815
741Gear-Timing262932
757Link-Counterweight212359
758Counterweight Assy.399891
759Kolbenbolzen298909
761Screw-Counterweight93875
