> Roth / TORO > Aufsitzmäher > Rider > 110-4E > 300/R3-10B404 > 2000001 > Motor B&S (Modell 257707-0127-01)

Ersatzteillisten für Toro Roth / TORO Motor B&S (Modell 257707-0127-01)


Ersatzteilliste 1
Ersatzteilliste 2
Ersatzteilliste 3


Pos.BezeichnungErsatzteilnummer
Ring Set-Piston-.020 O.S. 25 1_366010 1 38160 Ring Set-Piston-.020 O.S.391782
Ring Set-Piston-.030 O.S. 26 1_366010 1 38160 Ring Set-Piston-.030 O.S.391783
Piston Assy.-.030 O.S. 24 _8790030 1 S2-12B502 Piston Assy.-.030 O.S.394664
Piston Assy.-.010 O.S. 22 _8790030 1 S2-12B502 Piston Assy.-.010 O.S.394662
Pin Assembly-Piston-.005 O.S. 29 1_366010 1 38160 Pin Assembly-Piston-.005 O.S.391286
Gasket-Crankcase Cover (1/64 Thick) 12 10 5_187030 1 R3-10B404 Gasket-Crankcase Cover (1/64 Thick)271702
Piston Assy.-.020 O.S. 23 _8790030 1 S2-12B502 Piston Assy.-.020 O.S.394663
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Cylinder Assembly395705
2Sieb399265
3Seal-Oil391086
5Zylinderkopf212914
7Gasket-Cylinder Head271866
8Entluefter391406
9Dichtung t27803
10Schraube94621
11Entluefterrohr280100
Dichtung270915
Dichtung270916
13Screw-Cylinder Head(3 long) 14 11 1_366010 1 38160 Screw-Cylinder Head(3 long)93723
15Plug-Oil Drain94239
16Crankshaft Note: Order 94196 for Timing Gear Key.491647
18Oelwanne391784
19Bushing-Sump Note: Requires Special Tools For Installation.490666
20Seal-Oil291675
22Schraube93585
24Key-Flywheel222698
25Kolben394661
26Ringsatz391780
Kolbenringsatz 010391781
27Kolbenbolzensicherung260924
28Kolbenbolzen299691
29Pleuelstange490348
31Lock-Connecting Rod Screw222299
32Screw-Connecting Rod92909
33Auslassventil261185
34Einlassventil261462
35Ventilfeder65906
36Spring-Exhaust Valve26828
40Retainer-Intake Valve221596
41Drehkappe292260
42Retainer-Exhaust Valve Rotocoil93630
45Ventilstoessel262248
46Nockenwelle212897
219Reglerrad490815
225Crank-Governor231058
227Reglerhebel493935
230Washer-Gov. Crank222450
284Screw-Clamp Mtg.94419
306Shield-Cylinder222744
307Screw-Cylinder Shield Mtg.93949
308Cover-Cylinder Head222725
337Zuendkerze802592
358Dichtungssatz393411
383Wrench-Spark Plug89838
422Clamp-Oil Filler Tube223394
523Cap and Dipstick-Oil Filler391841
524Seal-Filler Tube68838
525Rohr280134
552Bushing-Gov. Crank231597
562Bolzen92613
592Mutter231082
614Splint93306
615Halter93307
634Dichtring491323
635Elbow-Spark Plug66538
741Gear-Timing262135
757Link-Counterweight212359
758Counterweight Assembly391373
759Kolbenbolzen298909
761Screw-Counterweight93875
842Seal-Oil Filler Cap270920
847Oelmess-Stab Kpl.392067
869Einlassventil261463
870Seat-Exhaust Valve (Std.)213316
871Ventilfuehrung261961
1020Eccentric261242
1021Pin-Eccentric94160
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
51Gasket-Carb (Carb to Elbow)272465
52Gasket-Intake Elbow Mtg.270872
53Stud-Carb Mtg94637
95Schraube94098
98Screw-Idle Speed494382
104Pin-Float Hinge231789
105Valve Assy-Inlet Needle231790
106Ventilsitz281169
108Valve-Choke224666
118Duese494383
121Carburetor Overhaul Kit494882
123Screw-Elbow Mtg94616
125Carburetor Assembly494881
127
130Valve-Throttle224539
131Drosselwelle494379
133Schwimmer494381
137Gasket-Float Bowl281165
138Washer-Float Bowl Screw281164
141Shaft and Lever-Choke494879
142Nozzle/Jet-Carburetor494876
147Pilot-Jet231794
164Carburetor-Elbow213819
187Benzinleitung393815
201Link-Governor262767
209Spring-Governor262783
216Gestaenge262778
222Plate-Governor Control494041
224Screw-Hex Head Sem94513
232Feder262785
240Filter-Fuel298090
258Screw-Clamp Mtg.94620
265Clamp, Casing221535
284Schraube94326
353Federring92791
354Nut-Hex.-8-3290576
520Stecker93722
535Element-Air Cleaner272405
537O-Ring281106
601Klammer93053
611Fuel Inlet Tube494451
618Feder262803
634Dichtung281168
634Washer-Throttle Shaft281167
646Brace-Air Cleaner224546
657Screw, Sem93496
872Filterdeckel281108
875Body-Air Cleaner494745
955Screw-Fuel Bowl94642
965Locknut-Air Cleaner Mtg94108
975Bowl Assy-Carb494378
977Dichtungs-Satz494385
985Insulator Assembly398525
987Dichtung281166

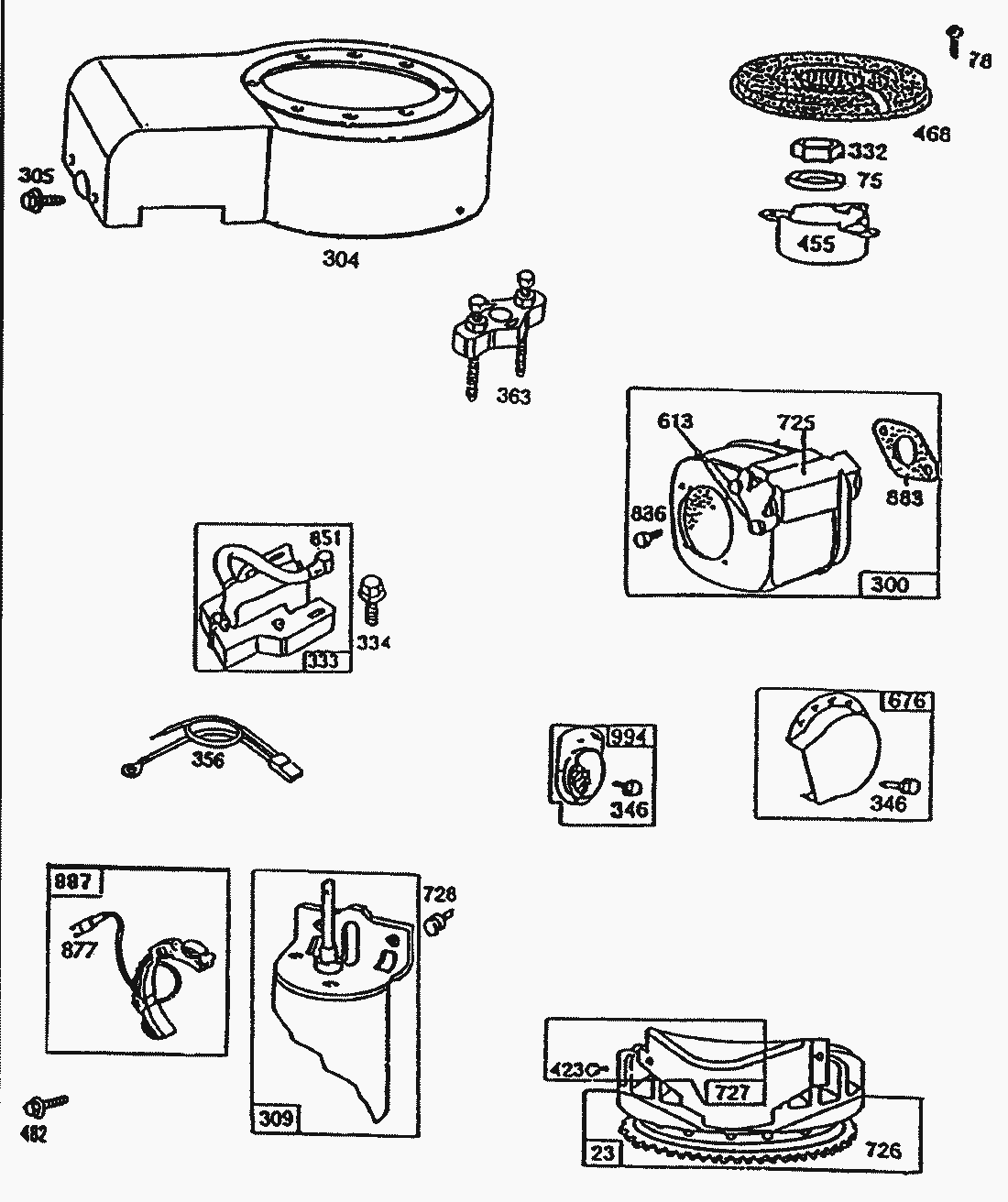

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
23Flywheel and Ring Gear Assy.-Magneto391988
75Washer-Spring224061
78Screw-Sem93805
300Auspuff491413
304Housing-Blower494087
305Screw-Blower Housing Mtg94608
332Nut-Flywheel92284
333Zuendspule398811
334Screw, Breaker Arm Mtg. Sem93381
346Schraube93705
356Massekabel398808
363Puller-Flywheel(Optional Accessory)19203
423Screw93984
455Mitnehmer222561
468Screen-Flush Rotating222562
482Screw-Sem93621
613Schraube93927
676Ausweisblech393761
725Shield-Muffler223023
726Gear-Flywheel Ring (Includes Mounting Parts)392134
727Deckel395405
836Screw-Hex Head Sem94513
851Terminal-Ignition Cable221798
877Diode393537
883Gasket-Exhaust270917
887Stator Assy.-Alternator391529
994Funkengitter392390
