Ersatzteillisten für Toro Roth / TORO Motor B&S (Modell 195707-0421-E1)


Ersatzteilliste 1
Ersatzteilliste 2
Ersatzteilliste 3
Ersatzteilliste 4
Ersatzteilliste 5
Ersatzteilliste 6
Ersatzteilliste 7
Ersatzteilliste 8


Pos.BezeichnungErsatzteilnummer
Rod-Connecting (.020 U.S.) 62 _1510015 1 70060 Rod-Connecting (.020 U.S.)390773
Piston Assy. (.020 O.S.) 51 _1510015 1 70060 Piston Assy. (.020 O.S.)499909
Ring Set-Piston-.030 O.S. 27 1_492010 1 38160 Ring Set-Piston-.030 O.S.391672
Piston Assy. (.010 O.S.) 50 _1510015 1 70060 Piston Assy. (.010 O.S.)499908
Gasket-Cover, Crankcase .005 Thick 11 6148A014 1 70060 Gasket-Cover, Crankcase .005 Thick27876
Pin-Piston (.005 O.S.) 60 _1510015 1 70060 Pin-Piston (.005 O.S.)499920
Ring Set-Piston-.010 O.S. 25 1_492010 1 38160 Ring Set-Piston-.010 O.S.391670
Piston Assy. (.030 O.S.) 52 _1510015 1 70060 Piston Assy. (.030 O.S.)499910
Screw-Hex. (Used in Pos.94690
Ring Set-Piston-.020 O.S. 26 1_492010 1 38160 Ring Set-Piston-.020 O.S.391671
Gasket-Cover, Crankcase .009 Thick 12 6148A014 1 70060 Gasket-Cover, Crankcase .009 Thick27877

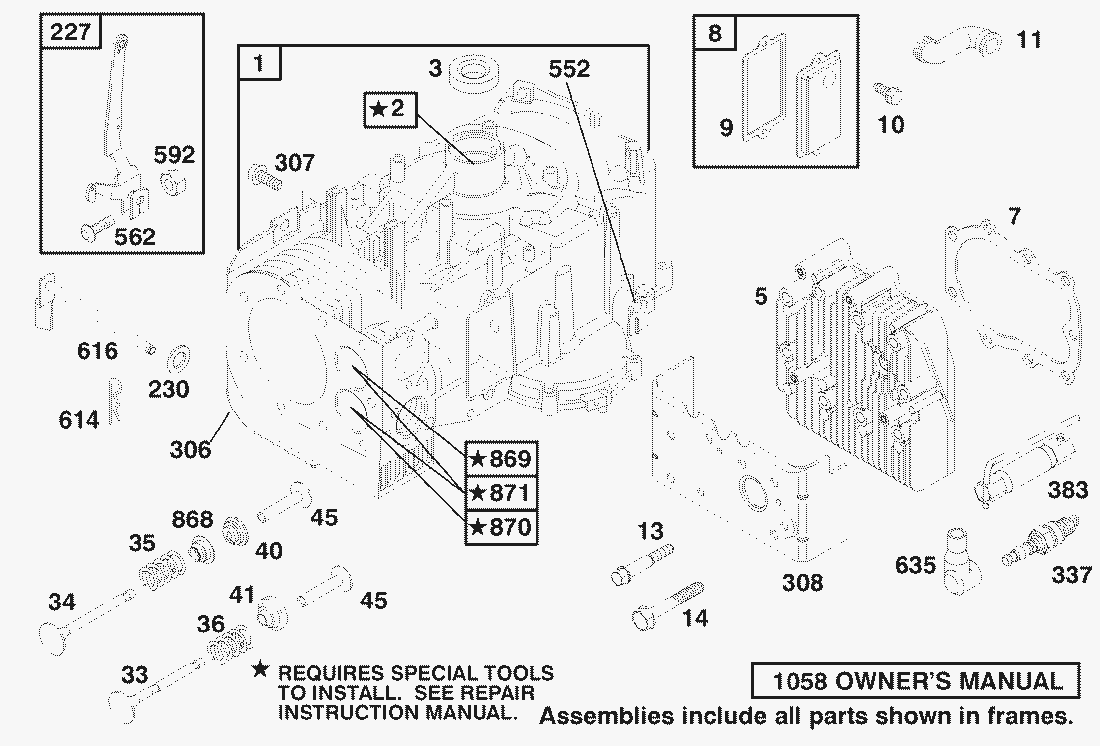

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Cylinder Assembly495623
2Buechse495657
3Seal-Oil391086
5Zylinderkopf214015
7Gasket-Head, Cylinder272163
8Entluefter495735
9Dichtung t27803
10Schraube94621
11Rohr280005
13Zylinderkopfschraube94565
14Schraube94622
33Auslassventil390420
34Valve-Intake261055
35Ventilfeder65906
36Ventilfeder-Auslass691597
40Retainer-Intake Valve221596
41Ventilteller691939
45Tappet-Valve260933
227Reglerhebel493935
230Scheibe94927
306Shield-Cylinder496797
307Screw-Hex. Head94930
308Cover-Cylinder Head224896
337Zuendkerze802592
383Wrench-Spark Plug89838
552Buechse491986
562Schraube94907
592Mutter231978
614Splint93306
616Reglerhebel495157
635Elbow-Spark Plug66538
868Simmerring497656
869Ventilsitz211661
870Ventilsitz211661
871Ventilfuehrung261961
Ventilfuehrung231218
1058Owner s Manual273681

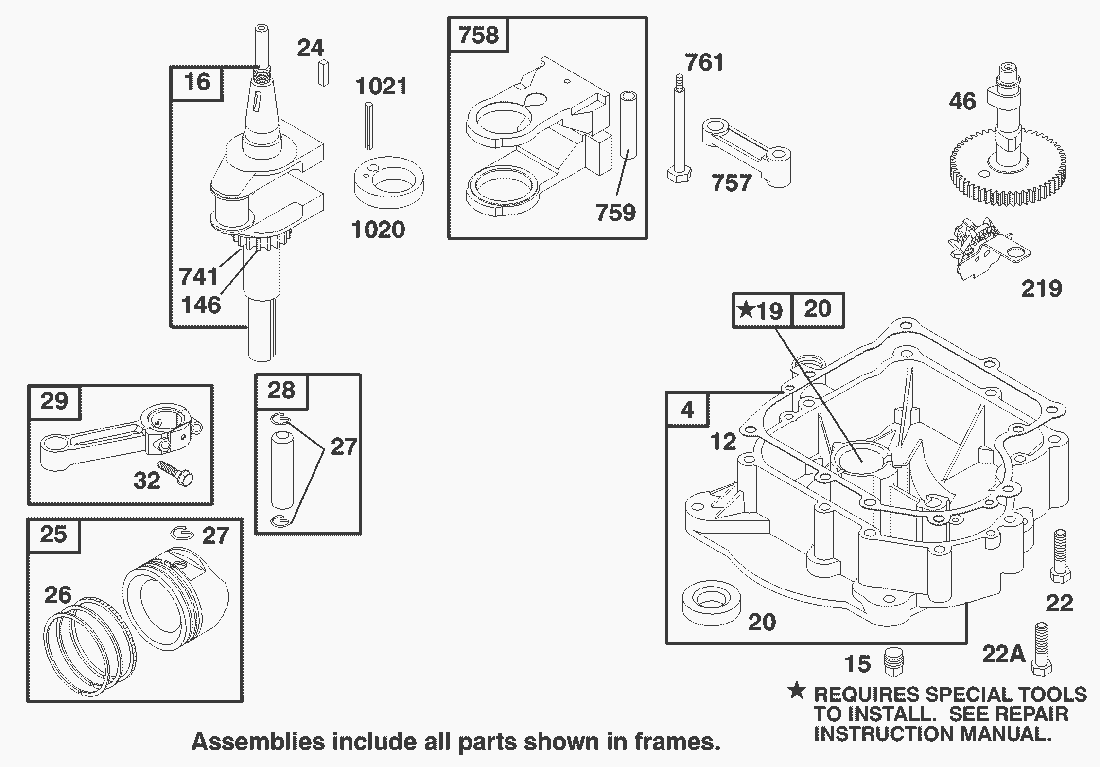

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
4Oelwanne392548
12Kurbelgehaeusedichtung271701
15Plug-Oil Drain94239
16Crankshaft495629
19Bushing-Base, Engine Note: Requires special tool for installation.295963
20Seal-Oil391086
22Schraube93585
24Key-Flywheel222698
25Kolben499907
26Schalter499421
Ring Set (Std. Chrome)299743
27Sicherung690975
28Kolbenbolzen499911
29Pleuel390402
32Pleuelschraube94670
46Gear-Cam214786
146Timing Gear Key.94388
219Reglerzahnrad491397
741Gear-Timing263025
757Link-Counterweight213998
758Assy.-Counterweight390172
759Pin-Counterweight230787
761Screw-Shoulder94592
1020Eccentric261190
1021Pin-Eccentric94853

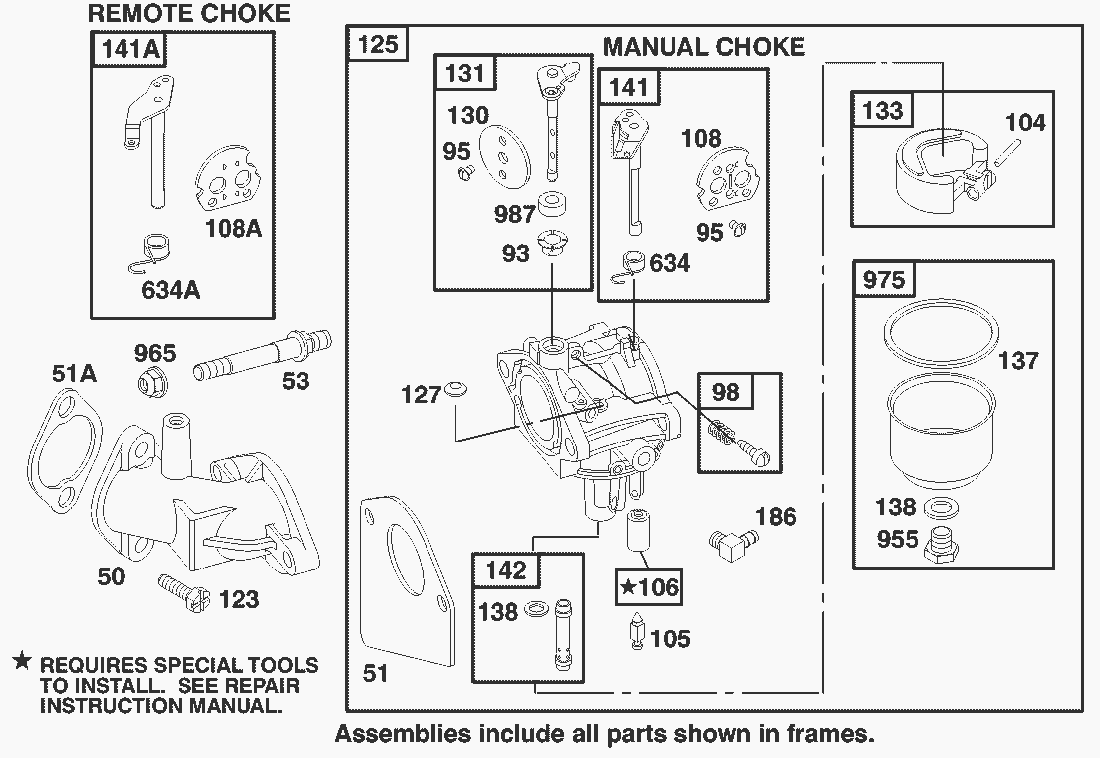

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
50Carburetor-Elbow213819
51Gasket-Carb (Carb to Elbow)272465
51Gasket-Carburetor Mtg.272554
53Stud-Carb Mtg94637
93Bushing-Throttle281346
95Schraube94098
98Duese495800
104Pin-Float Hinge231789
105Valve Assy.-Inlet Needle231855
106Inlet Valve Seat231854
108Valve-Choke224558
108Duese224540
123Schraube94913
125Carburetor692684
127
130Drosseklappe224668
131Drosselklappenwelle494885
133Schwimmer494381
137Gasket-Float Bowl281165
138Washer-Float Bowl Screw281164
141Chokewelle M. Klappe495097
141Chokehebel495931
142Nozzle-Carburetor (Standard) Nozzle-Carburetor (High Altitude)692687
186Elbow-Fuel Pipe493496
634Dichtring494453
634*** keine Bezeichnung vorhanden494455
955Screw-Fuel Bowl94642
965Stopmutter94010
975Schwimmergehaeuse495933
987Dichtung281166

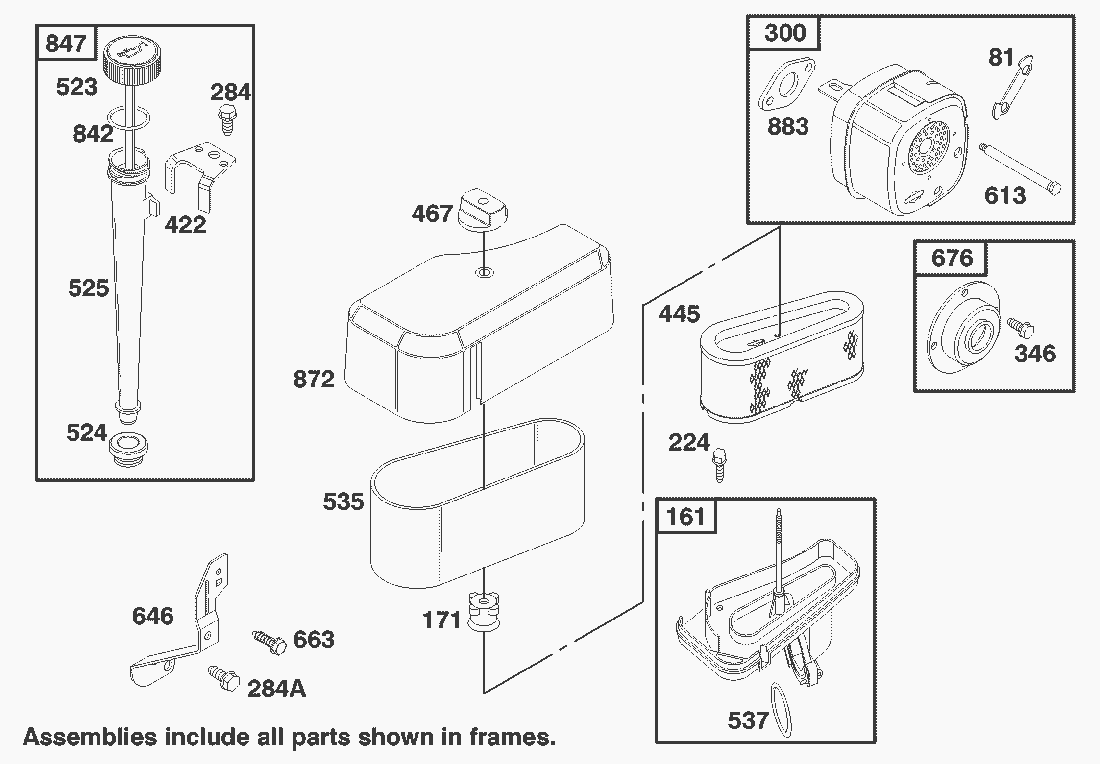

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
81Sicherungsblech222263
161Base-Ai r Cleaner494827
171Nut-Air Cleaner Mtg281051
224Screw-Hex. Head94730
284Screw-Hex.94874
284Screw Hex. Head94704
300Auspuff692304
346Screw-Hex. Head94896
422Klemme224872
445Cartridge-Air Cleaner493910
467Knob-Air Cleaner493903
523Oelmess-Stab495228
524Grommet81370
525Rohr F. Oelmessstab280133
535Element-Air Cleaner272477
537O-Ring281106
613Schraube94042
646Brace-Air Cleaner224614
663Screw-Hex. Hd.94929
676Deflektor395700
842Seal-Oil Filler Cap270920
847Oeleinfuellrohr392066
872Cover-Air Cleaner281105
883Gasket-Pipe, Exhaust272309

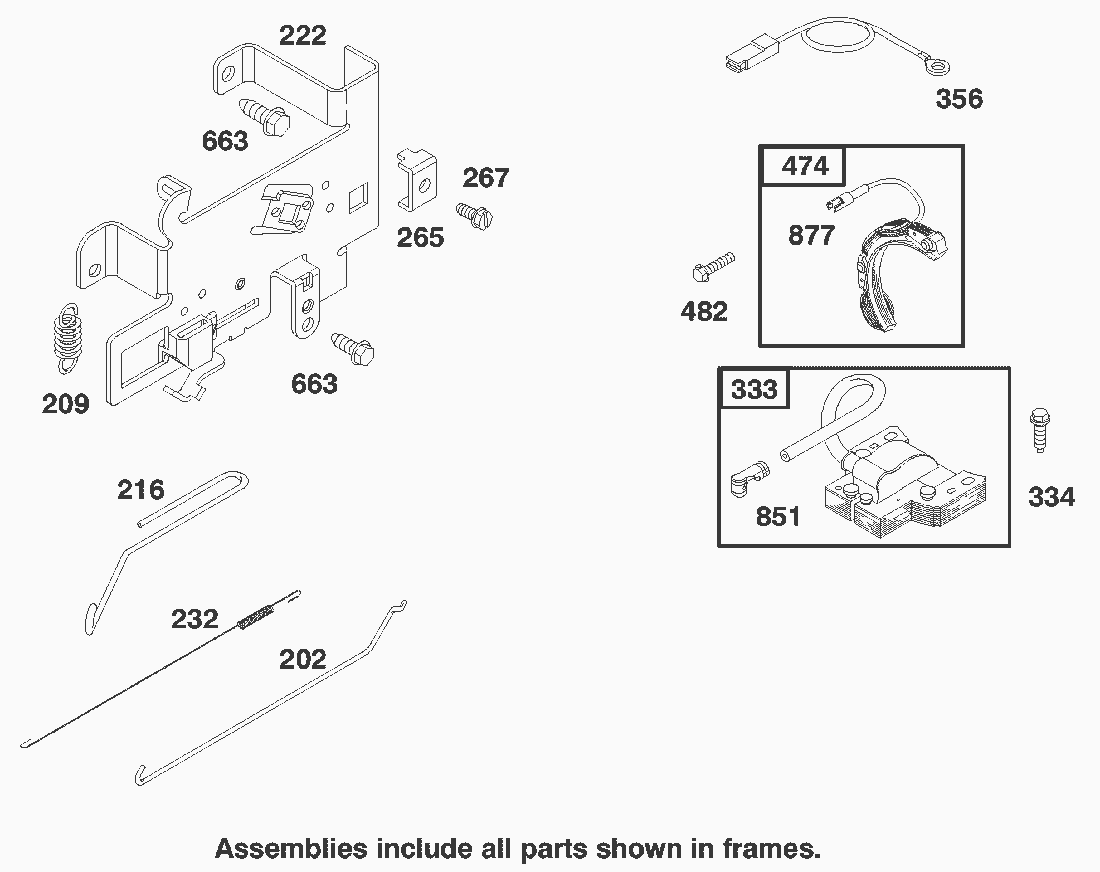

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
202Reglergestaenge262769
209Spring-Governor260871
216Startergestaenge262768
222Plate-Governor Control495611
232Reglerfeder262787
265Clamp, Casing221535
267Schraube94906
333Zuendspule398811
334Screw-Armature Mounting94731
356Wire-Ground494328
474Stator Assy.-Alternator391529
482Screw-Sem93621
851Terminal-Ignition Cable493880
877Diode393814

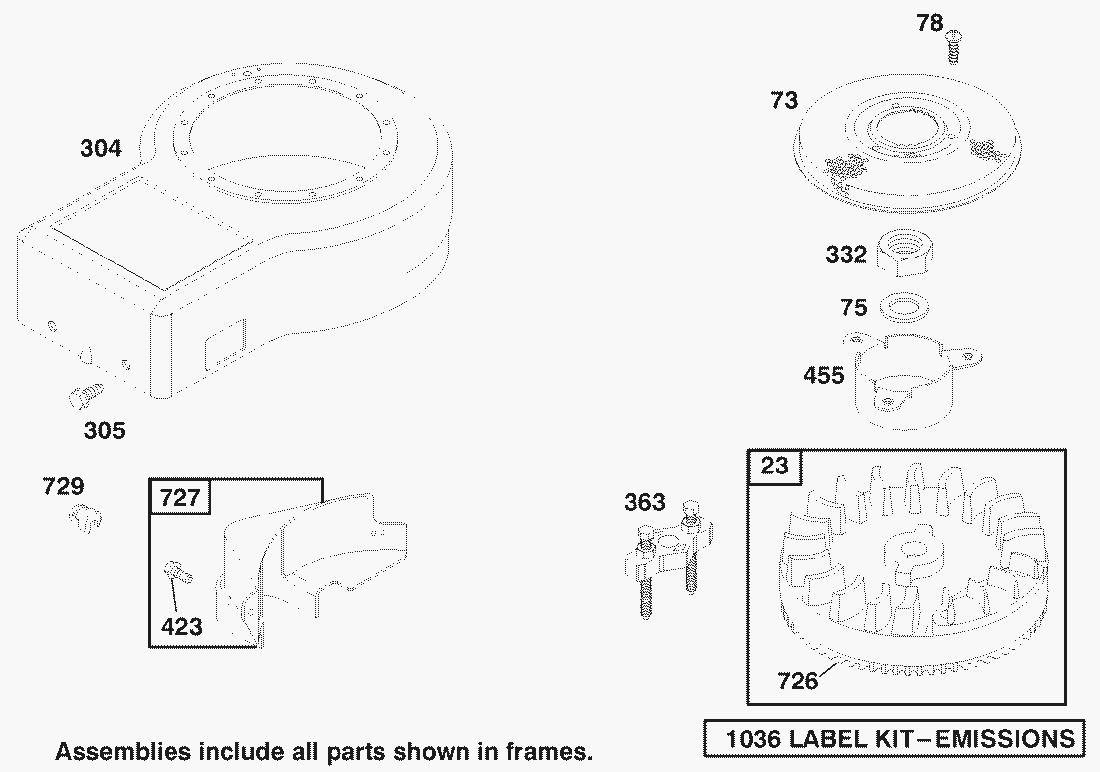

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
23Flywheel and Ring Gear Assy.-Magneto (Incl. Aluminum Ring Gear)391983
73Screen-Rotating224517
75Washer-Flat225136
78Screw94626
304Housing-Blower494084
305Screw-Hex. Washer Hd.94786
332Nut-Flywheel94877
363Puller-Flywheel19165
423Screw94625
455Mitnehmer222561
726Gear-Flywheel Ring (Includes Mounting Parts)392134
727Deckel395405
729Clip-Wire281395
1036Label Kit-Emissions499356

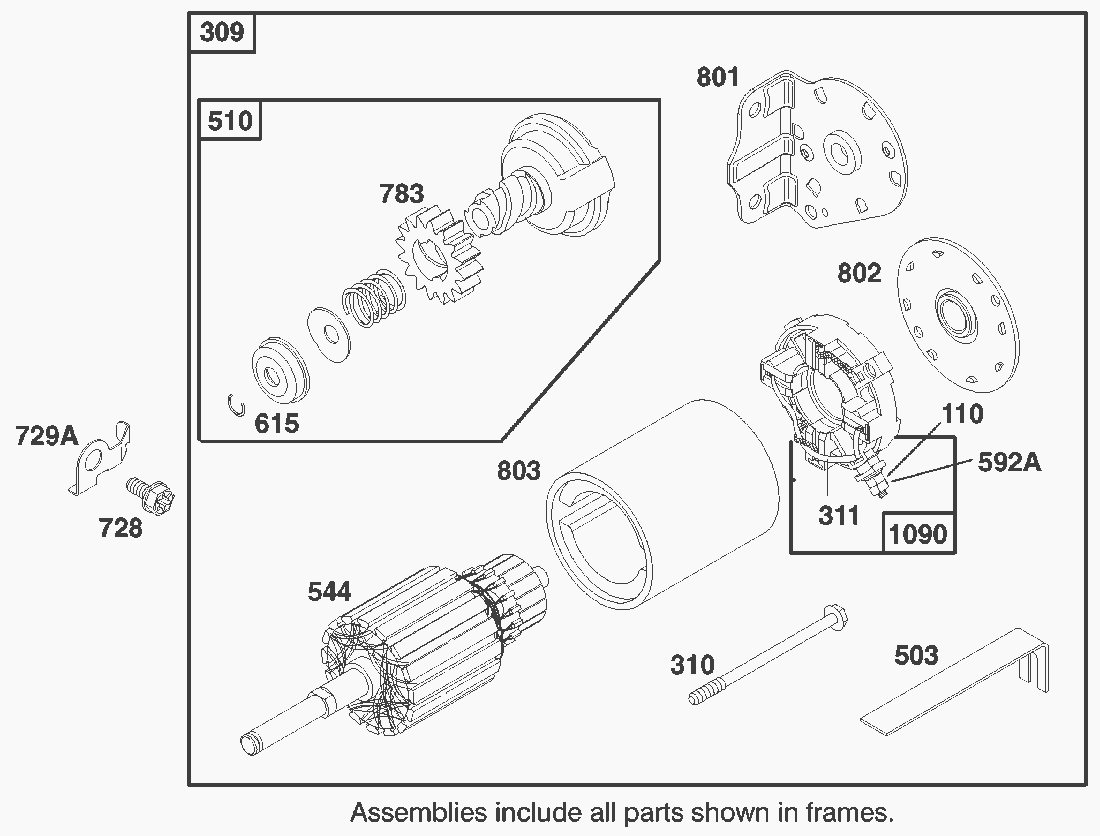

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
110Washer-Flat225137
309Startermotor497595
310Bolt94003
311Kohlensatz497608
592Nut-Hex.92278
503Strap-Starter806006
510Starterritzel497606
544Starteranker497603
615Retainer263080
728Screw-Torxê94951
729Clip-Wire225170
783Gear280104
801Deckel394856
802Plate-Cover497607
803Housing-Starter497604
1090Cap-End497605

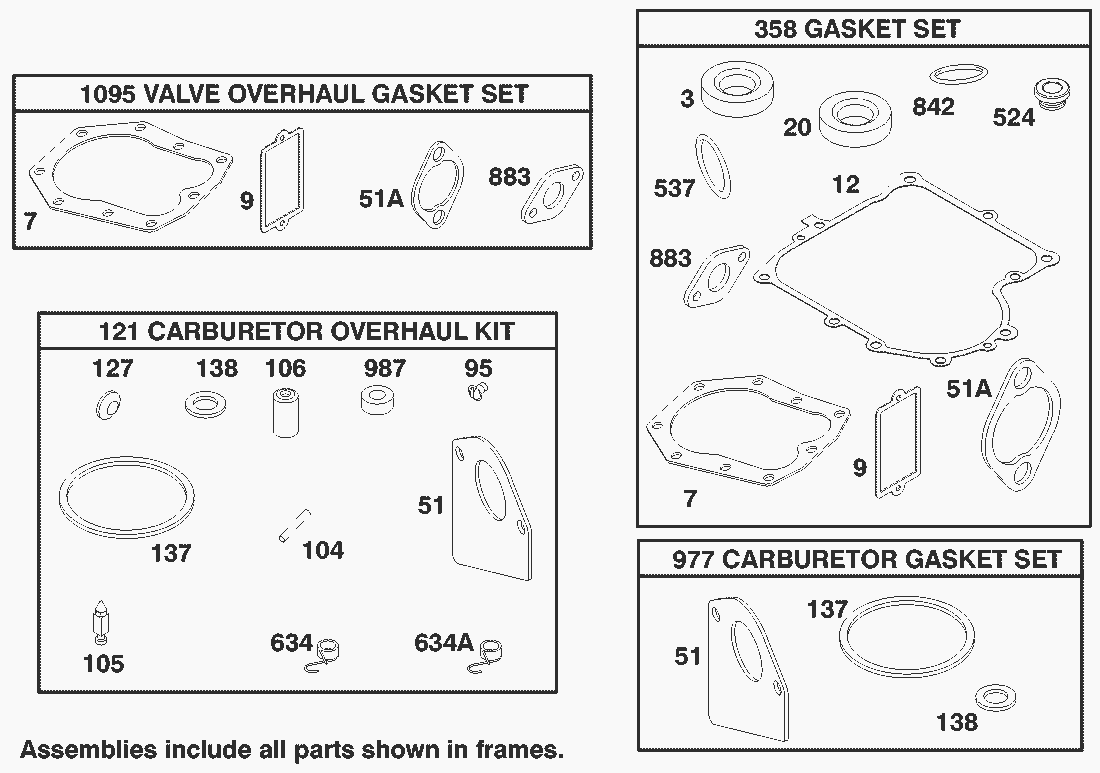

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
121Vergaser-Rep-Satz497535
358Dichtungssatz t299577
524Seal-Filler Tube281370
977Dichtungs-Satz494385
1095Dichtungssatz498536
