Zurück zu
>
Roth / TORO
>
Aufsitzmäher
>
Traktor
>
14-38 HXL
>
392/71217
>
6900001
>

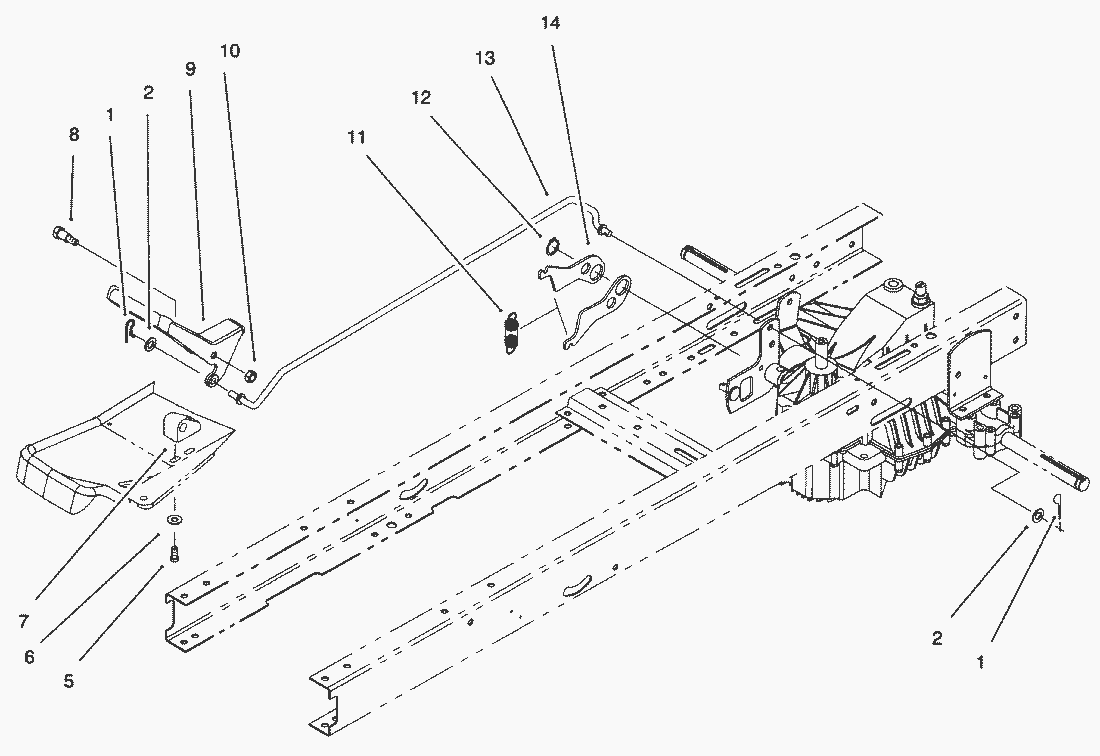

Hydraulik-Getriebeachse Betätigungen
Ersatzteillisten für Toro Roth / TORO Hydraulik-Getriebeachse Betätigungen
Pos.
Bezeichnung
Ersatzteilnummer
1
Stift
3290-307
2
Scheibe
3256-23
5
Schraube
46-8090
6
scheibe
3256-22
7
Block-Pivot
88-4690
8
Bolzen
23-0310
9
Pedal
93-3812
10
Mutter
3296-59
11
Zugfeder
92-7305
12
Ring-External Retaining
32151-83
13
Gestaenge
92-9793
14
Lever-Neutral Return
88-5610
