Ersatzteillisten für Toro Roth / TORO Holm

Pos.	Bezeichnung	Ersatzteilnummer
	Bracket Chute Control Mounting (Incl. Ref. 4 & 37)	6-3069

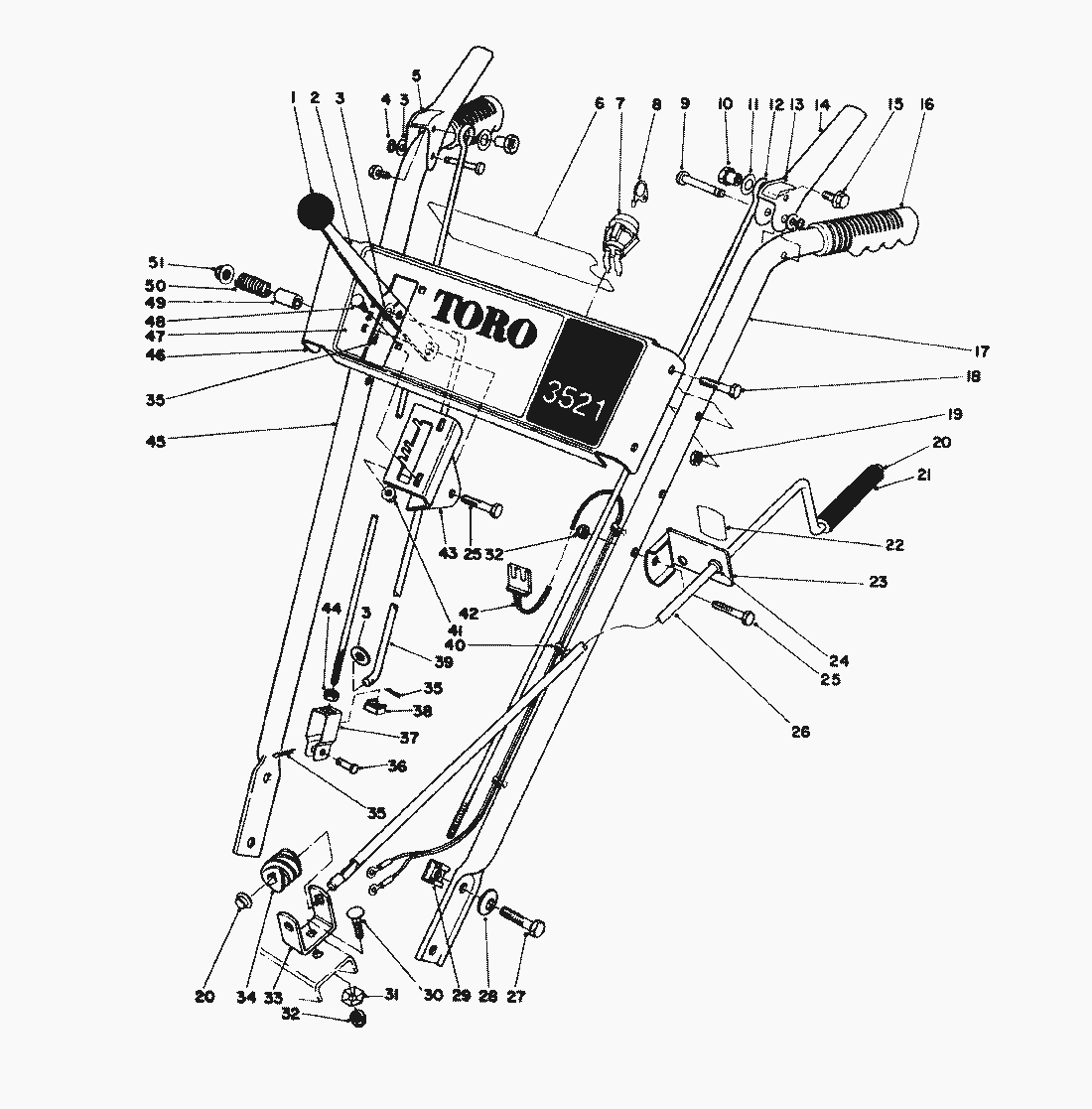

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Knob	233-21
2	Gangschalthebel	37-8820
3	Scheibe	3256-23
4	Sicherungsring	32151-73
5	Decal-Auger Drive	52-5650
6	Decal-Escutcheon Back	54-9760
7	Zuendschloss	40-5940
8	Keys	33-2010
9	Pin-Control Lever	52-5600
10	Huelse	47-4990
11	Scheibe	3256-24
12	Gelenk	52-5590
13	Decal-Wheel Drive	52-5630
14	Handle-Control	52-5580
15	Schraube	3234-13
16	Grip	37-9110
17	Handle-Left	52-5570
18	Capscrew	321-37
19	Mutter	32152-4
20	Sicherungskappe	3290-320
21	Kurbelgriff	40-8230
22	Decal Chute Direction	29-6370
24	Nyliner	256-249
25	Schraube	322-7
26	Kurbel	40-8270
27	Schraube	322-2
28	Tellerscheibe	3290-456
29	Mutter	3290-196
30	Schraube	3230-2
31	Scheibe	3290-238
32	MUTTER	3296-29
33	Bracket-Chute Worm	40-8280
34	Schnecke	40-8250
35	Splint	3272-4
36	Stift	283-3
37	Clevis	39-3080
38	Klemm-Mutter	32115-5
39	Rod-Speed Selector	39-7570
40	Wire Mount	17-9120
41	Mutter	32128-32
42	Kabelbaum	43-7390
43	Mount-Speed Selector	39-1280
44	Mutter	3218-1
45	Handle-Right	52-5560
46	Panel-Escutcheon	43-7360
47	Decal-3521	53-7630
48	Carriage Bolt	3229-22
49	Distanzbuechse	40-8130
50	Spring	37-9150
51	Flanschmutter	32128-13
