> Roth / TORO > Aufsitzmäher > Traktor > 523 Dxi > 522/73590 > 220000001 > Haube & Scheinwerfer

Ersatzteillisten für Toro Roth / TORO Haube & Scheinwerfer

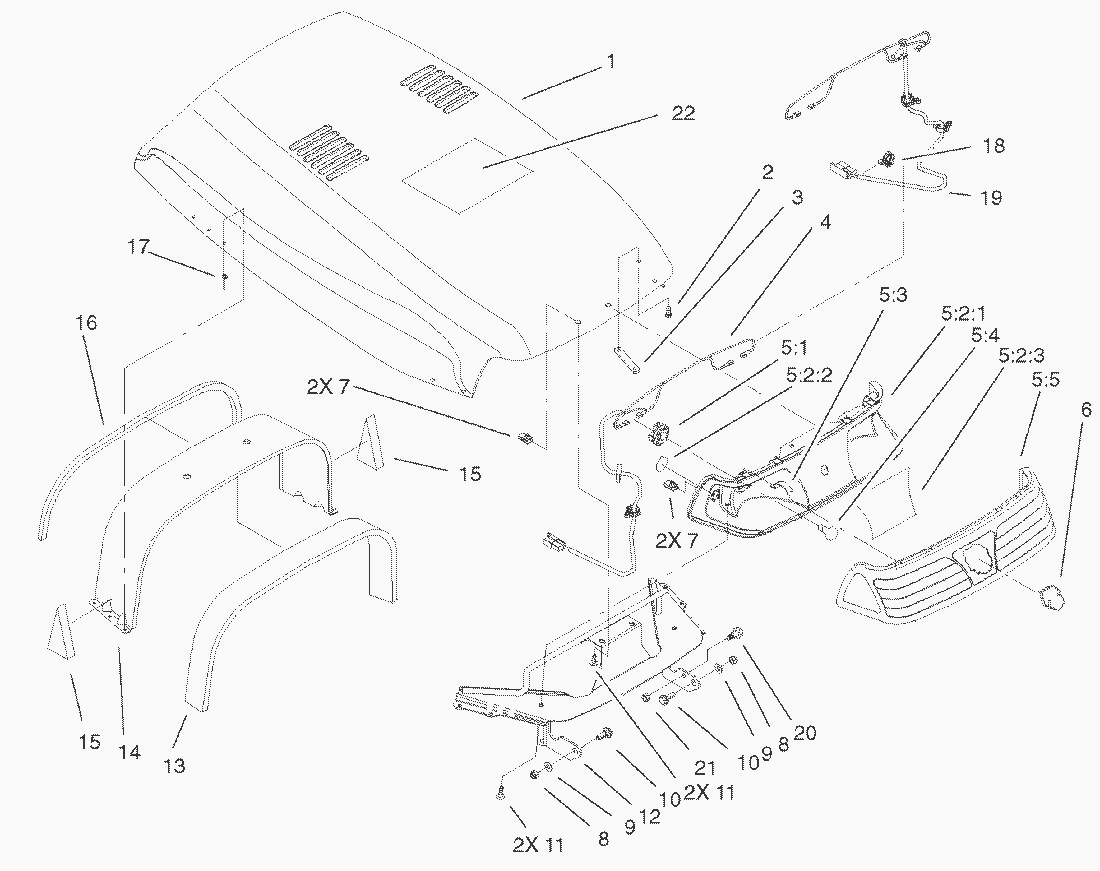

Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Motorhaube98-7205
2Schraube63-8590
3Haubenplatte99-2323
5Reflektor95-4166
51Birnensockel98-3591
52Reflector ASM (Incl. Ref.98-7210
521Reflector-Headlight94-2098
522Klebeschild98-1602
523Klebeschild98-3597
53Clip95-4129
54Birne (2)7228
55Lichtscheibe94-2099
6Toro-Logo95-4248
7Mutter (20)107069
8MUTTER3296-29
9Scheibe3256-23
10Bolzen27-0410
11Schraube92-7020
12Front Bulkhead, W.a.99-4962-03
13Foam Seal-Rear Bulkhead95-4078
14Wa-Rear Bulkhead95-3902-03
15Foam-Lower Bulkhead95-4259
16Foam-Bulkhead/Hood95-4233
17Niete3269-12
18Kabelklemme98-1810
19Kabelbaum95-0691
20Bolzen92-6986
21Mutter3296-47
22Decal-Services 5xi (only on: 73471, 73542)100-7304
