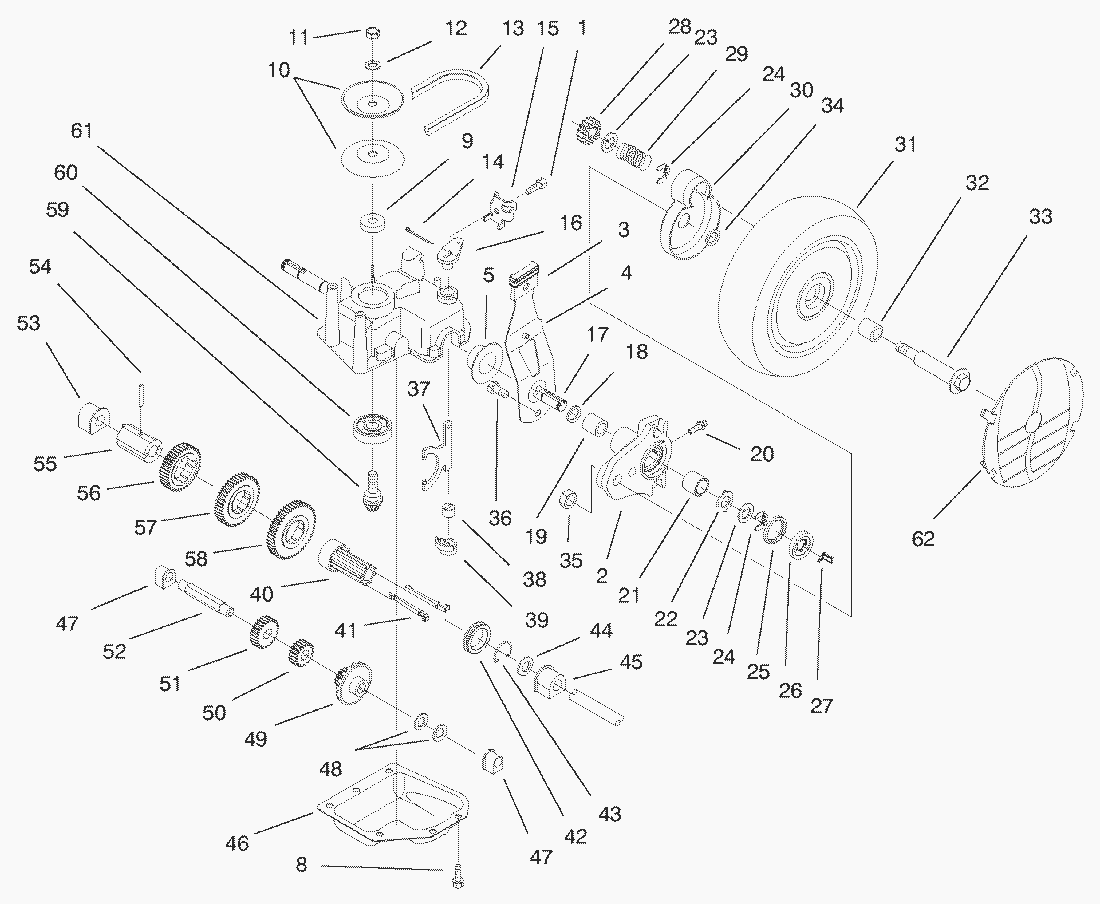

Ersatzteillisten für Toro Roth / TORO Getriebegehäuse

Pos.	Bezeichnung	Ersatzteilnummer
	Pivot Arm Assembly (Incl. Ref.	63-8701-03

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Schraube	32144-70
3	Hebelknopf	25-7740
4	Hoeheneinstellhebel	63-8721
5	Endkappe	42-3520
8	Schraube	49-2040
9	Distanzstueck	62-6660
10	Pulley-Half	60-8840
11	Stopmutter	3296-5
12	Scheibe	3256-24
13	Riemen	62-3900
14	Splint	3272-10
15	Bowdenzugklammer	82-8780
16	Schaltarm	60-8821
17	Welle	65-4770
18	O-Ring	237-153
19	Buechse	70-9760
20	Schmiernippel	302-56
21	Nadellager	48-2060
22	Druckscheibe	65-4730
23	Druckscheibe	65-4740
24	Sicherungsring	65-2720
25	Gummiring	65-4710
26	Kupplungsscheibe	65-4760
27	Freilaufsperre Li.	66-6050
	Freilaufsperre Re.	66-6040
28	Antriebsritzel	65-4750
29	Feder	65-4720
30	Radabdeckung	74-1660
31	Rad	14-9959
32	Buchse	27-6250
33	Radbolzen	27-6232
34	Distanzscheibe	74-1670
35	Stopmutter	3296-6
36	Schraube	32144-85
37	Schaltklaue	60-8870
38	Buchse	29-9570
39	Mitnehmer	60-8810
40	Zahnwelle	76-0780
41	Schiebekeil	76-0760
42	Schaltring	76-0770
43	Sicherungsring	65-5250
44	Scheibe	36-4780
45	Buechse	60-8770
46	Cover-Gear Case	60-8730
47	Buechse	60-8750
48	Lagerscheibe	36-4791
49	Gear-Pinion 15T	55-3760
50	Zahnrad	55-3780
51	Zahnrad	55-3800
52	Shaft-Intermediate	60-8800
53	Buechse	60-8850
54	Stift	32121-120
55	Mitnehmerwelle	60-8790
56	Zahnrad	55-3810
57	Zahnrad	55-3790
58	Zahnrad	55-3770
59	Pinion-Bevel	60-8890
60	Kugellager	38-7820
61	Getriebegehaeuse	60-8710
62	Radabdeckung	92-7663
	Getriebe Kpl.	62-6673
