> Roth / TORO > Aufsitzmäher > Traktor > 12-38 HXL > 392/71203 > 3900001 > Geschwindigkeitsbetätigung & Hinterrad

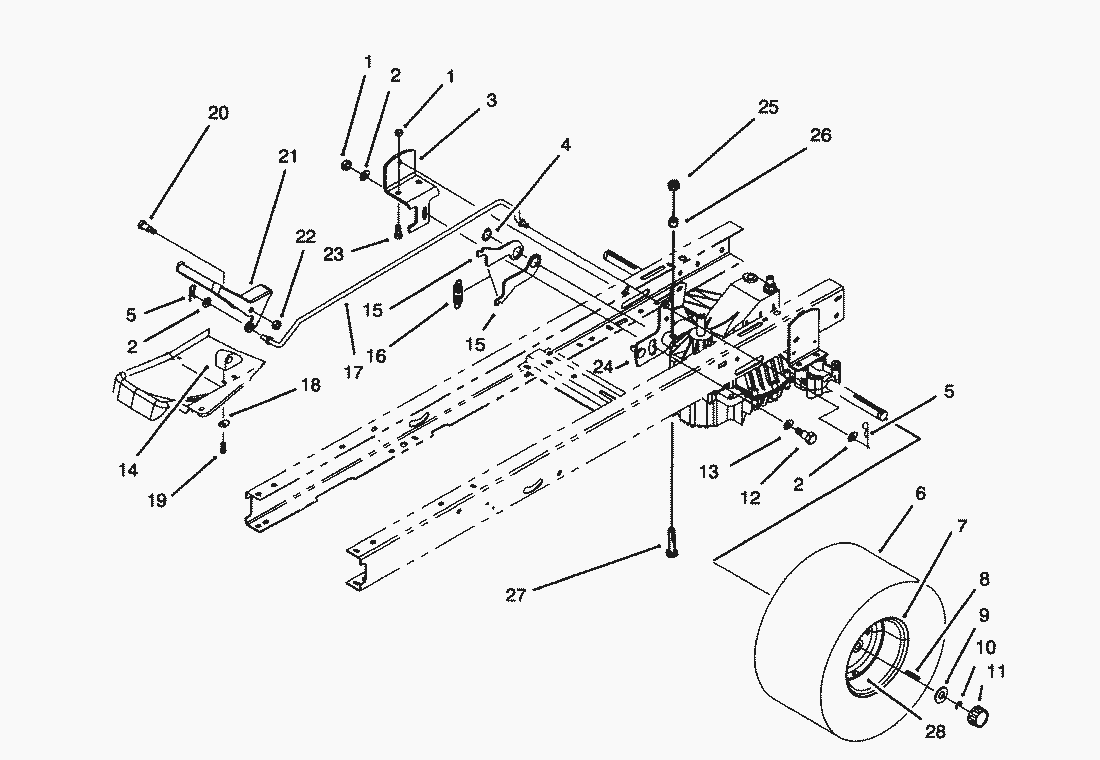

Ersatzteillisten für Toro Roth / TORO Geschwindigkeitsbetätigung & Hinterrad




Pos.BezeichnungErsatzteilnummer
Wheel & Tire Assembly (Incl. Ref.88-4300
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1MUTTER3296-29
2Scheibe3256-23
3Bracket-Neutral Adj.88-4710
4Ring-External Retaining32151-83
5Splint3272-6
6Tire88-4090
7Rim88-4390
8Keil7-0036
9Scheibe28-2480
10Seegerring32151-48
11Abdeckung61-9780
12Bolzen28-0540
13Bearing-Thrust252-98
14Block-Pivot88-4690
15Lever-Neutral Return88-5610
16Spring-Extension702906
17Rod Speed Control88-5940
18scheibe3256-22
19Schraube46-8090
20Bolzen23-0310
21Pedal-Speed Control88-6030
22Mutter3296-59
23Schraube322-3
24Lever-Speed Control88-4760
25Mutter3296-12
26Spacer-Lock86-4270
27Screw-Hex Hd. Cap3274-59
28Ventil232-27
Inner Tube (Optional)232-41
