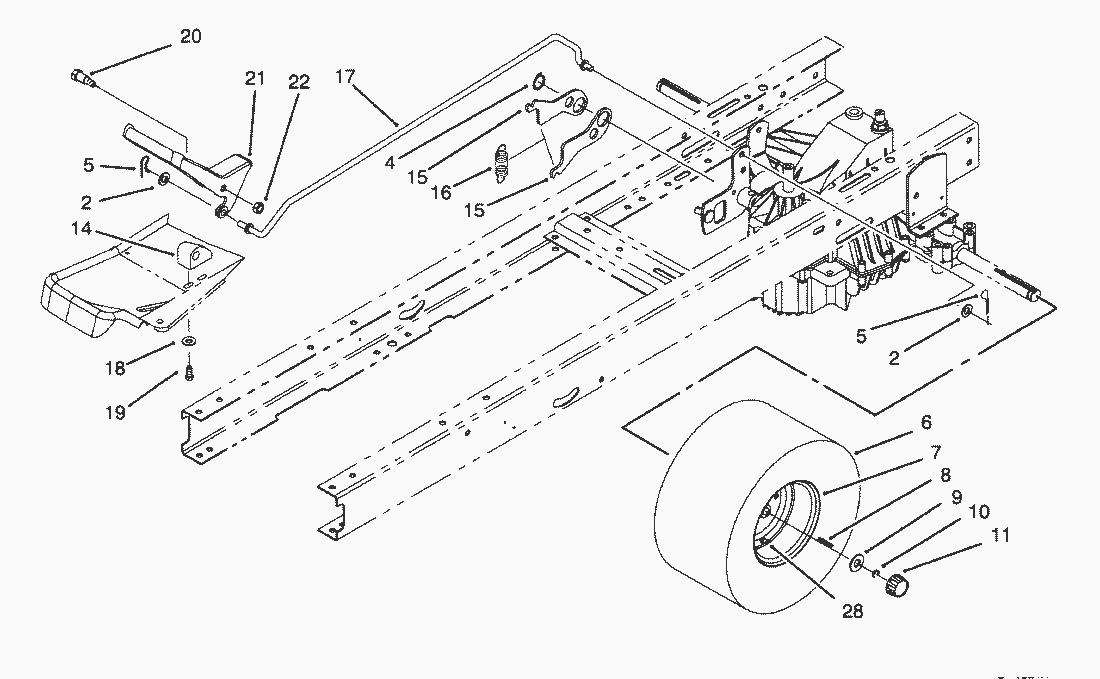

Geschwindigkeitsbetätigung & Hinterrad
Ersatzteillisten für Toro Roth / TORO Geschwindigkeitsbetätigung & Hinterrad
Pos.
Bezeichnung
Ersatzteilnummer
Wheel & Tire Assembly (Incl. Ref.
88-4300
Pos.
Bezeichnung
Ersatzteilnummer
2
Scheibe
3256-23
4
Ring-External Retaining
32151-83
5
Stift
3290-307
6
Tire
88-4090
7
Rim
83-4390
8
Keil
7-0036
9
Scheibe
28-2480
10
Seegerring
32151-48
11
Abdeckung
61-9780
14
Block-Pivot
88-4690
15
Lever-Neutral Return
88-5610
16
Zugfeder
92-7305
17
Gestaenge
92-9793
18
scheibe
3256-22
19
Schraube
46-8090
20
Bolzen
23-0310
21
Pedal
93-3812
22
Mutter
3296-59
28
Ventil
232-27
Inner Tube (Optional)
232-41
