> Roth / TORO > Aufsitzmäher > Mähwerke > 152cm Seit > 574/78469 > 220000001 > Gehäuseaufhängung

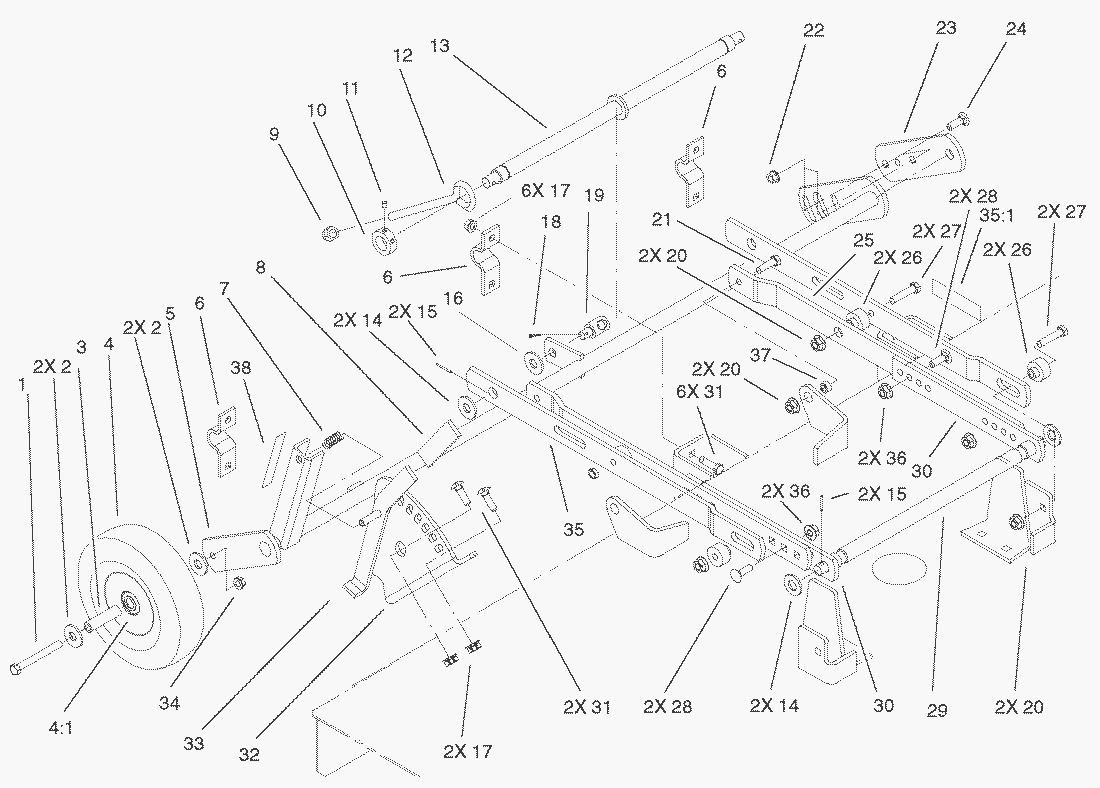

Ersatzteillisten für Toro Roth / TORO Gehäuseaufhängung




Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Schraube323-15
2Scheibe3256-24
3Buechse109901
4Laufrad114275
41Bearing-Ball114276
5Wheel Support ASM94-7584-01
6Clamp94-7426-03
7Feder (20)101853
8Grip102597
9Mutter3296-23
10Buechse94-7953
11Schraube3245-2
12Bolzen94-7954
13Shaft-Leveler94-7943-03
14Scheibe3256-69
15Spannstift933216
16Scheibe3256-26
17Mutter3296-39
18Splint3272-12
19Bolzen94-7802
20Stoppmutter (5)102809
21Schraube323-7
22Mutter32128-43
23Support-Gage Wheel94-7580-01
24Schraube3231-2
25Draftbar94-7801-03
26Distanzbuechse115706
27Schraube323-9
28Schlosschraube3231-38
29Achse94-2130-03
30Draftbar-Adjustment94-7804-03
31Bolzen3231-25
32Quadrant94-2321-01
33HOC Lever ASM94-2046-01
34Hex Locknut32146-2
35Leveler ASM LH (Only On: 78444)98-5042
35Leveler ASM RH (Only On: 78357, 78358)98-5043
35Verstrebung Rechts98-5044
35Leveler ASM LH (Only On: 78357, 78358)98-5041
351Decal-Warning (Only On: 78444)93-9367
351Decal-Warning (Only On: 78357, 78358)98-3478
36Locknut32152-2
37Scheibe114127
38Schild111655
