> Roth / TORO > Handgeräte > Schneefräsen > zweistufig > 624 PowerShift > 627/38505 > 8000001 > Gehäuse & Auswurf

Ersatzteillisten für Toro Roth / TORO Gehäuse & Auswurf

Pos.	Bezeichnung	Ersatzteilnummer

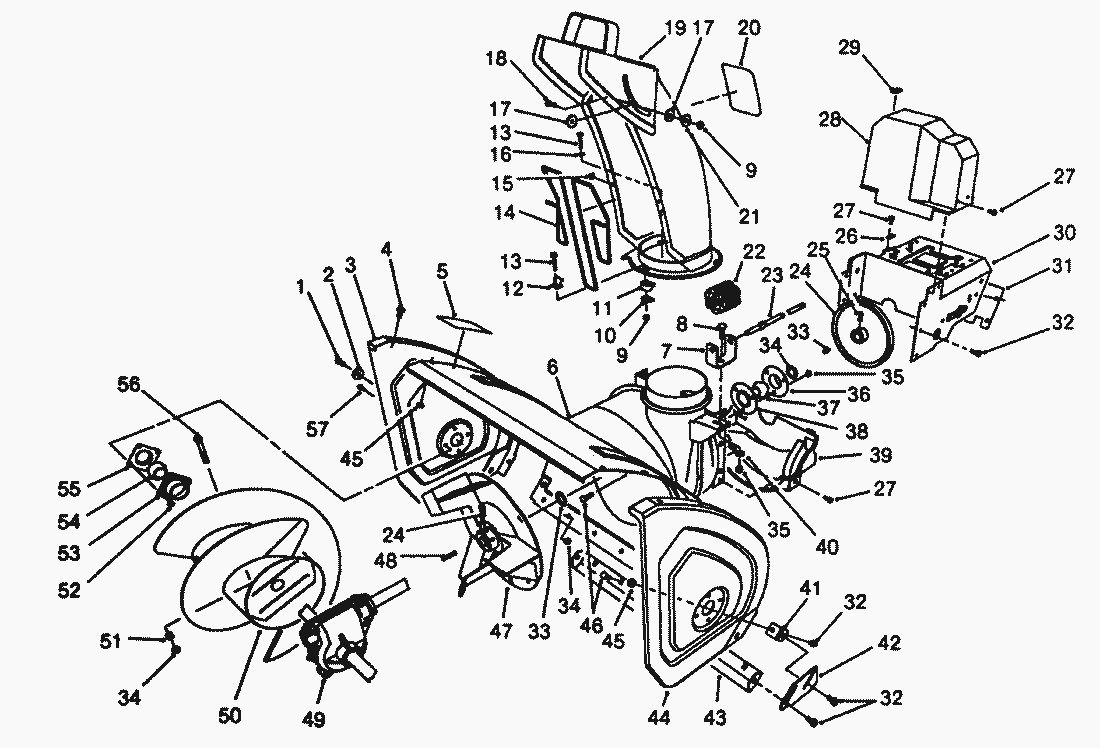

	Housing-24 6 6 3_135001 1 38500 Housing-24	62-0720

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
1	Schraube	323-8
2	Scheibe	3-0750
3	Plate-Side R.H.	62-0600
4	Schraube	3234-28
5	Decal-Auger Warning	53-7670
7	Halter	63-2180
8	Schraube	3230-2
9	Mutter	3296-2
10	Platte	63-2670
11	Anschlag	62-1430
12	Halter	63-3130
13	Schraube	3274-13
14	Schutzgitter	63-3020
15	Mutter	3290-326
16	Scheibe	3256-14
17	Scheibe	63-2900
18	Schraube	32122-32
19	Chute Assembly	62-0840
20	Decal-Danger Chute (Model No. 38500)	63-3740
	Decal-Discharge	53-7660
21	Scheibe	3256-61
22	Schnecke	62-0820
23	Gestaenge	62-1720
24	Riemenscheibe	62-1300
25	Schraube	3242-4
26	Kabelklemme	63-2300
27	Schraube	32144-4
28	Riemenabdeckung	63-2080
29	Deckel	63-3290
30	Frame-Engine	62-0740
31	Cover-Engine Frame	62-1440
32	Schraube	3234-7
33	Keil	3257-23
34	Scheibe	252-80
35	MUTTER	3296-29
36	Bearing Flange Rear	26-6120
37	Lager	63-3450
38	Bearing Flange Front	26-6110
39	Cover-Belt (Lower)	62-1400
40	Scheibe	3256-23
41	Haltewinkel	62-1240
42	Plate-Skid L.H.	62-0980
	Plate-Skid R.H.	62-0990
43	Blade-Scraper	62-0670
44	Seitenplatte Links	62-0590
45	Mutter	3296-47
46	Schloss Schraube	3230-23
47	Geblaeserad	63-2580
48	Keil	6-8590
49	Auger Gearbox Assembly	62-0440
50	Auger-R.H.	63-2750
	Auger-L.H.	63-2760
51	Buechse	25-5090
52	Mutter	32152-4
53	Lagerflansch	20-0990
54	Gleitlager	20-0980
55	Lagerflansch	20-1000
56	Bolt Auger	17-7030
57	SCHRAUBE	321-3
