> Roth / TORO > Aufsitzmäher > Mähwerke > 112cm Seit > 571/78444 > 9900001 > Gehäuse Aufhängung

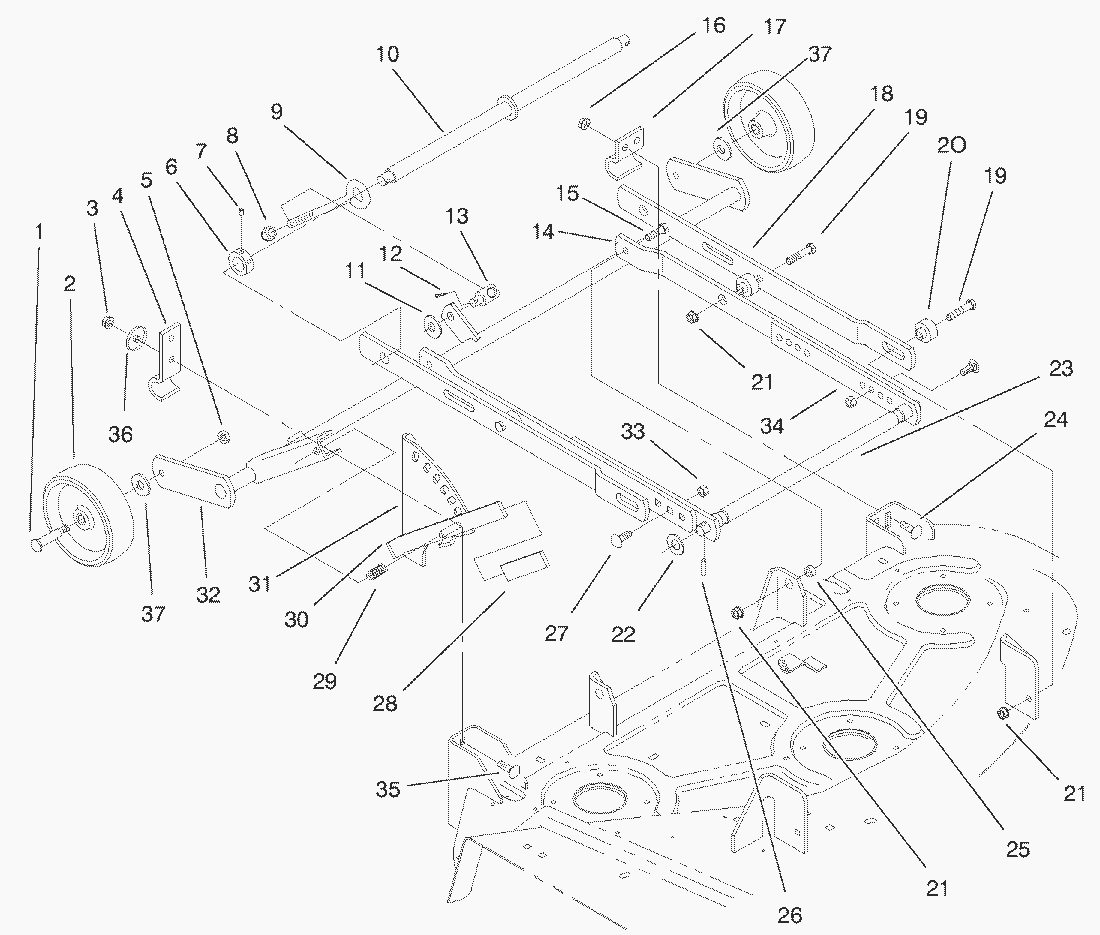

Ersatzteillisten für Toro Roth / TORO Gehäuse Aufhängung




Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Radbolzen92-1057
2Rad109375
3Mutter3296-39
4Aufhaengung110837-03
5Hex Locknut32146-2
6Buechse94-7953
7Schraube3245-2
8Mutter3296-23
9Bolzen94-7954
10Welle94-7943-01
11Scheibe3256-26
12Splint3272-12
13Bolzen94-7802
14Hebel94-7801-01
15Schraube323-7
16Mutter32128-40
17Klammer94-7543-03
18Leveler ASM LH (Only On: 78444)98-5042
18Verstrebung Rechts98-5044
19Schraube323-9
20Distanzbuechse115706
21Stoppmutter (5)102809
22Scheibe3256-69
23Shaft-Draftbar94-2130-01
24Schraube3231-2
25Scheibe114127
26Spannstift933216
27Schlosschraube3231-38
28Grip102597
29Feder (20)101853
30Hebel94-7965-01
31Quadrant94-7544-01
32Wheel Support ASM94-7554-01
33Locknut32152-2
34Verstrebung94-7804-01
35Schraube3231-4
36Washer-Support98-3479
37Washer-Flat (Only On: 78444)9202424
