> Roth / TORO > Aufsitzmäher > Traktor > 14-38 HXL > 392/71219 > 8900001 > Gehäuse (38 Schneideinheit) Deck Assy. (38 Cutting Unit)

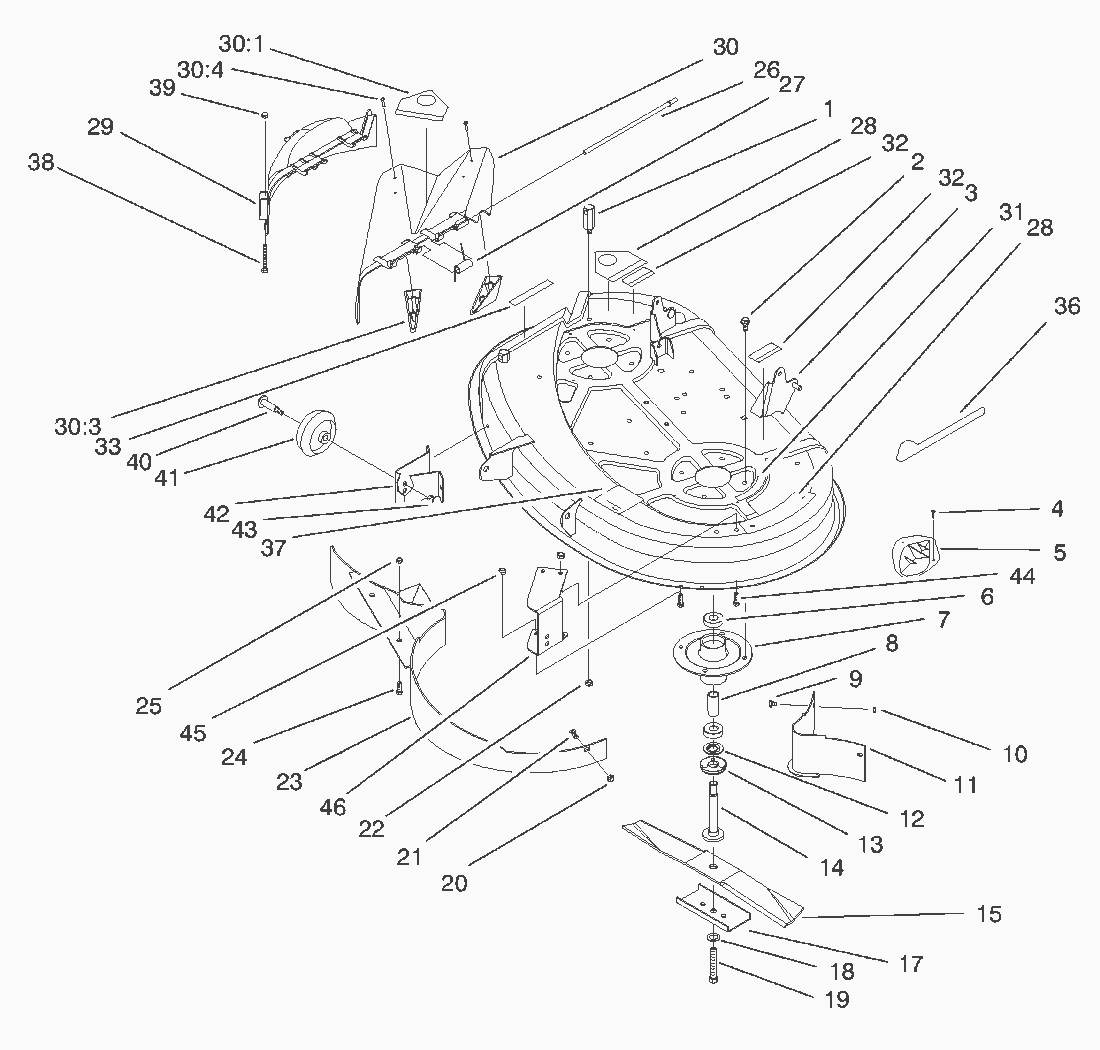

Ersatzteillisten für Toro Roth / TORO Gehäuse (38 Schneideinheit) Deck Assy. (38 Cutting Unit)

Pos.	Bezeichnung	Ersatzteilnummer
	Deck Wa-38 3 3 _4530014 1 71193 Deck Wa-38	94-1949-01

Ersatzteilliste

Pos.	Bezeichnung	Ersatzteilnummer
2	Schraube	32144-41
4	Schraube	32144-111
5	Klotz	76-2160
6	Kugellager	38-7820
7	Housing-Spindle	88-4510
8	Spacer-Bearing	62-3661
9	Schraube	321-4
10	MUTTER	3296-42
11	Graslietstueck	79-1640-03
12	Spacer-Hardened	80-4380
13	Shield-Bearing	80-4360
14	Shaft-Spindle	80-4341
15	Blade- Recycler	79-3061
17	Halteplatte	80-0510-03
18	Scheibe	3290-465
19	Screw-Blade	26-0671
20	MUTTER	3296-29
21	Schraube	3230-1
22	Mutter	3296-39
23	Grasleitblech	79-1600-03
24	Schraube	323-5
25	Mutter	3296-39
26	BOLZEN	95-1661
27	Spring-Torsion	57-6950
28	Warnschild	93-7010
29	Recycler-Abdeckung	88-4430
30	Grasleitstueck	93-7695
301	Warnschild	93-7010
303	Anschlag	93-7696
304	Schraube	93-0231
31	Klebeschild	93-6677
32	Klebeschild	93-6674
33	Klebeschild	93-7009
36	Recycler-Schild	92-9520
37	Klebeschild	93-6679
38	Schraube	321-15
39	Mutter	32111-7
40	Bolzen	56-6591
41	Laufrad	701756
42	Radaufhaengung Re.	88-5740-03
43	Mutter	3296-39
44	Schraube	322-3
45	MUTTER	3296-29
46	Radaufhaengung Li.	93-3896-03
