> Roth / TORO > Aufsitzmäher > Traktor > 12-32 XL > 390/71201 > 7900001 > Gehäuse (32 Schneideinheit) Deck Assy. (32 Cutting Unit)

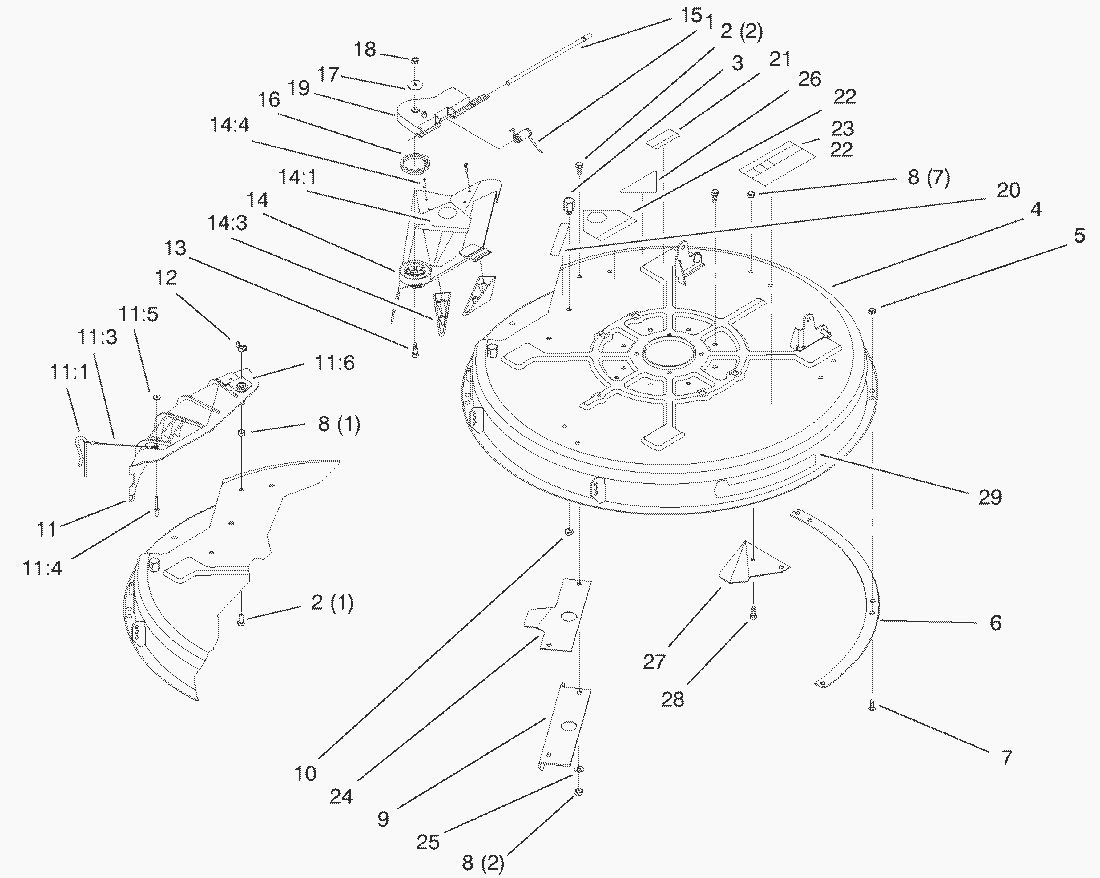

Ersatzteillisten für Toro Roth / TORO Gehäuse (32 Schneideinheit) Deck Assy. (32 Cutting Unit)




Pos.BezeichnungErsatzteilnummer
Cutter Deck-32 9 9 5834A014 1 71140 Cutter Deck-3288-5790-01
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Spring-Torsion92-2493
2Schraube322-3
2Schraube322-6
3Bolzen28-7350
4Maehergehaeuse95-7483
5MUTTER3296-29
6Teilkreis-Segment80-4490-03
7Schraube32122-14
8MUTTER3296-29
9Haltewinkel44-5720-03
10Mutter3296-59
11Abdeckung Mit Haltebuegel82-6150
111Stift28-8130
113Stahlseil28-8070
114Niete3290-282
115Scheibe3256-49
116Haltebuegel83-7010-03
12Fluegelmutter32103-2
13Schraube92-8916
14Grasleitstueck93-0318
14Grasleitstueck93-7694
141Klebeschild93-1122
141Warnschild93-7010
142Deflector-Double Pivot88-4560
