> Roth / TORO > Handgeräte > Schneefräsen > zweistufig > 521 > 622/38054 > 1000001 > Elektrostarter Motor Nr. 23-3790

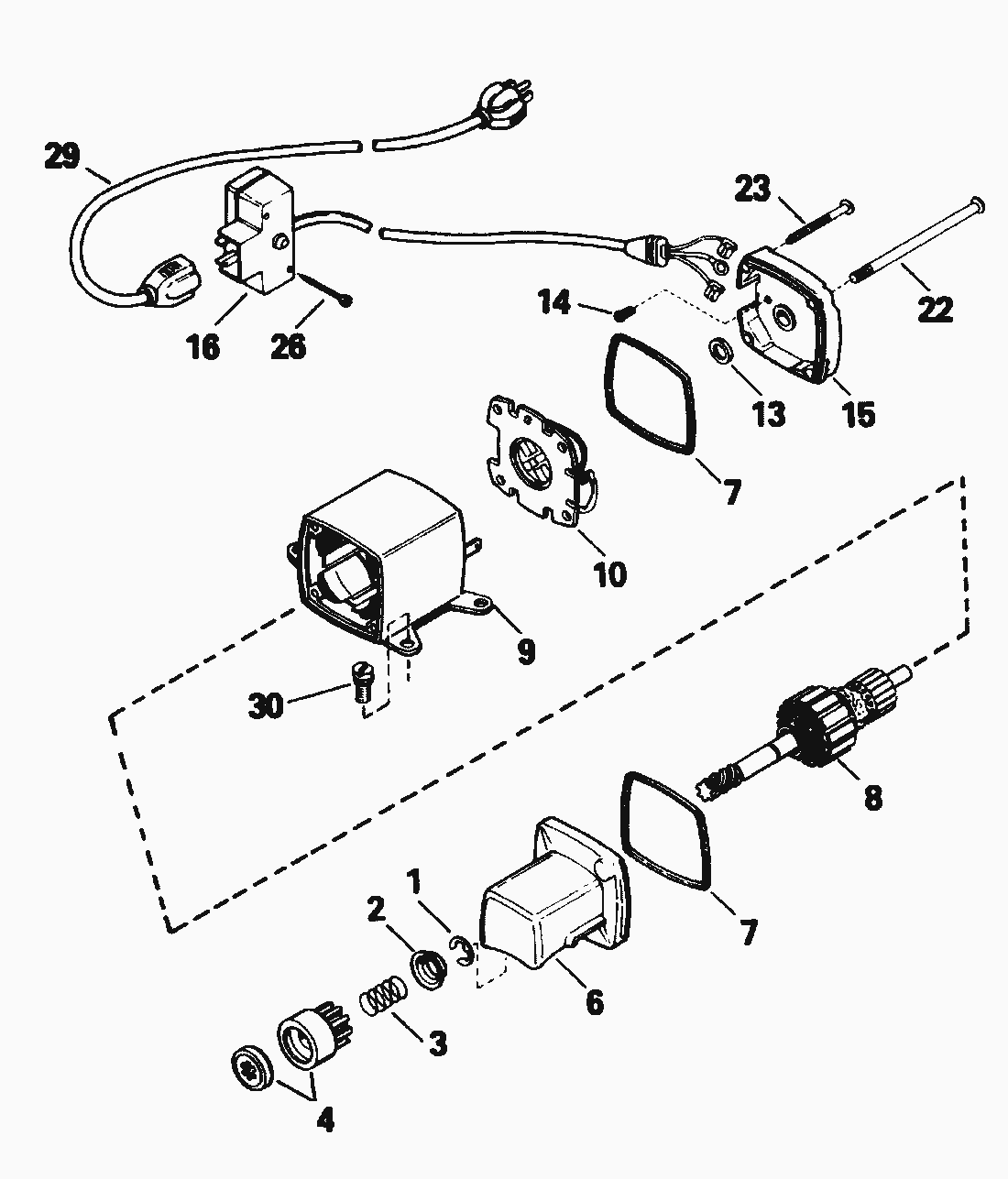

Ersatzteillisten für Toro Roth / TORO Elektrostarter Motor Nr. 23-3790




Pos.BezeichnungErsatzteilnummer
Cord, Extension32450A
Cap Assy., Commutator end (Incl. Ref.35453
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
Motor-Electric Starter33290C
1Sicherungsring31749
2Retainer-Spring33522
3Druckfeder33769
4Starterritzel33524
6Abdeckung35461
7Dichtung35450
8Armature35460
9Housing Assembly35459
10Kohlenplatte35452
13Washer, Thrust590500
14Screw-Ground33441
16Schalter35454
22Bolt-Case35462
23Screw, Grounding35456
26Schraube650819
30Screw, Hex Washer Hd.650759
