Zurück zu
>
Roth / TORO
>
Aufsitzmäher
>
Traktor
>
14-38 HXL
>
392/71219
>
7900001
>
Elektrik

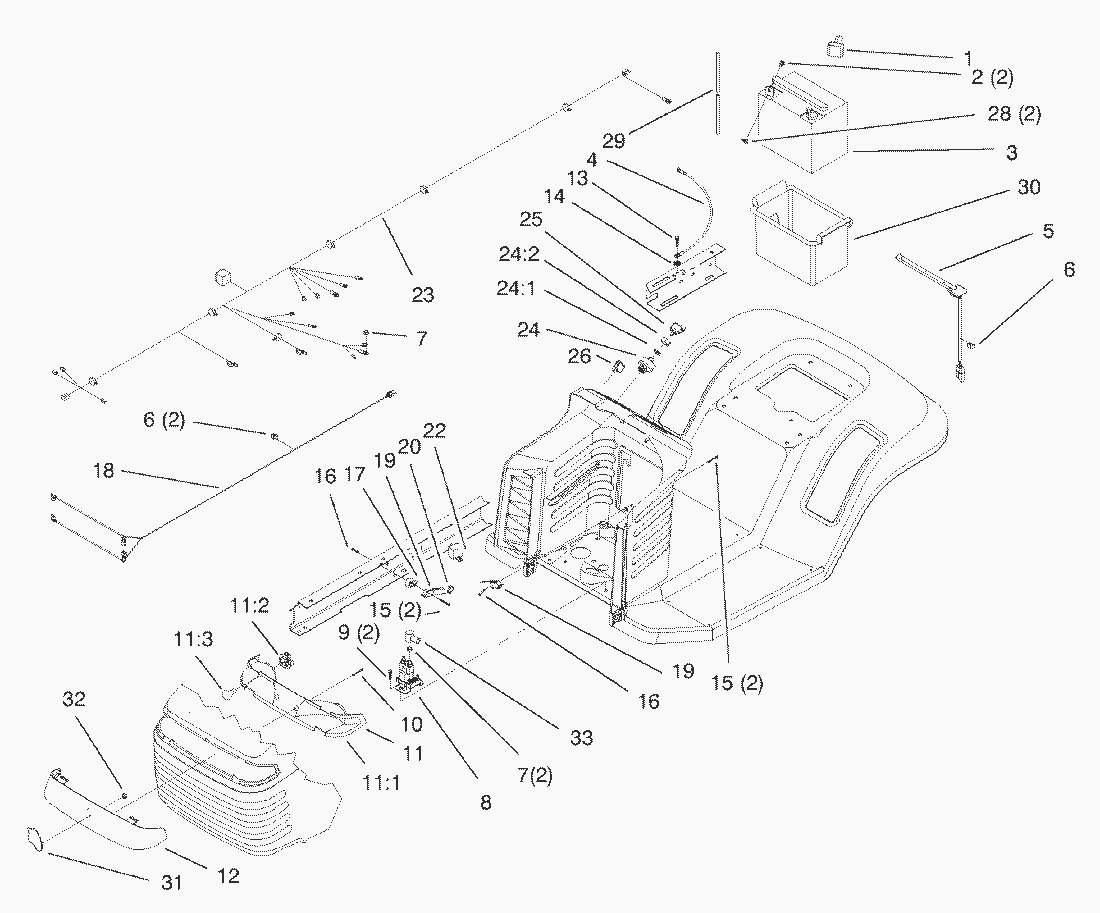

Ersatzteillisten für Toro Roth / TORO Elektrik
Pos.
Bezeichnung
Ersatzteilnummer
1
Gummikappe
28-8080
2
Schraube
321-4
3
Battery-7 Plate
80-2600
4
Massekabel
44-8110
5
Schalter
38-1420
6
Kabelklemme
702366
7
Mutter
32149-2
8
Solenoid-12 Volt (Only On: 72043, 72042, 72063, 72062)
92-9845
9
Schraube
9266714
10
Schraube
32144-32
11
Reflector & Lamp
88-3970
12
Scheinwerferglas
88-3960
13
Schraube
9266714
14
Scheibe
3255-7
15
Schraube
93-0539
16
Mutter
3290-354
17
Distanzbuechse
88-4880
18
Harness-Wire
88-4320
19
Schalter
88-9932
20
Dichtungsprofil
93-3240
22
Schaltrelais
116397
23
Kabelbaum
93-3810
24
Switch-Ignition
88-9830
241
Lockwasher
3254-5
242
Flachmutter
218-461
25
Schluessel
63-8360
26
Schalter
92-8875
28
Fluegelmutter
32103-22
29
Schlauch
56-2540
30
Batteriekasten
88-4040
31
Platte
80-2240
32
Klammer
3290-299
33
Boot-Terminal Insulator
94-5362
