Zurück zu
>
Roth / TORO
>
Aufsitzmäher
>
Traktor
>
16-38 XLE
>
358/71226
>
210000001
>
Elektrik

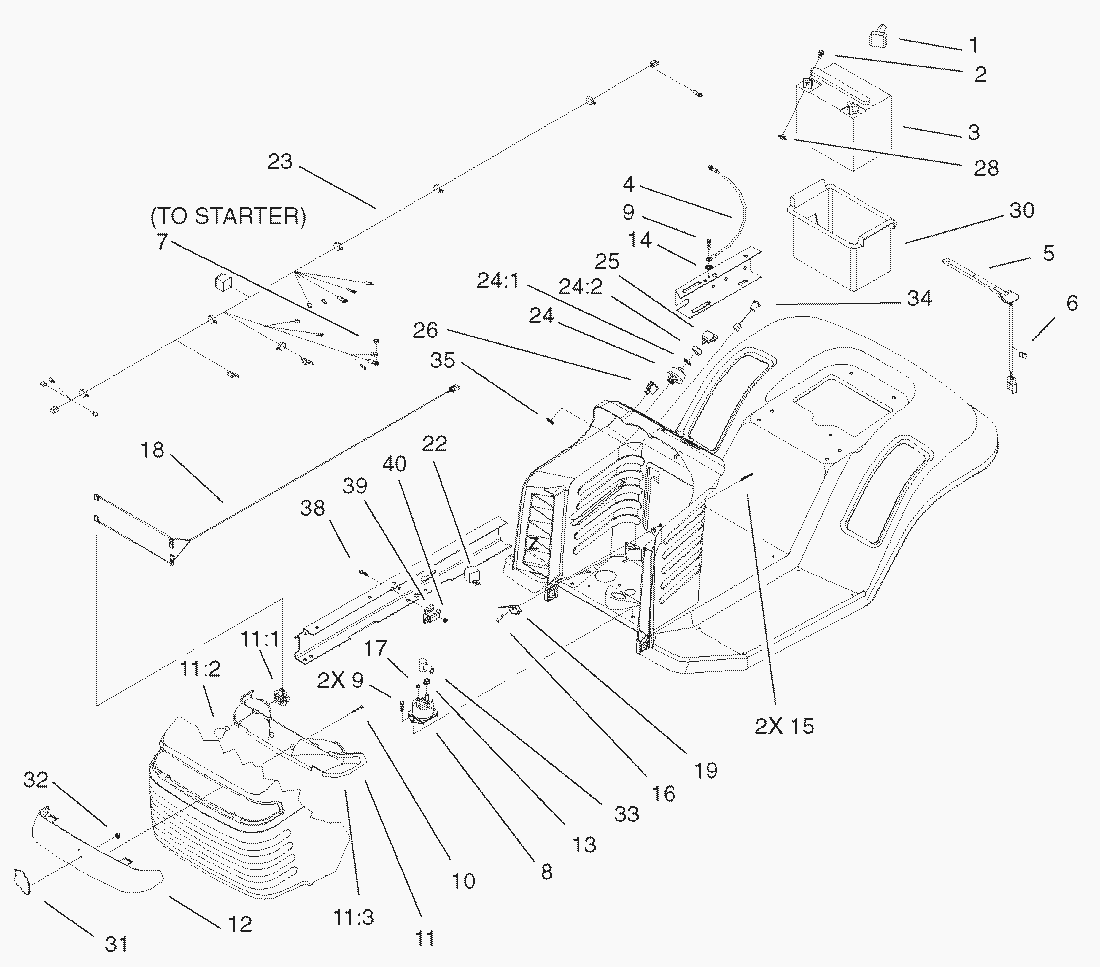

Ersatzteillisten für Toro Roth / TORO Elektrik
Pos.
Bezeichnung
Ersatzteilnummer
1
Gummikappe
28-8080
2
Schraube
321-4
3
Batterie
104-1755
4
Massekabel
44-8110
5
Schalter
38-1420
6
Kabelklemme
702366
7
Mutter
32149-2
8
Magnetschalter
28-4210
9
Schraube
9266714
10
Schraube
32144-32
11
Reflector & Lamp
88-3970
111
Socket Assembly
111686
112
Birne (2)
7228
113
Reflektor
93-8741
12
Scheinwerferglas
88-3960
13
Mutter
32149-1
14
Scheibe
3255-7
15
Schraube
93-0539
16
Mutter
3290-354
17
Keps Nut
32149-8
18
Kabelbaum
99-1935
19
Schalter
88-9932
22
Relay
98-7249
23
Harness-Wire, Gear
99-6841
24
Switch-Ignition
88-9830
241
Lockwasher
3254-5
242
Flachmutter
218-461
25
Schluessel
63-8360
26
Schalter
92-8875
28
Fluegelmutter
32103-22
30
Batteriekasten
88-4040
31
Platte
80-2240
32
Klammer
3290-299
33
Boot-Terminal Insulator
94-5362
34
Kontroll-Lampe
95-7652
35
Klemme
99-6059
38
Schraube
3274-14
39
Schalter
65-7410
40
Mutter
3296-2
