> Roth / TORO > Aufsitzmäher > Mähwerke > 122cm Seit > 534/78260 > 4900001 > Aufhängung

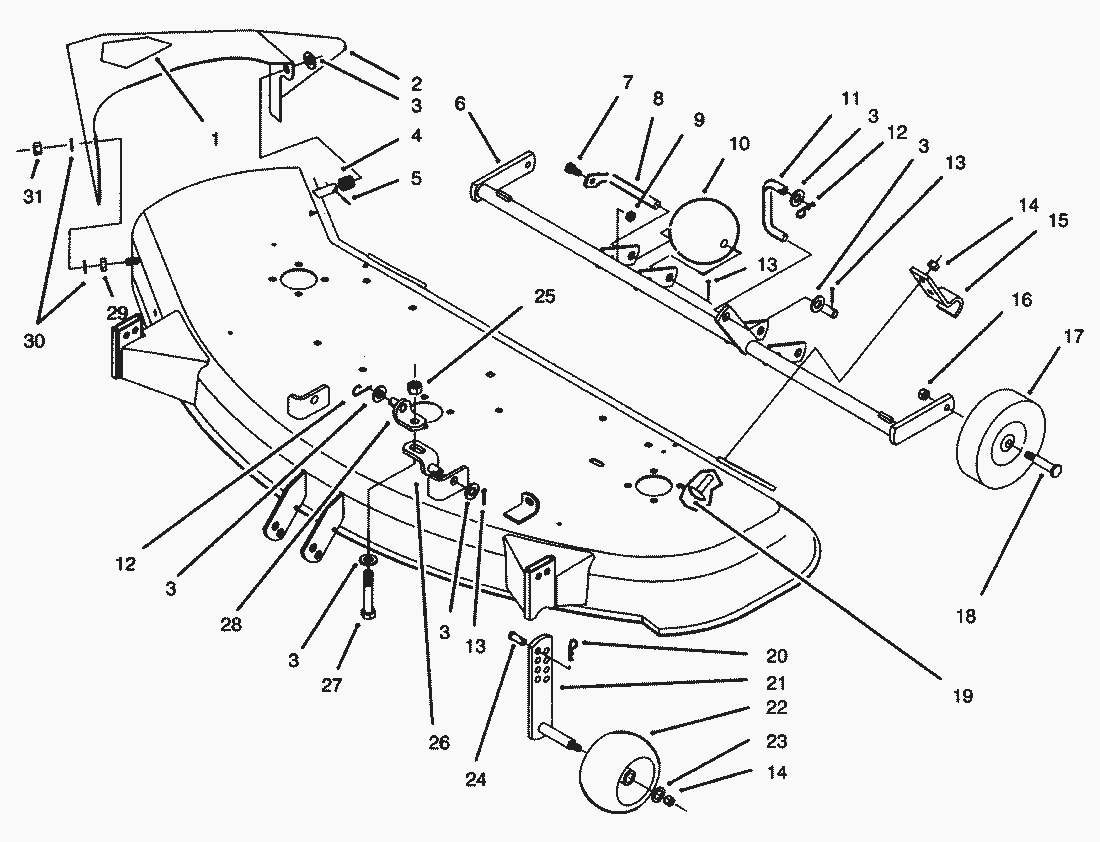

Ersatzteillisten für Toro Roth / TORO Aufhängung




Pos.BezeichnungErsatzteilnummer
Chute & Decal ASM (Incl. Ref.88-2750-01
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Klebeschild93-1122
3Scheibe3256-26
4Feder93-1630
5Splint3272-10
6Support-Gage Wheel79-4140-03
7Schraube321-4
8Rollenachse118960
9MUTTER3296-42
10Rolle29-4820
11Hubgestaenge79-5380
12Cotter-Hair Pin933506
13Splint3272-21
14Mutter3296-39
15Clamp110837
16Hex Locknut32146-2
17Rad110506
18Bolzen (5)5188
19Bolzen3231-25
20Cotter-Hairpin933505
21Radaufhaengung68-2350
22Rad68-2730
23Scheibe3256-24
24Bolzen283-2
25Mutter3218-5
26Hebel86-9240
27Schraube325-13
28Hebel86-9250
29Buechse116080
30Scheibe93-1633
31Nut-Jam9152366
