> Roth / TORO > Handgeräte > Schneefräsen > zweistufig > 1232 PowerShift > 630/38591 > 99000001 > Antrieb

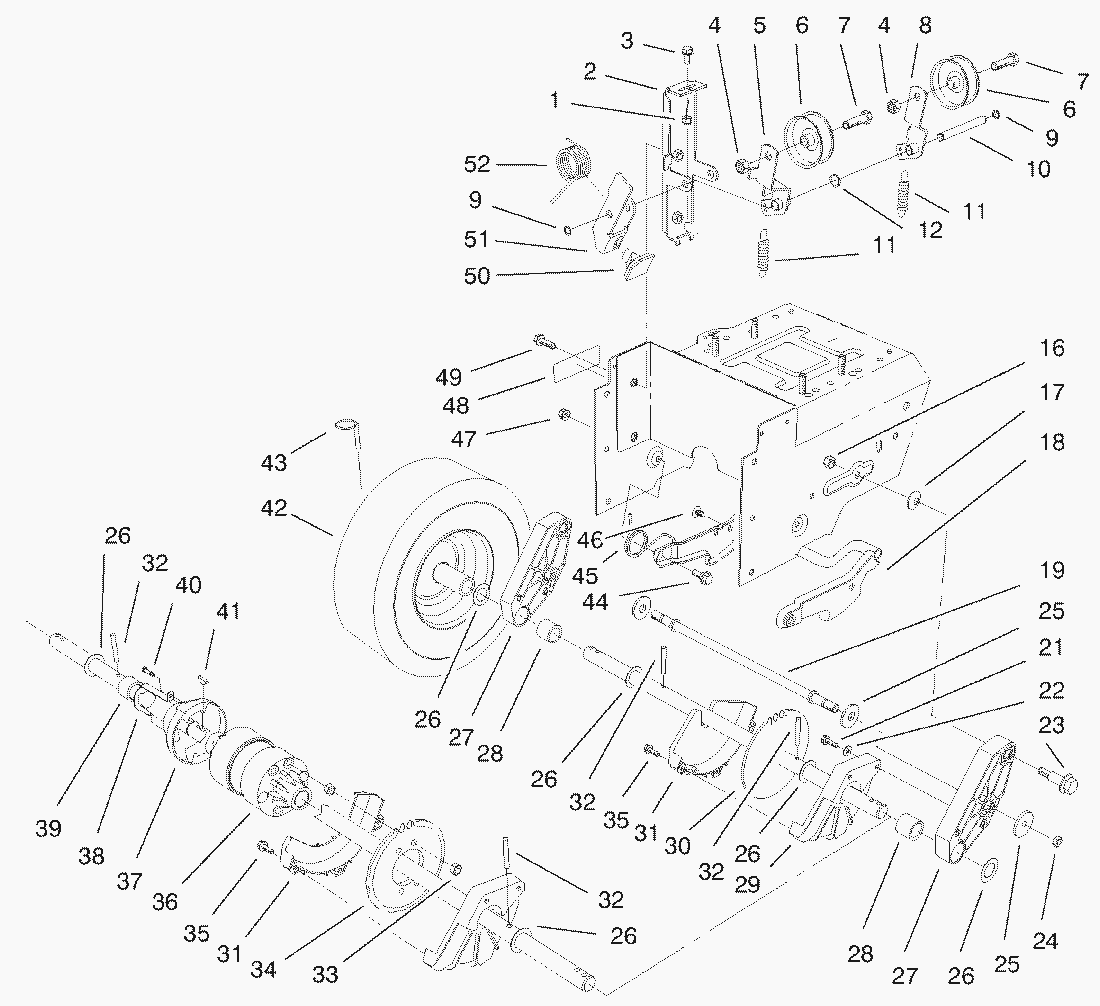

Ersatzteillisten für Toro Roth / TORO Antrieb




Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1MUTTER3296-42
2Halter63-2850
3Schraube3234-13
4Mutter3296-59
5Keilriemenspanner93-8046
6Riemenscheibe3-4244
7Schraube323-7
8Keilriemenspanner93-8045
9Sicherung32120-46
10Stift62-0970
11Feder63-2870
12Scheibe3256-38
16Mutter3296-39
17Washer-Belleville3290-461
18Hebel62-0470-03
19Gestaenge66-7720
21Schraube32144-4
22Washer-Plain3256-1
23Bolzen62-1330
24Mutter3296-23
25Scheibe63-3340
26Scheibe252-80
27Haltearm66-7740
28Buechse63-2250
29Kettenschutz62-1010
30Radachse63-2112
31Kettenschutz68-9310
31Kettenschutz62-1000
32Stift32121-9
33Mutter3296-47
34Zahnrad68-9270
35Schraube94-4496
36Housing-L.H. (Model 38590 Only)68-9200
37Kupplung68-9250
38Feder68-9260
39Spacer (Model 38590 Only)95-7930
40Screw-Hex. Washer Hd.32144-73
41Keil3257-41
42Wheel & Tire Assembly (Incl.Ref.67-9230
43Stift3290-243
44Schraube5-2490
