> Roth / TORO > Aufsitzmäher > Mähwerke > 97cm Seit > 313/05-38SL01 > 1000001 > 38 Mäher 38 Mower

Ersatzteillisten für Toro Roth / TORO 38 Mäher 38 Mower




Pos.BezeichnungErsatzteilnummer

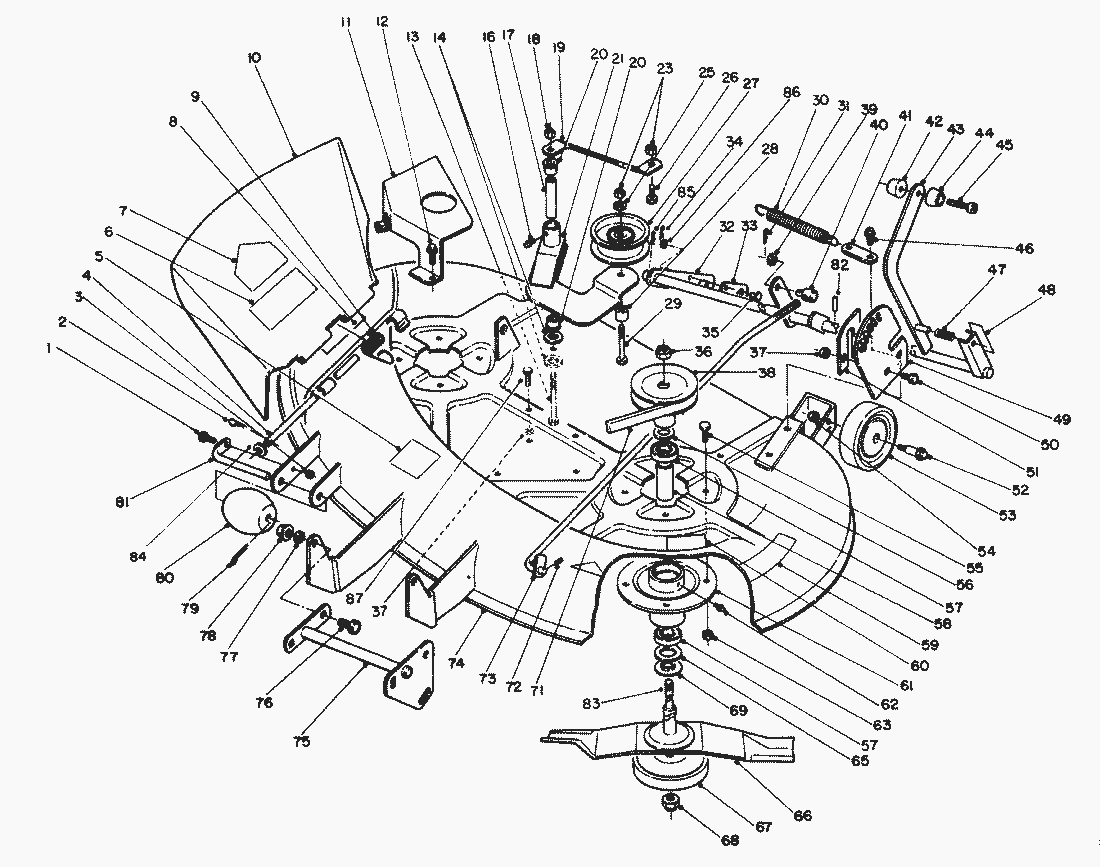

Gestaenge F. Maehw. 38 73 68 _9280001 1 05-38SL01 Rod-Height Adjustment120551
Ersatzteilliste


Pos.BezeichnungErsatzteilnummer
1Schraube321-4
2Splint3272-6
3MUTTER3296-42
4Gestaenge78-0820
5Decal-Belt Guide117137
6Schild66-1340
7Decal-Danger54-9220
8Schild66-6380
9Feder119691
10Deflector119740
11Riemenabdeckung78-0830
12Schraube32104-76
13Schraube323-16
14Scheibe (5)2844
16Fettnippel302-26
17Distanzbuechse109950
18Mutter3296-39
19Bremsgestaenge78-5850
20Buechse109859
21Spannarm78-5860
23Mutter3296-39
25Scheibe3256-24
26Schraube3231-2
27Pulley109450
28Buechse110369
29Schraube321-13
30Feder78-6210
31Cotter-Hairpin933505
32Height Adjustment120671
33Einstellschiene120610
34Splint3272-6
35Pin-Clevis9329604
36Stopmutter3296-41
37MUTTER3296-29
38Riemenscheibe120240
39Scheibe3256-24
40Fuehrungsbolzen7736
41Lever106318
42Knob8722
43Hebel78-8321
44Knopf (5)8693
45Schraube911747
46Screw926715
47Feder (20)101853
48Schild111655
49Einstellplatte78-1980
50Schraube3230-1
51Plate116790
52Radschraube56-6590
53Rad61-9760
54Mutter3296-39
55Schraube322-3
56Washer920216
57Bearing-Ball79-1090
58Buechse54-0210
59Decal-Danger76-4070
60Decal-Vin Overlay112403
61Housing-Spindle79-1050
62Fettnippel302-16
63MUTTER3296-29
65Ring-Snap32120-11
66Blade57-4700
67Cup7-3522
68Stopmutter3296-41
69Abdeckscheibe47-0110
71Keilriemen121330
72Spin-Spirol32121-103
74Deck-Mower121061
75Hubarm114837
76Schraube3231-22
77Buechse (5)102704
78Stoppmutter (5)102809
79Splint3272-21
80Rolle29-4820
81Rollenachse118960
82Spannstift (10)933190
83Messernabe M.Welle47-0092
84Scheibe3256-23
85Splint3272-22
86Washer920237
87Schraube322-6
